MODEL: ALC / A5LC 15C
1) ALL SPECIFICATIONS ARE SUBJECT TO CHANGE BY THE MANUFACTURER WITHOUT PRIOR NOTICE

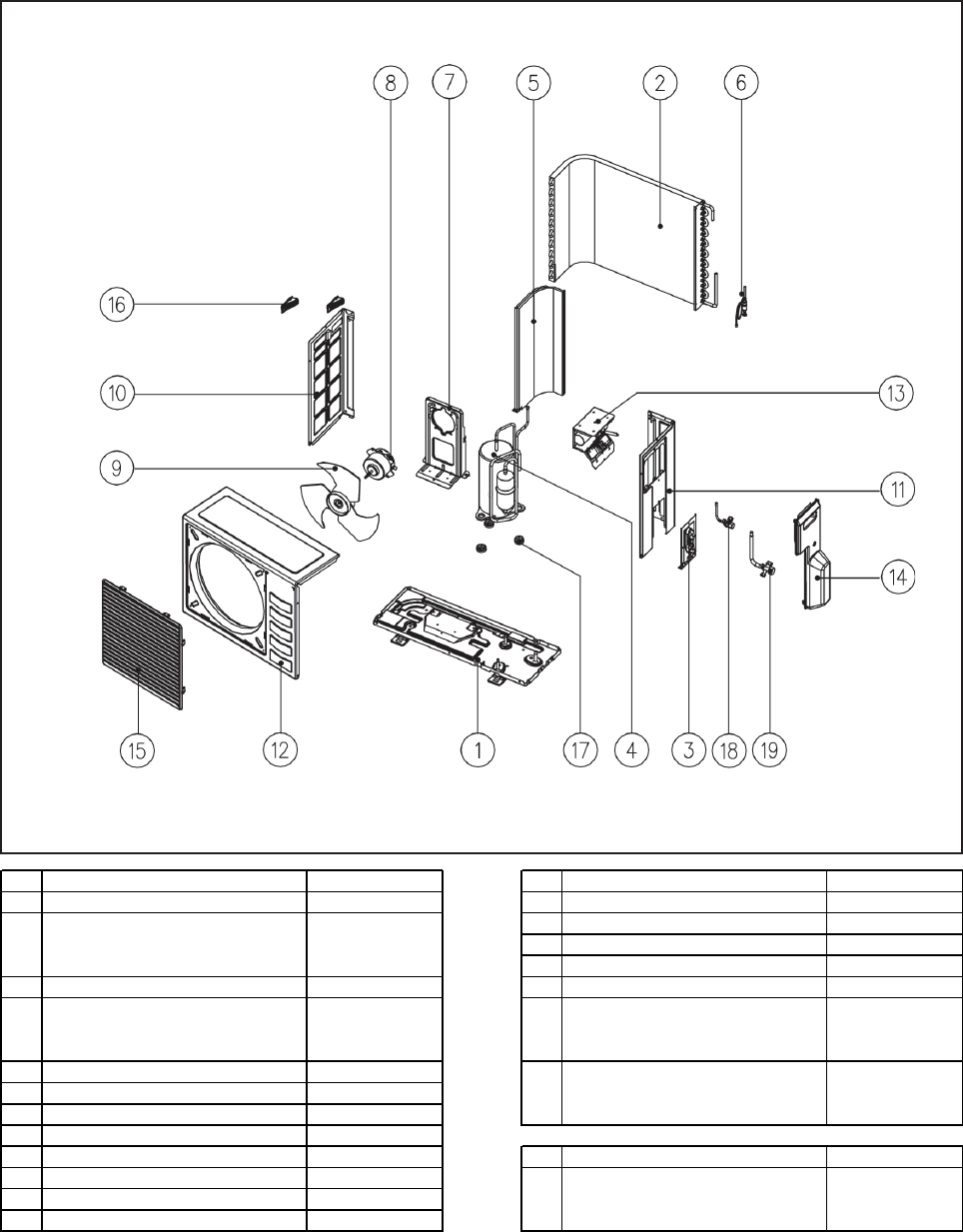

No Description Part No No Description Part No
1 Assy. Base Pan R50014051158 13 Assy., Control Panel R50044086056
2 Assy. Outdoor Coil 14 Assy., Valve Cover R50124051173
ALC 15C A50024087838 15 Assy., Front Grille R50124056700
A5LC 15C R50024084998 16 Plastic Handle R12014057948
3 Valve Bracket R01014051164 17 Rubber Grommet R11054000271
4 Compressor 18 Assy., Flare Valve 2 Ways 1/4"
ALC 15C A04019027709 ALC 15C R50054054950
A5LC 15C R04019026326 A5LC 15C R50059019453
5 Assy., Partition R50064055063 19 Assy., Flare Valve 3 Ways 1/2"
6 Assy., Cap Tube R50024087757 ALC 15C R50054064042
7 Bracket, Fan Motor R01014051162 A5LC 15C R50059019452
8 Fan Motor R03039015323 Parts Not in Diagram
9 Fan Blade R03019015339 Capacitor, Fan Motor R04029026755
10 Left Panel R01014051166 Capacitor, Compressor
11 Right Panel R01014051167 ALC 15C R04029026775
12 Assy., Front Panel R01014051171 A5LC 15C R04029026776
