Datasheet

Stand: Januar 2012 – Konstruktions- und Typenänderung vorbehalten
state of the art: January 2012 – Reserving change in design and type
Seite 129
Page 129

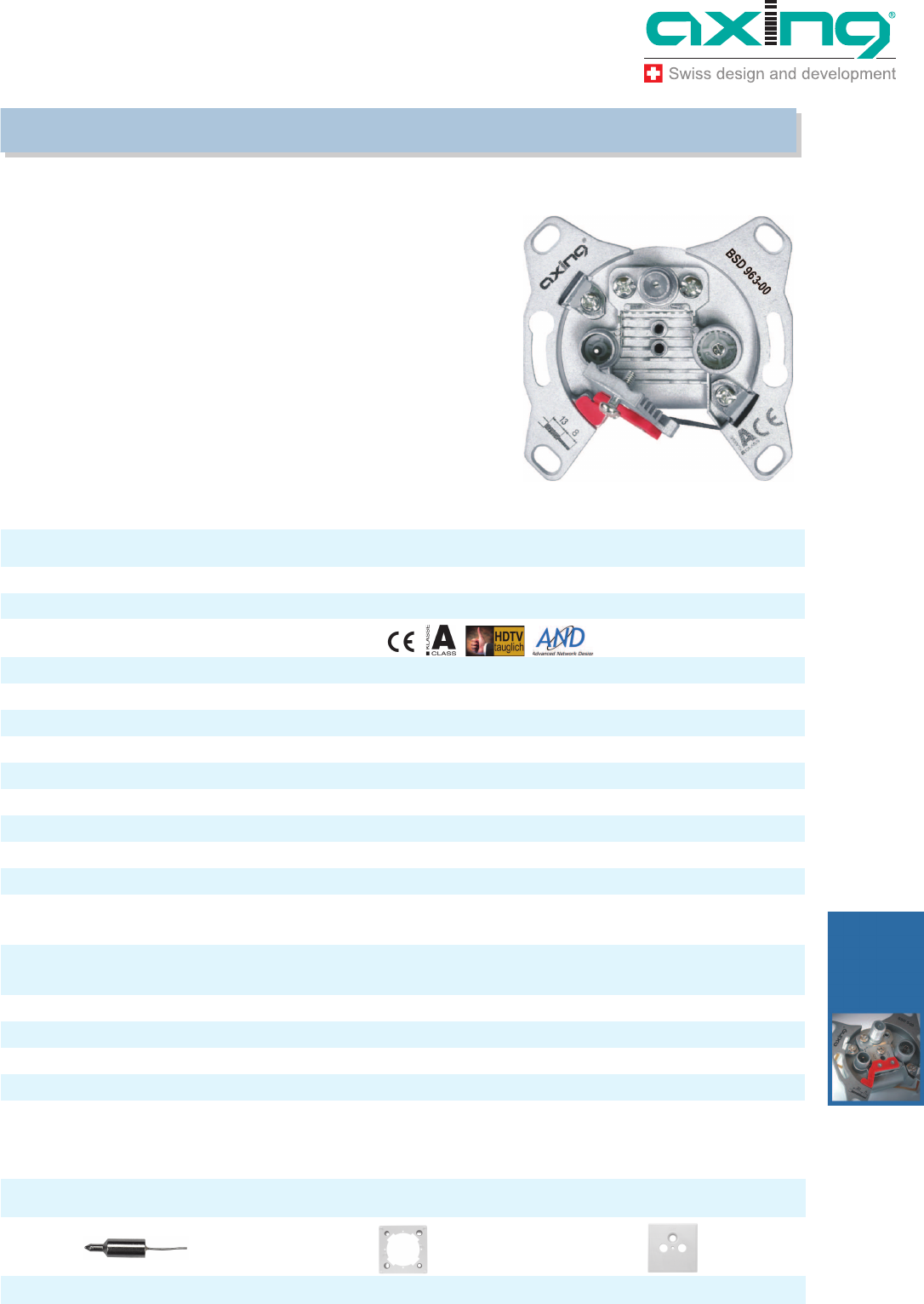

3-Port Multimedia-Antennensteckdosen CATV | DATA
3 port multimedia antenna wall outlet CATV | DATA
• -00 = Einzel- und Stichleitungsdose
-11 = Enddose (10 dB)
-xx = Durchgangsdose
-13 mit Hochpassfilter auf dem Stamm (RK geblockt)
• rückkanaltauglich 5…65 MHz
• montagefreundlich, neue verbesserte Kabelaufnahme,
wegklappbarer Anschlussdeckel
• verlängerte F-Buchsen
• für alle gängigen Schalterprogramme
• oberflächenveredelt
• -00/-11 = terminal type
-xx = loop-through type
-13 with high pass filter on the trunk (blocked return path)
• suitable for return path 5…65 MHz
• easy to mount, new and improved cable fixation,
fold-away clamping-cover
• extended F sockets
• for all German standardized covers and frames
• surface treated
premium-line
Artikel
Article
BSD 963-00 BSD 963-11 BSD 963-10 BSD 963-12 BSD 963-13 BSD 963-14 BSD 963-17 BSD 963-20
Artikelnummer
Part No.
BSD96300 BSD96311 BSD96310 BSD96312 BSD96313 BSD96314 BSD96317 BSD96320
Verpackungseinheit
Packing unit
10
Schirmungsmaß
Screening factor
EN 50083 - 2/A1, Klasse A
EN 50083 -2/A1, class A
Frequenzbereich
Frequency range
5…1006 MHz
TV-Anschluss
TV connector
109...1006 MHz
Anschlussdämpfung
Tap loss
4 dB ±1 dB 10 dB ±1 dB 10 dB ±1 dB 12 dB ±1 dB 14 dB ±1 dB 14 dB ±1 dB 17 dB ±1 dB 20 dB ±1 dB
Radio-Anschluss
Radio connector
87,5...108 MHz
Anschlussdämpfung
Tap loss
9 dB ±1 dB 11 dB ±1 dB 12 dB ±1 dB 14 dB ±1 dB 15 dB ±1 dB 15 dB ±1 dB 17 dB ±1 dB 20 dB ±1 dB
DATA-Anschluss
DATA connector
5…1006 MHz
Anschlussdämpfung
Tap loss
4 dB ±1 dB 10 dB ±1 dB 10 dB ±1 dB 12 dB ±1 dB 14 dB ±1 dB 14 dB ±1 dB 17 dB ±1 dB 20dB ±1 dB
Durchgangsdämpfung
Through loss
Stichdose
terminal type
Enddose
terminal type
≤ 4,5 dB ≤ 2,8 dB ≤ 1,8 dB ≤ 1,8 dB ≤ 1,8 dB ≤ 1,6 dB
Entkopplung TV↔DATA
bei 5…65 MHz
Isolation TV↔DATA
at 5…65 MHz
≥ 70 dB ≥ 70 dB ≥ 70 dB ≥ 75 dB ≥ 75 dB ≥ 75 dB ≥ 75 dB ≥ 75 dB
Entkopplung TV↔DATA
bei 109…862 MHz
Isolation TV↔DATA
at 109…862 MHz
≥ 25 dB ≥ 35 dB ≥ 35 dB ≥ 40 dB ≥ 40 dB ≥ 40 dB ≥ 40 dB ≥ 40 dB
Anschlüsse (TV|R)
Connectors (TV|R)
IEC-Stecker | IEC-Buchse
IEC-male | IEC-female
Anschluss DATA
Connector DATA
F-Buchse
F-female
Verwendbare Kabel
Usable cables
0,63…1,13 mm Innenleiter | 4,70…7,35 mm Aussendurchmesser
0,63…1,13 mm inner conductor | 4,70…7,35 mm outer diameter
Maße ca.
Dimensions appr.
68 × 68 × 39 mm
*im Rückkanal
* in return path
* Planung mit AND-Software siehe siehe Seite 233/Planing with AND software see page 233
Lieferbares Zubehör
Available accessories
Abschlusswiderstand, 75 Ohm TZU 3-00 (siehe Seite 140)
Terminating resistor, 75 ohm TZU 3-00 (see page 140)
Aufputzrahmen TZU 1-00 siehe Seite 139
Surface frame TZU 1-00 see page 139
Abdeckung SZU 2-01 (siehe Seite 139)
Cover plate SZU 2-01 (see page 139)
*
