ДВИГАТЕЛЬ <4G6 > - Сальник коленчатого вала
11A-20

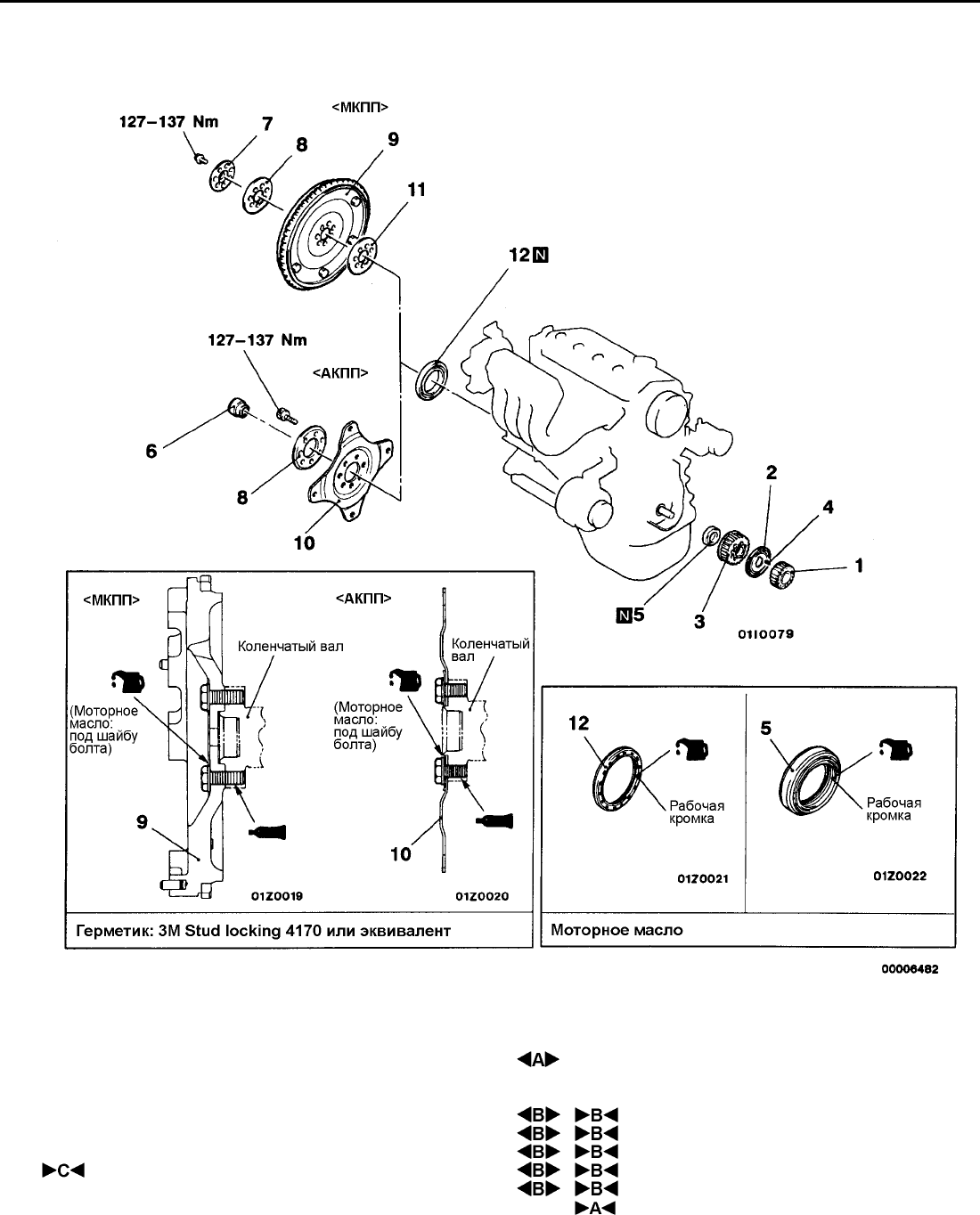

САЛЬНИКИ КОЛЕНЧАТОГО ВАЛА
СНЯТИЕ И УСТАНОВКА
Последовательнос ть снятия переднего
сальника коленчатого вала
 Ремень привода ГРМ (см. стр.11А-26);
 Датчик положения коленчатого вала
(см. ГЛАВУ 16);
1.Звездочка коленчатого вала
2. Фланец
3. Звездочка “В” коленчатого вала
4. Шпонка
5. Передний сальник коленчатого вала
Последовательнос ть снятия заднего
сальника коленчатого вала
 Масляный поддон (см. стр.11А-19);
 Коробка передач в сборе;
 Кожух сцепления и диск (МКПП);
6. Втулка коленчатого вала
7. Пластина (МКПП)
8. Переходная пластина (адаптер)
9. Маховик (МКПП)
10. Пластина привода
гидротрансформатора (АКПП)
11. Переходная пластина (адаптер, МКПП)
12. Задний сальник коленчатого вала
