ДВИГАТЕЛЬ <4G6 > - Ремень привода ГРМ B
11A-31
ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

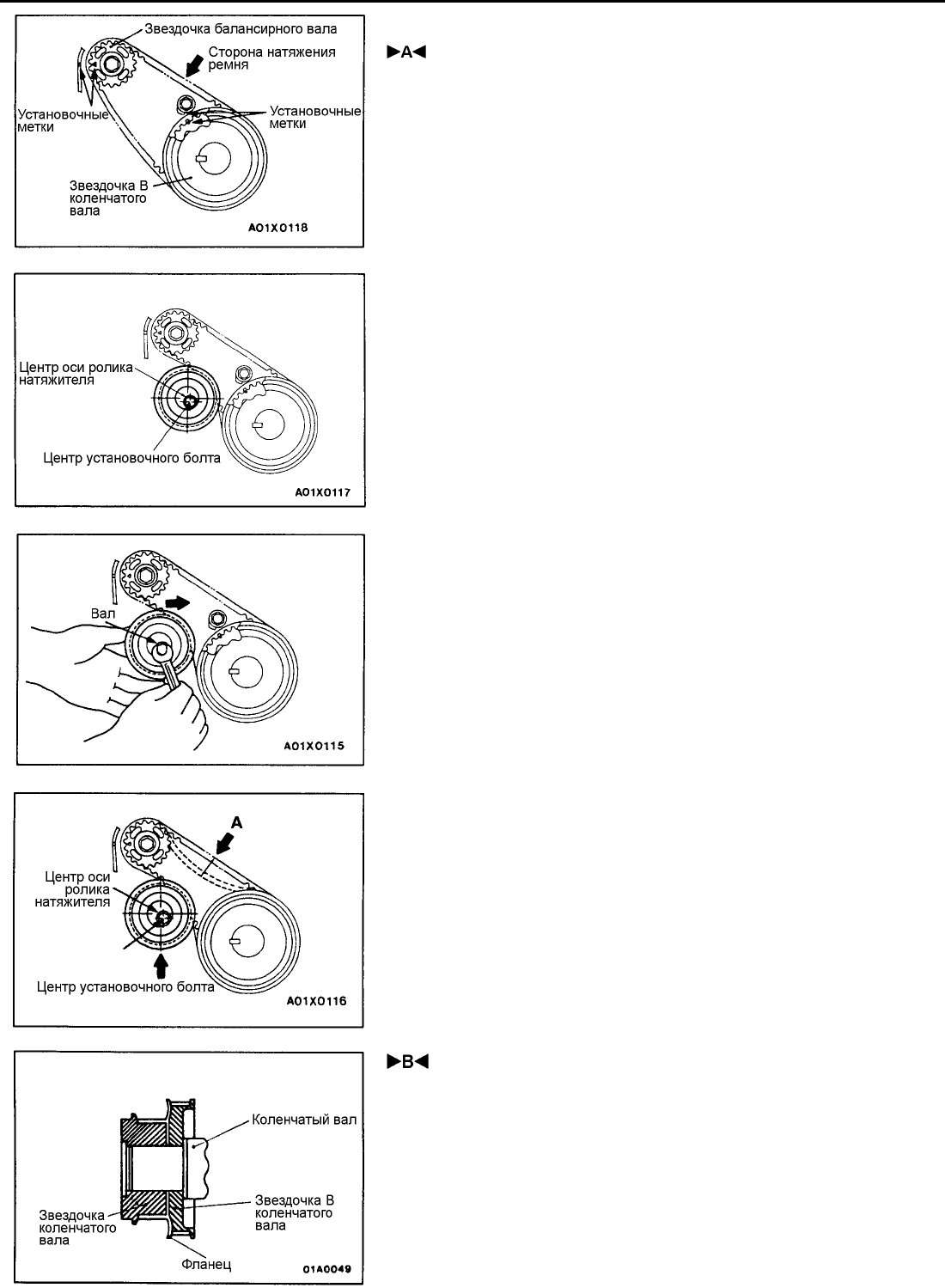

УСТАНОВКА И РЕГУЛИРОВКА РЕМНЯ ПРИВОДА ГРМ
(В) БАЛАНСИРНОГО МЕХАНИЗМА
1. Установите ремень привода ГРМ (В) балансирного механизма в
соответствии со следующей процедурой.
(1) Убедитесь, что установочные метки звездочки В коленчатого вала и
звездочки уравновешивающего вала совмещены.
(2) Установите ремень привода ГРМ В на звездочку В коленчатого вала и
звездочку уравновешивающего вала. Убедитесь, что нет
прослабления ремня.
2. Отрегулируйте натяжение ремня привода ГРМ (В) балансирного
механизма в соответствии со следующей процедурой.
(1) Временно зафиксируйте натяжитель ремня привода ГРМ (В)
таким образом, чтобы центр натяжного ролика был слева и выше
центра установочного болта, и временно закрепите натяжной
ролик так, чтобы фланец был обращён к передней части
двигателя.
(2) Удерживая натяжитель ремня привода ГРМ (В) пальцем вверх по
направлению стрелки, приложите к ремню привода ГРМ такое усилие,
чтобы сторона натяжения была натянута, теперь затяните болт, чтобы
зафиксировать натяжитель.
Предупреждение
При затягивании болта убедитесь, что вал шкива натяжителя не
вращается вместе с болтом. Вращение его вместе с болтом
может вызвать излишнее натяжение ремня.
3. Чтобы убедиться в том, что натяжение является правильным,
нажмите на ремень пальцем в точке А. Если нет, то отрегулируйте.
Номинальное значение прогиба ремня: 5 - 7 мм
УСТАНОВКА ФЛАНЦА
При установке фланца убедитесь, что направление установки правильное
(см. рисунок).
