ДВИГАТЕЛЬ <4G6 > - Двигатель в сборе
11A-35
ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ
СНЯТИЕ НАСОСА ГИДРОУСИЛИТЕЛЯ РУЛЕВОГО
УПРАВЛЕНИЯ С КРОНШТЕЙНОМ В СБОРЕ
Снимите насос гидроусилителя рулевого управления вместе с
кронштейном и подсоединенными к нему шлангами.
ПРИМЕЧАНИЕ
Снятый насос гидроусилителя рулевого управления в сборе с
кронштейном и шлангами привяжите проволокой и разместите в таком
месте, где он не будет помехой при снятии и установке двигателя в сборе.
СНЯТИЕ КОМПРЕССОРА КОНДИЦИОНЕРА
Отсоедините разъем проводов компрессора кондиционера и снимите
компрессор с его кронштейна вместе с подсоединенными шлангами.
ПРИМЕЧАНИЕ
Привяжите проволокой снятый компрессор и поместите его в такое место,
где он не будет служить помехой при снятии и установке двигателя.
СНЯТИЕ КОРОБКИ ПЕРЕДАЧ
Механическая коробка передач:
см. ГЛАВУ 22.

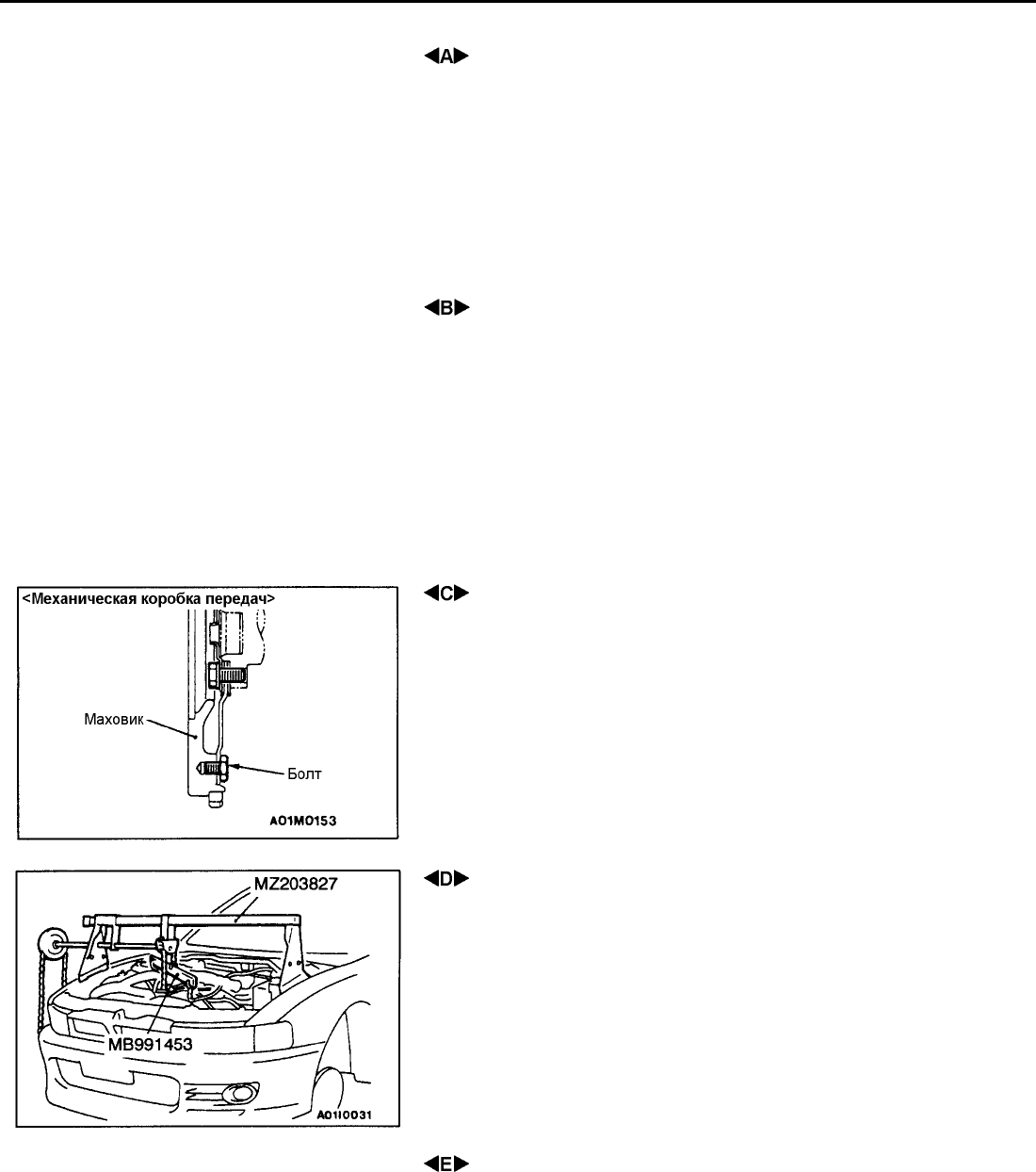

Внимание
Не снимайте болт крепления маховика, обозначенный стрелкой. Если
этот болт удалить, маховик будет разбалансирован и получит
повреждения.
Автоматическая коробка передач:
см. ГЛАВУ 23.
СНЯТИЕ КРОНШТЕЙНА ОПОРЫ ДВИГАТЕЛЯ
1. Подставьте под двигатель подкатной гидравлический домкрат.
2. Снимите с двигателя специальный инструмент, использованный при
снятии коробки передач.
3. Закрепите двигатель на траверсе и повесьте ее на таль или
аналогичное устройство.
4. Вставьте деревянный брусок между опорной пятой домкрата и
масляным поддоном двигателя и немного приподнимите двигатель
для разгрузки опоры от веса двигателя; затем снимите кронштейн
опоры двигателя.
СНЯТИЕ ДВИГАТЕЛЯ В СБОРЕ
Проверьте, что от двигателя отсоединены все провода (электрические
разъемы), шланги, и т. п., а затем медленно поднимите двигатель вверх из
моторного отсека.
