ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ – Система зарядки
16-12
ПРОВЕРКА ФОРМЫ СИГНАЛА
ВЫХОДНОГО (ВЫПРЯМЛЕННОГО)
НАПРЯЖЕНИЯ ГЕНЕРАТОРА НА МОТОР-
ТЕСТЕРЕ (ОСЦИЛЛОГРАФЕ)

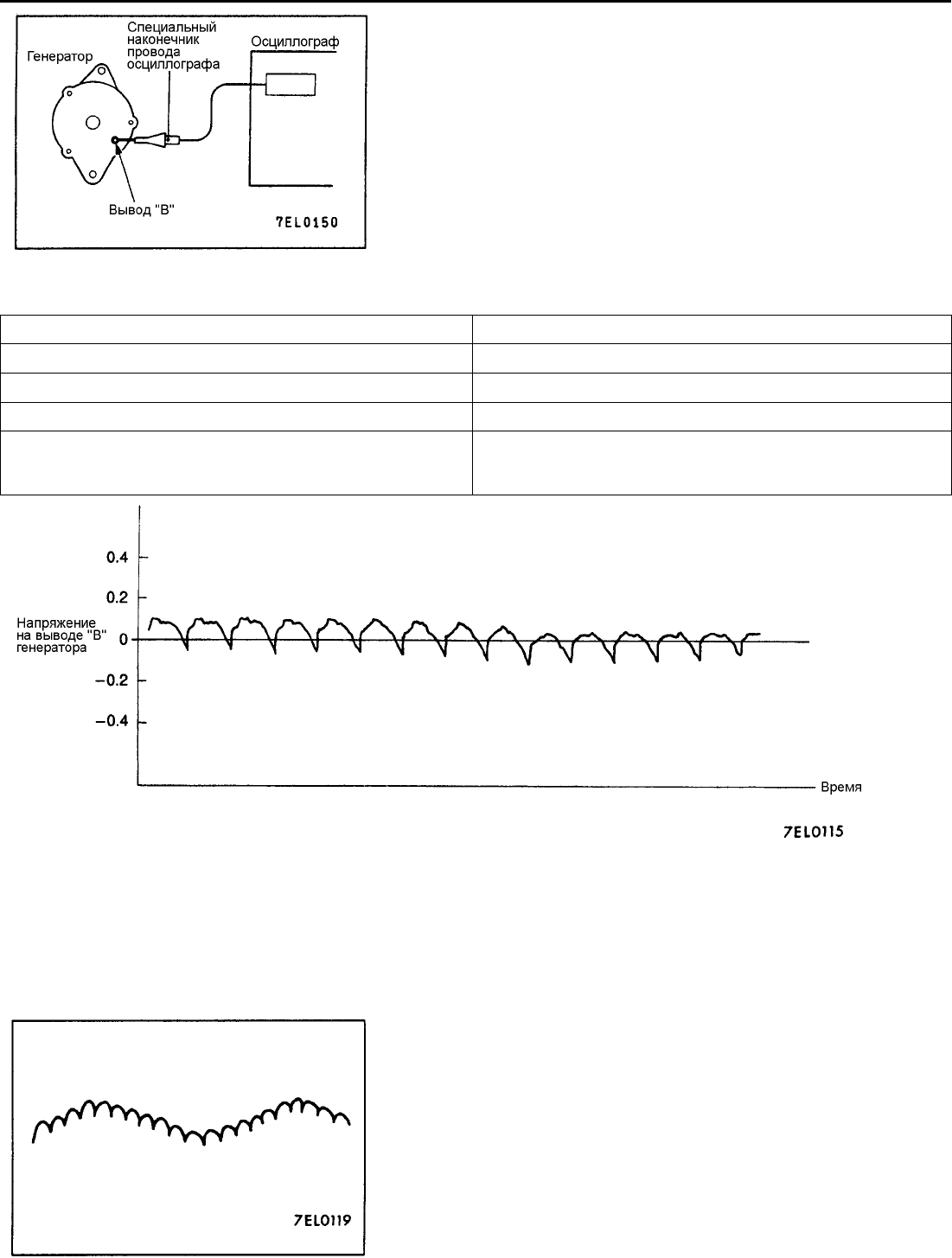

МЕТОД ИЗМЕРЕНИЯ
Подсоедините пробник осциллографа к выводу "В" генератора.
НОРМАЛЬНАЯ ФОРМА СИГНАЛА
Условия наблюдения
Функция (FUNCTION) Сигналы специальной формы (Special patterns)
Высота (амплитуда) сигнала (Pattern height) Изменяется (VARIABLE)
Рукоятка регулировки (VARIABLE knob) Настраивайтe, одновременно наблюдая за сигналом
Режим работы (PATTERN SELECTOR) Дисплей (RASTER)
Частота вращения коленчатого вала двигателя
(ENGINE SPEED)
Базовая частота вращения холостого хода
ПРИМЕЧАНИЕ:
Кривая напряжения на выводе "В" генератора может изменяться
волнообразно, как показано на рисунке. Данный форма сигнала
напряжения возникает, когда регулятор напряжения регулирует выходное
напряжение генератора при изменении (тока) нагрузки генератора, это
является нормальным явлением при работе генератора.
Кроме того, если величина колебаний кривой напряжения достигает
слишком высокого значения (приблизительно 2 В или больше на холостом
ходу), то, что наиболее вероятно, произошел обрыв цепи вследствие
перегорания плавкой вставки между выводом В генератора и
аккумуляторной батареей, но никак не является признаком неисправности
генератора.
