ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ – Система пуска двигателя
16-31
ОСНОВНЫЕ ОПЕРАЦИИ ПО РАЗБОРКЕ

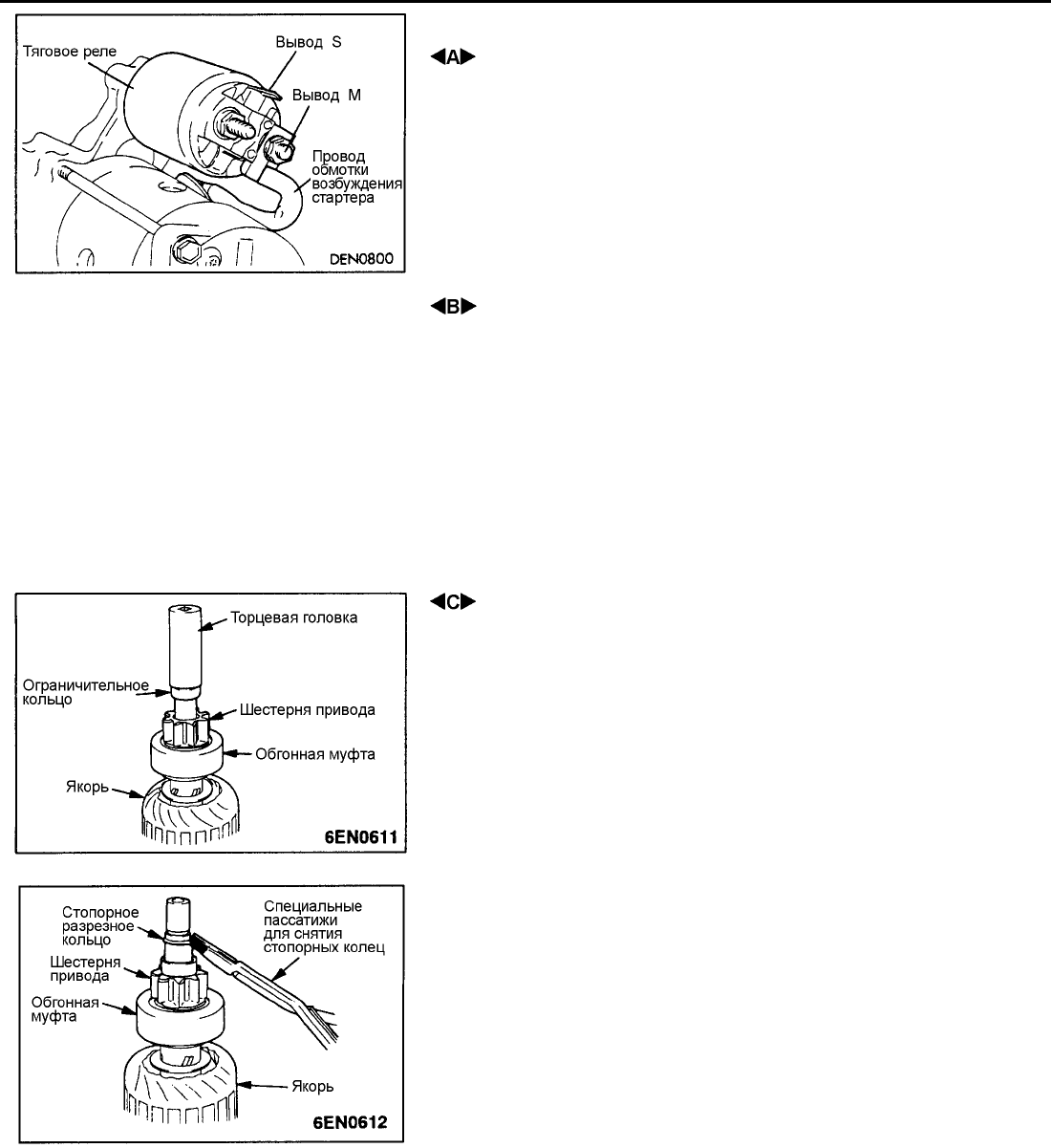

СНЯТИЕ ТЯГОВОГО РЕЛЕ
Отсоедините предварительно провод обмотки возбуждения стартера от
вывода М тягового реле.
СНЯТИЕ ЯКОРЯ И ШАРИКА
При снятии якоря стартера не потеряйте шарик, который используется в
качестве подшип ника.
СНЯТИЕ СТОПОРНОГО КОЛЬЦА /
ОГРАНИЧИТЕЛЬНОГО КОЛЬЦА
1. При помощи подходящей торцевой головки вытолкните
ограничительное кольцо в сторону обгонной муфты.
2. При помощи специальных пассатижей снимите стопорное разрезное
кольцо, и затем снимите ограничительное кольцо и обгонную муфту.
ОЧИСТК А ДЕТАЛЕЙ СТА РТЕРА
1, Не допускается опускать детали в моющий раствор (растворители).
Погружение в растворитель полюса и обмотки возбуждения в сборе,
или якоря стартера приведет к повреждению изоляции проводов.
Поэтому только протрите эти детали чистой тканью.
2. Не допускается опускать узел привода стартера в моющий раствор.
Погружение обгонной муфты в раствор приведет к вымыванию из нее
заложенной на заводе- изготовителе смазки.
3. Допускается очистка узла привода стартера смоченной в растворе
щеткой с последующей протиркой насухо чистой тканью.
