ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ – Система пуска двигателя
16-32
ОСНОВНЫЕ ОПЕРАЦИИ ПО СБОРКЕ

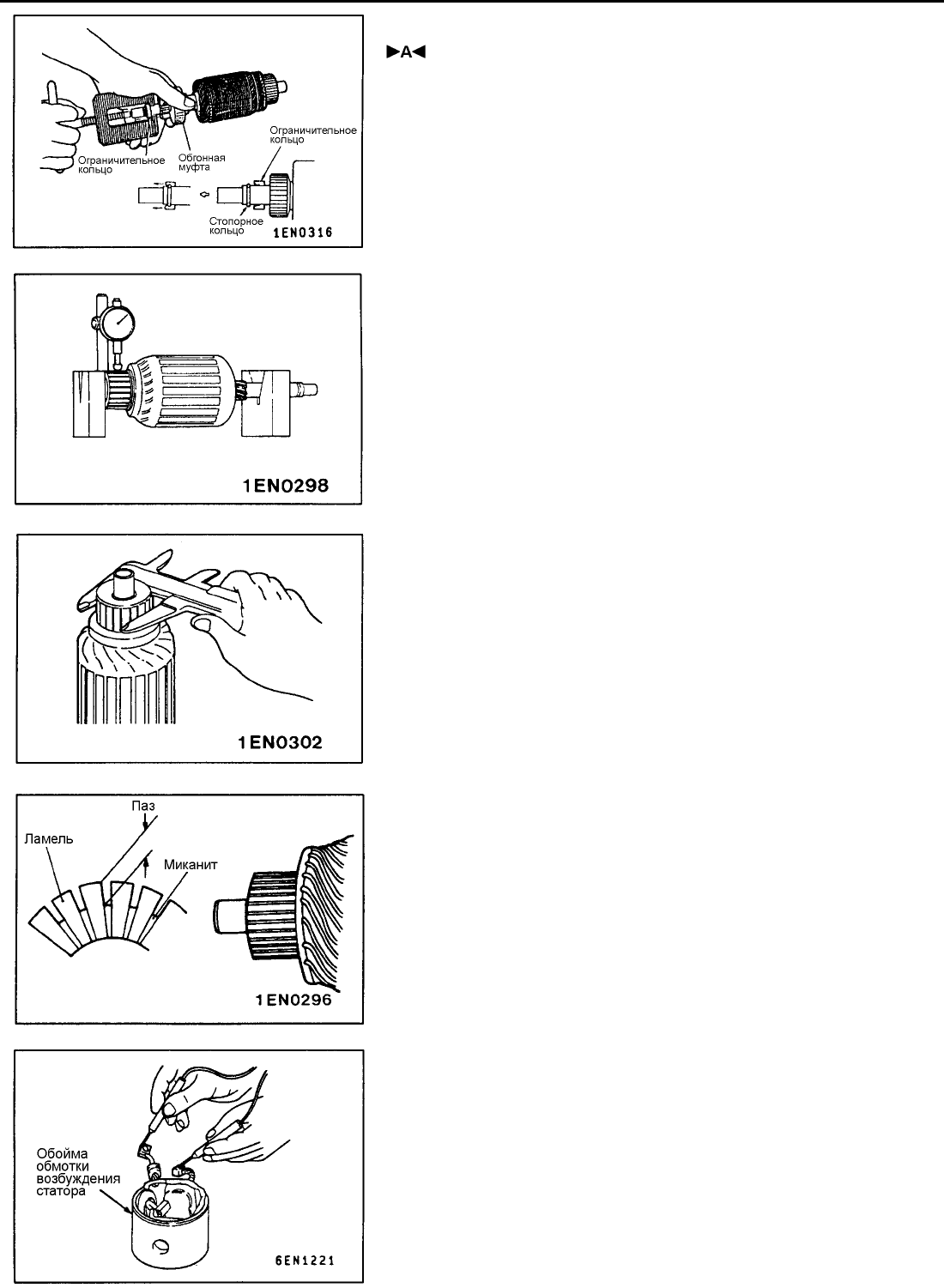

УСТАНОВКА СТОПОРНОГО КОЛЬЦА /
ОГРАНИЧИТЕЛЬНОГО КОЛЬЦА
Используя соответствующий специальный инструмент (подходящий
съемник), наденьте ограничительное кольцо на стопорное кольцо.
ПРОВЕРКА
1. Положите якорь стартера на две V-образные опоры и измерьте
радиальное биение коллектора индикатором стрелочного типа.
Номинальная величина: 0,05 мм
Предельное значение: 0,1 мм
2. Измерьте наружный диаметр коллектора.
Стартеры с прямой передачей и с планетарной понижающей
передачей для дизельных двигателей
Номинальная величина: 32,0 мм
Предельное значение: 31,0 мм
Стартеры с планетарной понижающей передачей для
бензиновых двигателей
Номинальная величина: 29,4 мм
Предельное значение: 28,4 мм
3. Измерьте глубину пазов между ламелями коллектора.
Номинальная величина: 0,5 мм
Предельное значение: 0,2 мм
ПРОВЕРКА НА ОТСУТСТВИЕ ОБРЫВА В ОБМОТКЕ
СТАТОРА (Кроме стартеров с планетарной понижающей
передачей для бензиновых двигателей)
Если цепь между щетками замкнута, то обмотка возбуждения исправна.
