ЭЛЕКТРООБОРУДОВАНИЕ ДВИГАТЕЛЯ – Система зажигания <4G6, 6А1>
16-44

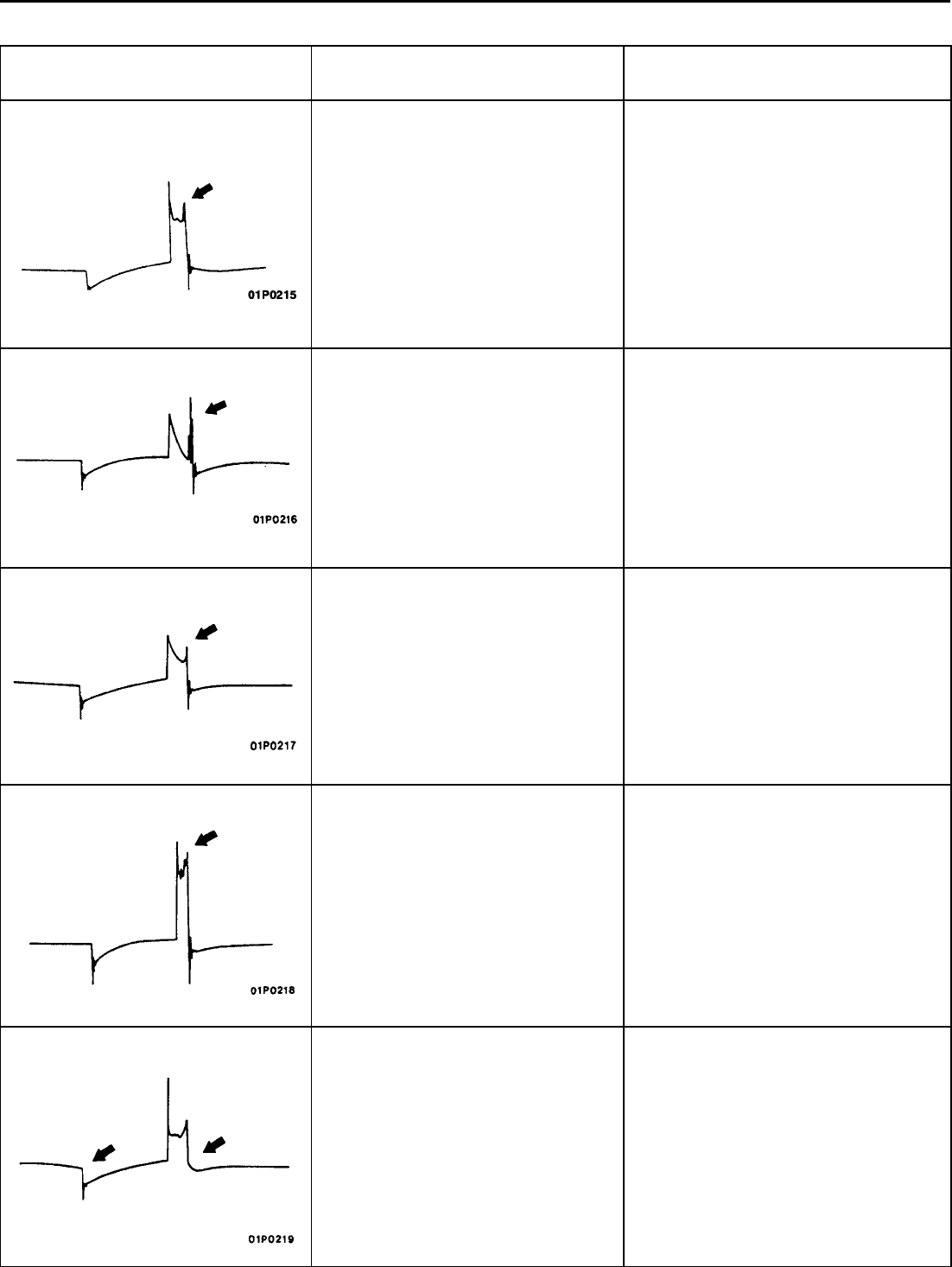

ПРИМЕРЫ ОТКЛОНЕНИЙ ОТ НОМИНАЛЬНОЙ ФОРМЫ КРИВОЙ НА ПРЯЖЕНИЯ
Форма кривой с отклонением Характеристика сигнала Причина неисправности
Пример 1 Линия искры высокая и короткая Увеличенный зазор между электродами
свечи
Пример 2 Линия искры низкая, длинная, с
наклоном.
Кроме этого, есть искажения
(колебания) во второй половине
участка линии горения искры.
Причиной могут быть неисправности в
системе зажигания (пропуски, перебои
в зажигании)
Слишком мал зазор между электродами
свечи
Пример 3 Линия искры низкая, длинная, с
наклоном. Однако при этом почти не
наблюдаются искажения (колебаний)
этой линии.
Отложения, загрязнение на электродах и
изоляторе свечи зажигания
(ненормальное искрообразование в
промежутке между электродами свечей
зажигания)
Пример 4 Линия искры короткая и высокая.
Затруднительно отличить от примера 1
Плохой контакт свечного провода
высокого напряжения (вызывает двойное
проскакивание искры)
Пример 5 Отсутствие колебаний на участке
затухающих колебаний
Межвитковое замыкание в обмотке
катушки зажигания
