ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ - Передние противотуманные фары
54-46

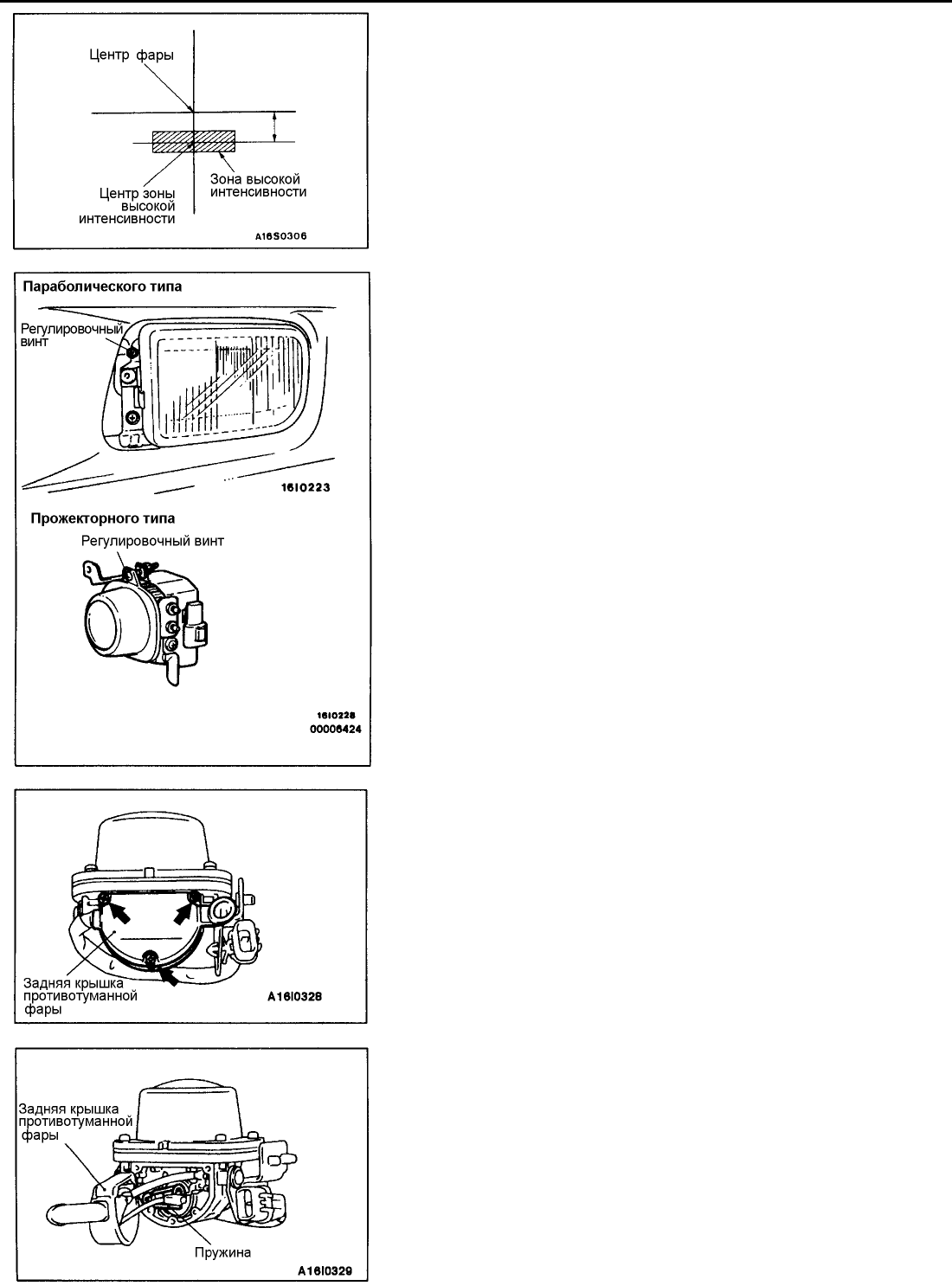

5. Проверьте соответствие расположения пучка света на экране номи-
нальному.
Номинальные размеры:
По вертикали:
На 100 мм ниже горизонтали
По горизонтали:
Параллельно направлению движения автомобиля
ПРИМЕЧАНИЕ:
Горизонтальное направление не регулируется. Если отклонение све-
тового пучка превышает номинальное значение, убедитесь в пра-
вильности положения крепления или отсутствии других дефектов кре-
пления.
Внимание:
При проведении регулировки пучка свет фар, прикрывайте фару,
которую вы не регулируете в данный момент.
ЗАМЕНА ЛАМП
1. Снимите накладку (облицовку) противотуманной фары.
2. Снимите блок противотуманной фары.
3. Снимите заднюю крышку противотуманной фары.
4. Отстегните пружину, которая крепит лампу, и затем снимите лампу.
Внимание:
Не прикасайтесь к поверхности лампы грязными руками или
перчатками. В случае загрязнения поверхности лампы протрите
ее спиртом или растворителем, и тщательно прос ушите перед
установкой в фару.
Расстояние
по вертикали
