КРЕПЛЕНИЕ СИЛОВОГО АГРЕГАТА - Поперечная балка
32-7
ПОПЕРЕЧНАЯ БАЛКА
СНЯТИЕ И УСТАНОВКА
Предостережение: Система SRS
На автомобилях оборудованный дополнительной системой пассивной безопасности (SRS), перед снятием
рулевого механизма, см. Главу 52В, установите передние колеса в прямолинейное положение и выньте ключ из
замка зажигания. Невыполнение это го может повредить часовую пружину дополнительной системы пассивной
безопасности (SRS) и сделать дополнительную систему пассивной безопасности (SRS) неработоспособной, что
может привести к серьезным травмам водителя.
Предварительные операции
• Слив жидкости из усилителя рулевого управления
(См. Главу 37А - Технические операции на
автомобиле)
• Снятие центральной (продольной) балки
(См. стр. 32-6)
• Снятие приемной трубы системы выпуска
(См. Главу 15)
• Снятие стабилизатора поперечной устойчивости
(См. Главу 33А)
• Снятие задней опоры двигателя (См. стр. 32-6)
Заключительные операции
• Установка задней опоры двигателя (См. стр. 32-6)
• Установка стабилизатора поперечной устойчивости
(См. Главу 33А)
• Установка приемной трубы системы выпуска
(См. Главу 15)
• Установка центральной (продольной) балки
(См. стр. 32-6)
• Заливка жидкости в усилитель рулевого управления
(См. Главу 37А - Технические операции на автомобиле)
• Проверка прямолинейного положения рулевого колеса
• Проверка и регулировка параметров установки колес
(См. Главу 33А - Технические операции на автомобиле)

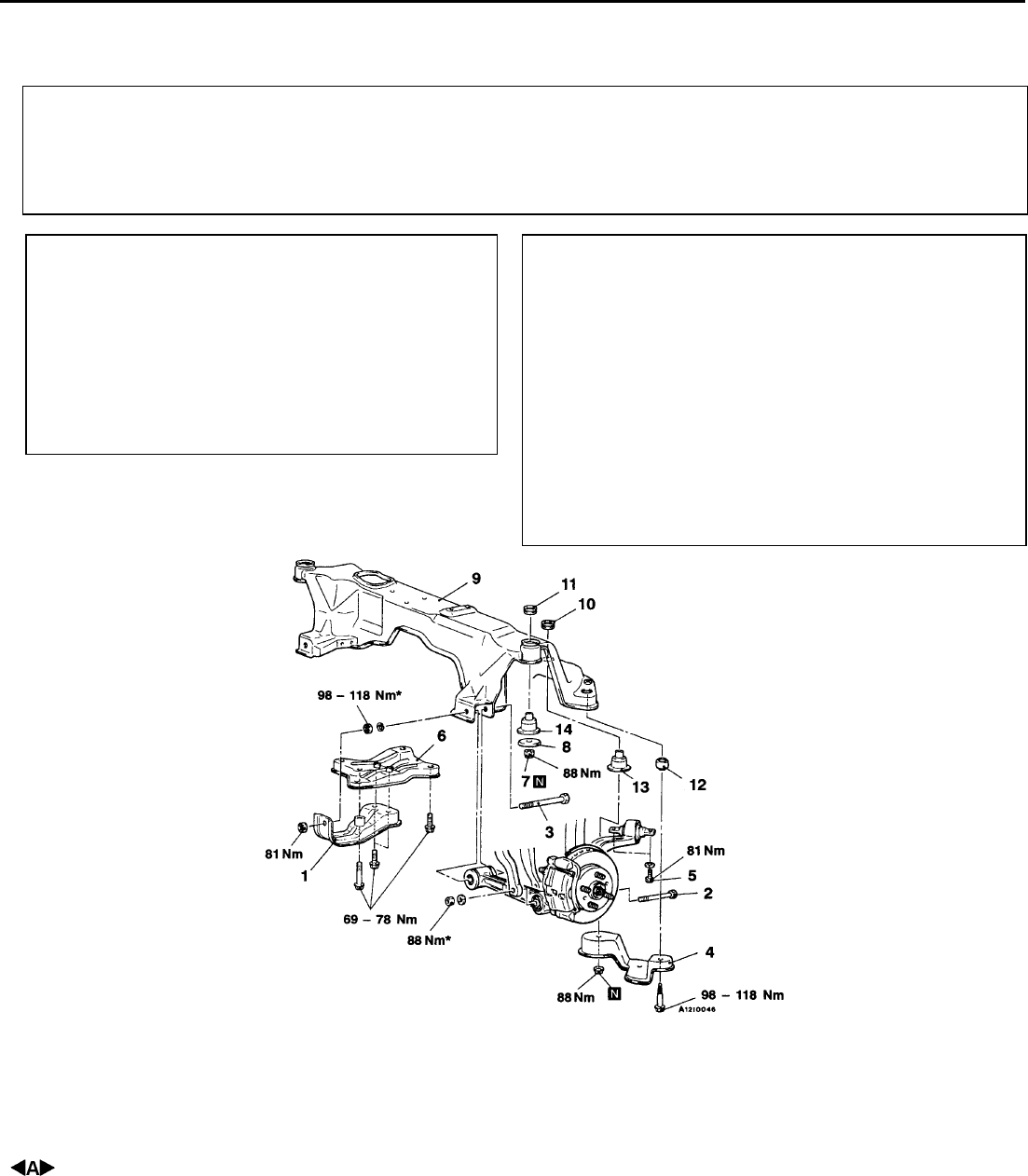

Последовательнос ть снятия
8. Нижняя шайба
9. Поперечная балка
10. Ограничитель А
11. Ограничитель В
12. Втулка С
13. Втулка А
14. Втулка В
1. Кронштейн №2
2. Соединение нижнего поперечного рычага
подвески и вилки амортизатора
3. Соединение нижнего поперечного рычага
подвески и поперечной балки
4. Кронштейн №3
5. Болты крепления заднего нижнего рычага
6. Кронштейн №1
 Рулевой механизм (см. Главу 37А)
7. Гайка крепления поперечной балка
Внимание:
* Означает детали, которые необходимо
предварительно затянуть, а зат ем произвести
окончательную затяжку, опустив незагруженный
автомобиль на колеса на горизонтальную ровную
площадку .
