ABS <2WD> - Поиск неисправностей
35В-17
СПРАВОЧНАЯ ТА БЛИЦА ДАННЫХ
При помощи X-431 можно считать следующие параметры из входных сигналов электронного блока управления ABS.
1. Когда система работает нормально
№Объект проверки Условия проверки Номинальное значение
11 Датчик частоты вращения переднего правого
колеса
12 Датчик частоты вращения переднего левого
колеса
13 Датчик частоты вращения заднего правого колеса
14 Датчик частоты вращения заднего левого колеса
Проведите дорожные испытания Скорости автомобиля,
показываемые
спидометром и X-431
одинаковые.
16 Напряжение питания электронного блока
управления ABS
Напряжение питания
выключателя зажигания и цепи
управления электромагнитного
клапана
9,2 – 17,5 В
Нажмите на педаль тормоза ВКЛ33 Выключатель стоп-сигналов
Отпустите педаль тормоза ВЫКЛ
2. Когда электронный блок управления ABS прерывает работу ABS.
Когда система диагностики останавливает работу электронного блока управления ABS, показания на дисплее X-431 будут
недостоверными.

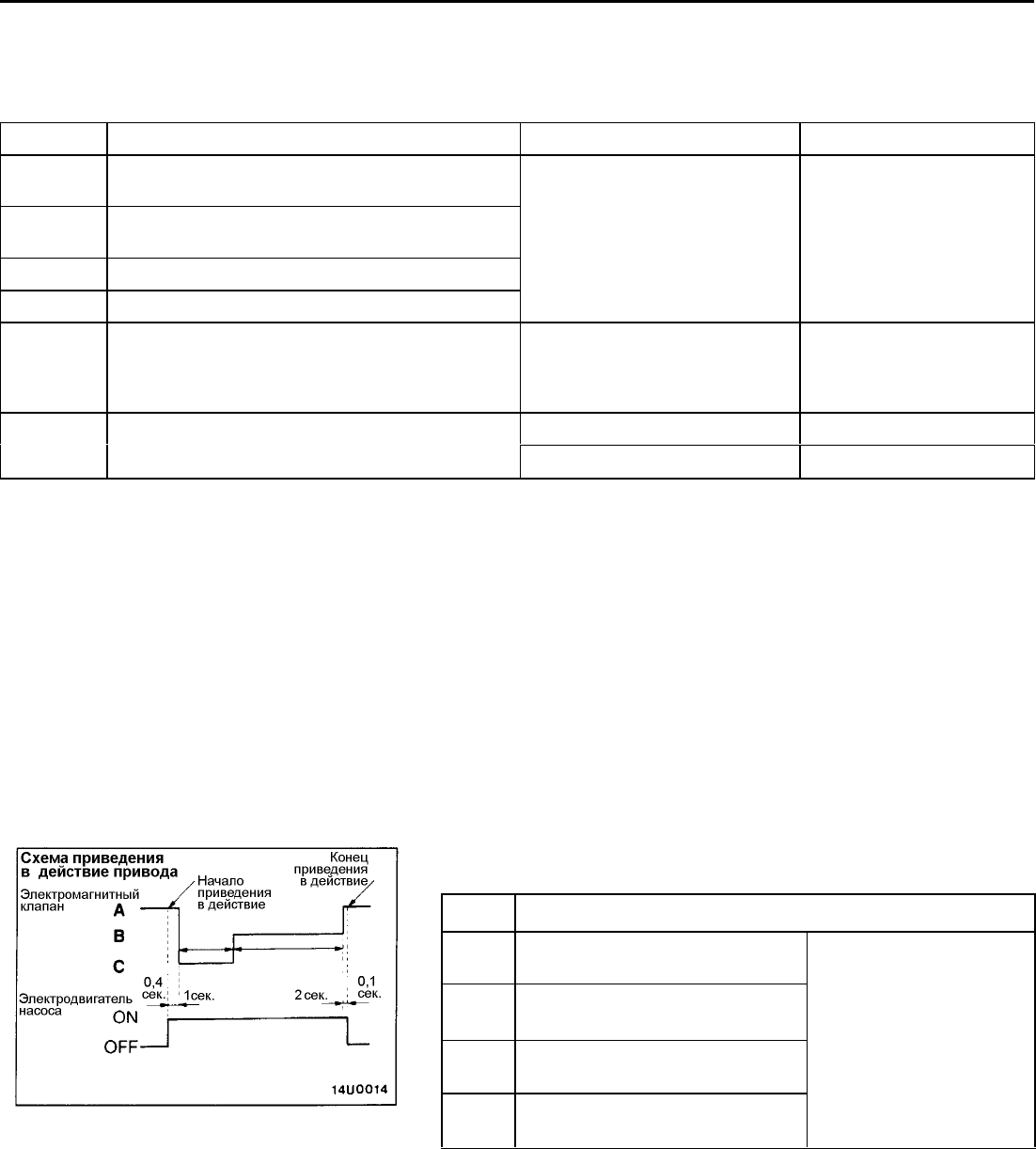

СПРАВОЧНАЯ ТА БЛИЦА РЕЖИМА “ACTUATOR TEST” (ПРОВЕРКА
ИСПОЛНИТЕЛЬНЫХ УСТРОЙСТВ)
Прибор MUT-II проводит проверку указанных ниже ис полнительных устройств.
ПРИМЕЧАНИЕ:
1. Если электронный блок управления ABS прекращает работу, то проверка исполнительных устройств невозможна.
2. Проверка исполнительных устройств возможна только на неподвижном автомобиле. Если скорость автомобиля будет
более 10 км/час, то принудительное включение исполнительных устройств будет отменено.
3. При проверке привода, загорится контрольная лампа ABS и управление антиблокировочной системой будет отключено.
ТЕХНИЧЕСКИЕ УСЛОВИЯ ПРИ ПРОВЕ ДЕНИИ
ИСПЫТАНИИ ПРИВОДА
№ Наименование
01
Электромагнитный клапан
переднего левого колеса
02
Электромагнитный клапан
переднего правого колеса
03
Электромагнитный клапан
заднего левого колеса
04
Электромагнитный клапан
заднего правого колеса
Электромагнитные
клапаны и
электродвигатели насоса
гидравлического блока
(режим простой
проверки)
ПРИМЕЧАНИЕ
А: Давление жидкости возросло
В: Давление жидкости стабильно
С: Давление жидкости упало
