КУЗОВ - Двери
42-37
ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ
ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В
СБОРЕ
Внимание:
Будьте осторожны при обращении с электродвигателем стеклоподъ-
емника в сборе, поскольку сила пружины может выдавить проволоку
из барабана.

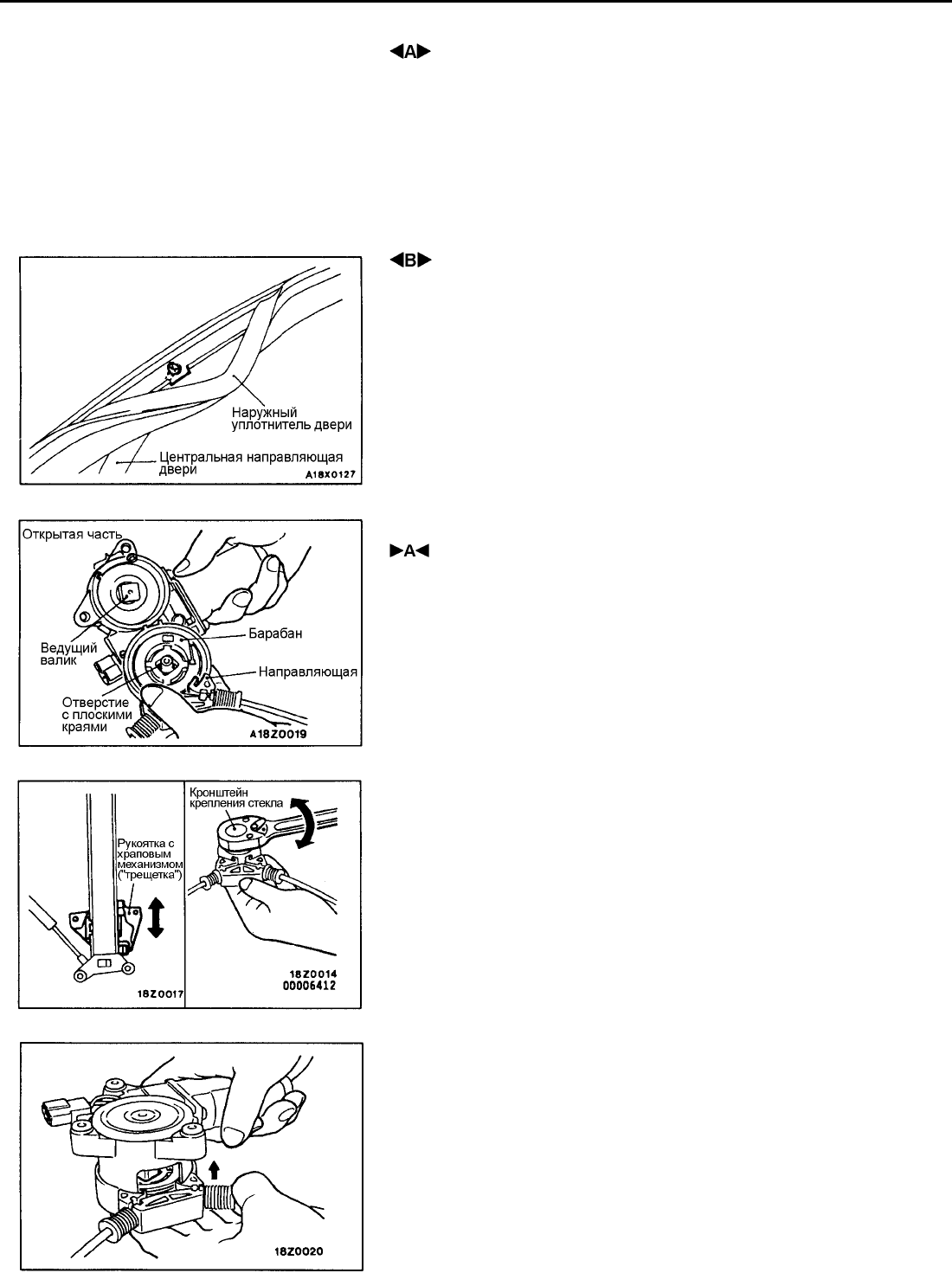

СНЯТИЕ ЦЕНТРАЛЬНОЙ НАПРАВЛЯЮЩЕЙ ДВЕРИ
1. Снимите наружный уплотнитель двери только с центральной направ-
ляющей двери.
2. Отверните винты крепления центральной направляющей двери, и
затем снимите центральную направляющую двери с панели двери.
ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ
ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛОПОДЪЕМНИКА В
СБОРЕ И СТЕКЛОПОДЪЕМНИК В СБОРЕ
ПРОЦЕДУРА УСТАНОВКИ ЭЛЕКТРОДВИГАТЕЛЯ ЗАДНЕГО
СТЕКЛОПОДЪЕМНИКА В СБОРЕ И СТЕКЛОПОДЪЕМНИКА
В СБОРЕ
1. Совместите отверстие с плоскими краями в барабане и ведущий ва-
лик электродвигателя стеклоподъемника, используя направляющую и
открытую часть в корпусе электродвигателя как ориентир для уста-
новки.
ПРИМЕЧАНИЕ:
(1) Совместите отверстие с плоскими краями с ведущим валиком
перемещая кронштейн крепления стекла (часть крепления стек-
ла), или поворачивая барабан используя рукоятку с храповым
механизмом (“трещетку”) (с головкой диаметром 12,7 мм).
(2) Уприте барабан и направляющую в руку, поворачивая барабан,
иначе трос может выпасть из барабана.
(3) Если трос выпала из барабана, переустановите проволоку стек-
лоподъемника и барабан следующим образом.
2. Совместите направляющую и открытую часть корпуса электродвига-
теля, и установите направляющую в корпус электродвигателя, удер-
живая направляющую и барабан.
