КУЗОВ – Люк
42-59

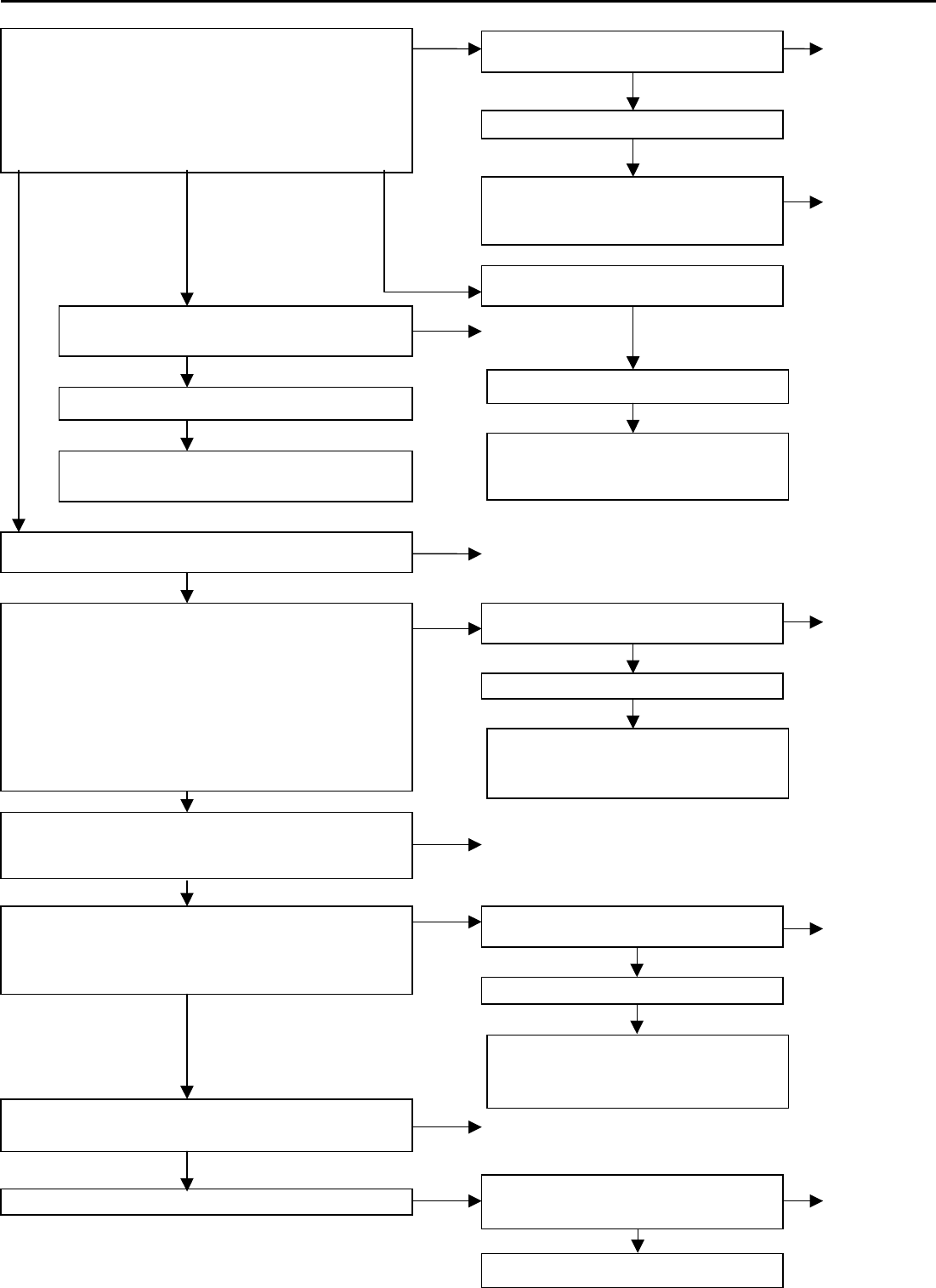

Измерьте на разъеме Е-07 блока управления люком.
• Отсоедините разъем и измерьте со стороны жгута прово-
дов.
• Замок зажигания: ON (ВКЛ).
(1) Напряжение между выводом 6 и «мас сой»
(2) Напряжение между выводом 7 и «массой»
Норма: Напряжение бортсети
(3) Состояние цепи между выводом 17 и «массой» кузова
Норма: Цепь замкнута
Проверьте разъемы
Е-07, С-27, С-134, C-131.
Проверьте признак неисправности.
Проверьте жгут проводов между замком за-
жигания (IG2) и электронным блоком управ-
ления, и отремонтируйте при необходимости.
Проверьте разъемы
Е-07, С-27, С-114.
Проверьте разъемы
Е-07, С-133, С-131.
Проверьте признак неисправности.
Проверьте жгут проводов между электронным блоком
управления люком и «массой», и отремонтируйте при
необходимости.
Проверьте выключатель электропривода люка (См. стр. 42-66)
Проверьте признак неисправности.
Проверьте жгут проводов между плавкой
вставкой №3 и электронным блоком управле-
ния люком, и отремонтируйте при необходи-
мости.
Измерьте на разъеме Е-07 блока управления люком.
• Отсоедините разъем и измерьте стороны жгута проводов.
• Состояние цепи между выводом 4 и «массой»
Норма: Цепь замкнута при включении выключателя
электропривода люка в положение UP (Вверх)
• Состояние цепи между выводом 12 и «массой»
Норма: Цепь замкнута при включении кнопки
CLOSE/DOWN (ЗАКРЫТЬ/ВНИЗ) выключателя
электропривода люка
• Состояние цепи между выводом 3 и «массой»
Норма: Цепь замкнута при включении выключателя
элект
р
оп
р
ивода люка в положение OPEN
Проверьте разъемы
Е-07, Е-04, С-133, С-131.
Проверьте признак неисправности.
Проверьте жгут проводов между электродви-
гателем привода люка крыши и "массой", и
отремонтируйте при необходимости.
Проверьте электродвигатель привода люка крыши.
(См. стр. 43-66).
Проверьте концевой выключатель.
(См. стр. 42-66).
Измерьте на разъеме Е-03 электродвигателя привода люка.
• Отсоедините разъем и измерьте со стороны жгута прово-
дов.
• Состояние цепи между выводом 5 и «массой» кузова
Норма: Цепь замкнута
Проверьте разъемы
Е-03, С-133, С-131.
Проверьте признак неисправности.
Проверьте жгут проводов между электродви-
гателем привода люка крыши и «массой», и
отремонтируйте при необходимости.
Проверьте разъемы
Е-03, Е-07.
Проверьте признак неисправности.
Проверьте жгут проводов между электронным
блоком управления люком и элек тродвигате-
лем привода люка.
Замените электронный блок управления лю-
ком.
OK (3) NG
NG
(2) NG
(1) NG
OK
NG
NG
OK
NG
NG
NG
NG
NG
NG
NG
NG
NG
NG
NG
OK
NG
OK
OK
OK
OK
OK
OK
NG
OK
NG
OK
Отремонтируйте
Замените
Отремонтируйте
Отремонтируйте
Отремонтируйте
Отремонтируйте
Отремонтируйте
Отремонтируйте
Отремонтируйте
