КУЗОВ – Люк
42-61

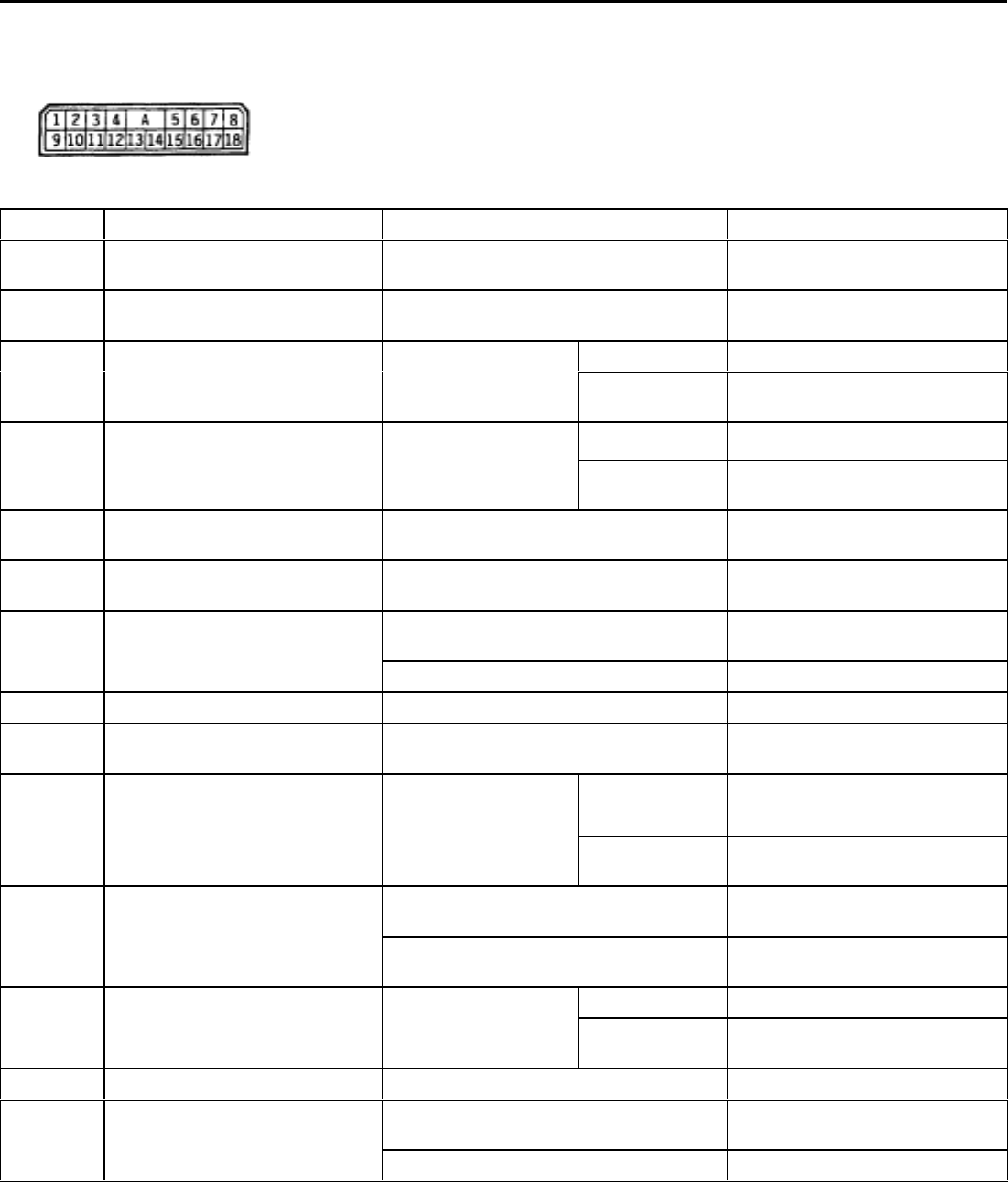

ТАБЛИЦА ПРОВЕРКИ НАПРЯЖЕНИЯ НА ВЫВОДАХ РАЗЪЕМА ЭЛЕКТРОН-
НОГО БЛОКА УПРАВЛЕНИЯ ЛЮКОМ
Вывод № Проверяемое наименование Условия проверки Нормальное состояние
1 Подача питания на датчик Замок зажигания: ON (ВКЛ). Напряжение аккумуляторной
батареи
2 Датчик 1Когда электродвигатель работает Напряжение аккумуляторной
батареи (импульсное)
ON (ВКЛ). 0 В3 Выключатель электропривода
люка (сигнал на входе открыто)
Выключатель элек-
тропривода люка (по-
ложение открыто)
OFF (ВЫКЛ). Напряжение аккумуляторной
батареи
ON (ВКЛ). 0 В4 Выключатель электропривода
люка (сигнал на входе вверх)
Выключатель элек-
тропривода люка (по-
ложение вверх) OFF (ВЫКЛ). Напряжение аккумуляторной
батареи
6 Подача питания для работы
таймера
Замок зажигания: ON (ВКЛ). Напряжение аккумуляторной
батареи
7 Подача питания на электронный
блок управления
Всегда Напряжение аккумуляторной
батареи
Когда люк закрывается или поднимается Напряжение аккумуляторной
батареи
8 Сигнал на выходе электродвига-
теля
Во всех случаях кроме вышеуказанного 0 В
9«Масса» датчика Всегда 0 В
10 Датчик 2 Когда электродвигатель работает Напряжение аккумуляторной
батареи (импульсное)
ON (ВКЛ). 0 В12 Выключатель электропривода
люка (сигнал на входе (закрыто
или вниз))
Выключатель элек-
тропривода люка (по-
ложение закрыто или
положение вниз)
OFF (ВЫКЛ). Напряжение аккумуляторной
батареи
Из состояния наклона вверх в полностью
закрытое состояние
Напряжение аккумуляторной
батареи
14 Сигнал на входе концевого вы-
ключателя
Из полностью закрытого состояния в
полностью открытое состояние
0 В
ON (ВКЛ). 0 В16 Сигнал на входе концевого вы-
ключателя двери водителя
Концевой выключа-
тель двери водителя
OFF (ВЫКЛ). Напряжение аккумуляторной
батареи
17«Масса» Всегда 0 В
Когда люк открывается или движется
вниз
Напряжение аккумуляторной
батареи
18 Сигнал на выходе электродвига-
теля
Во всех случаях кроме вышеуказанного 0 В
