ABS <2WD> - Датчик частоты вращения колеса
35B-28
ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ КОЛЕСА
СНЯТИЕ И УСТАНОВКА
Заключительная операция
Проверка напряжения на выходе датчика частоты
вращения колеса (См. стр. 35В-19).

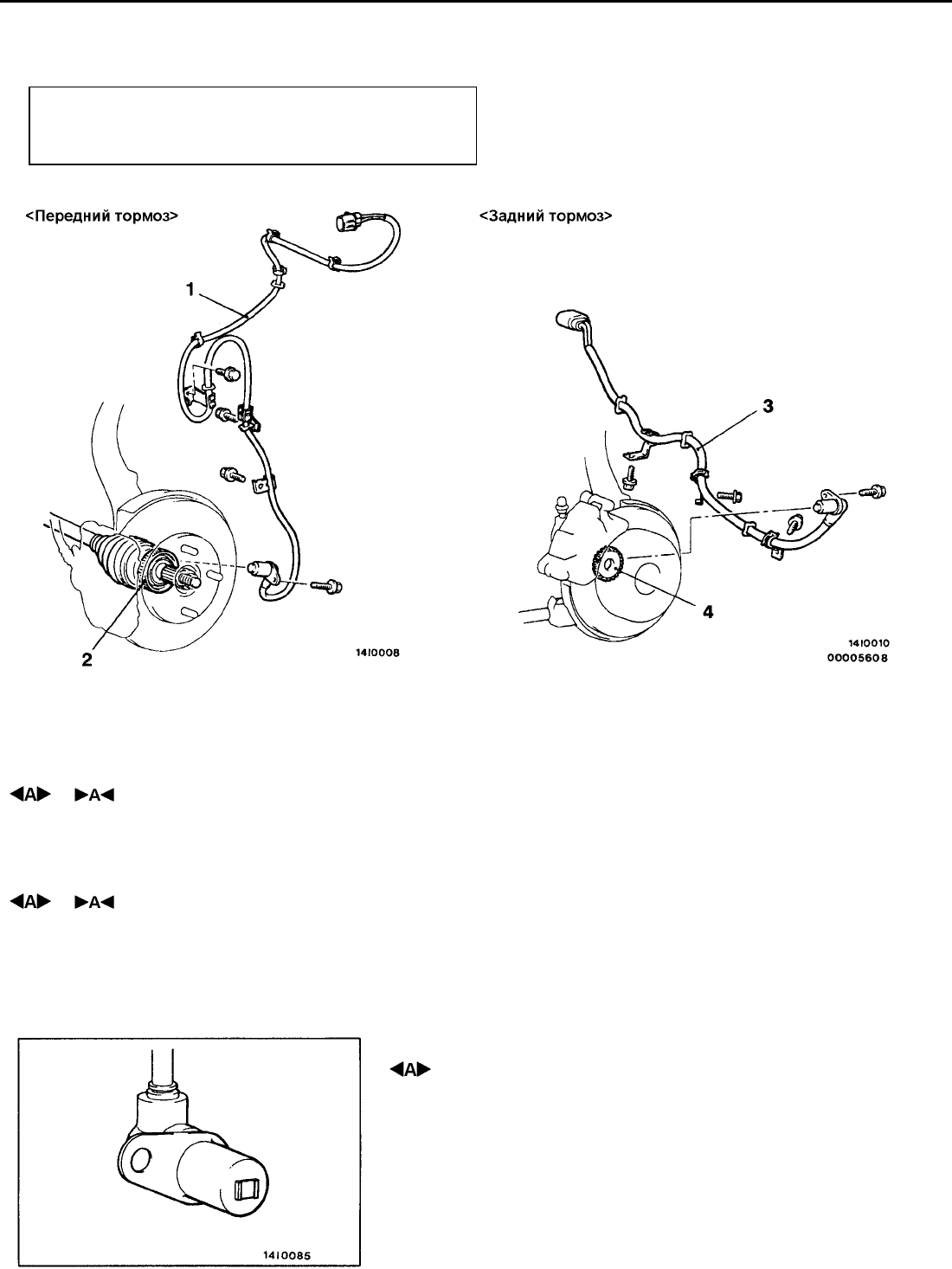

Последовательнос ть снятия датчика
частоты вращения переднего колеса
• Снятие брызгозащитного щитка
(См. Главу 42 – Крыло).
1. Датчик частоты вращения переднего
колеса
2. Ротор датчика частоты вращения
переднего колеса (См. Главу 26 – Вал
привода колеса).
Последовательнос ть снятия датчика
частоты вращения заднего колеса
3. Датчик частоты вращения заднего
колеса
4. Ротор датчика частоты вращения
заднего колеса (См. Главу 27 –
Ступица заднего моста).
ПРИМЕЧАНИЕ
Ротор датчика частоты вращения переднего колеса
объединен с валом привода переднего колеса и является
неразборным.
ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ
СНЯТИЕ ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ
ПЕРЕДНЕГО КОЛЕСА И ДАТЧИКА ЧАСТОТЫ ВРАЩЕНИЯ
ЗАДНЕГО КОЛЕСА
Внимание:
Будьте внимательны при обращении с полюсным наконечником
датчика частоты вращения колеса и зубчатой поверхностью ротора,
чтобы не повредить их об другие детали.
