Manual

ОБОРУДОВАНИЕ САЛОНА - Панель приборов
52A-5
ПРИМЕЧАНИЕ

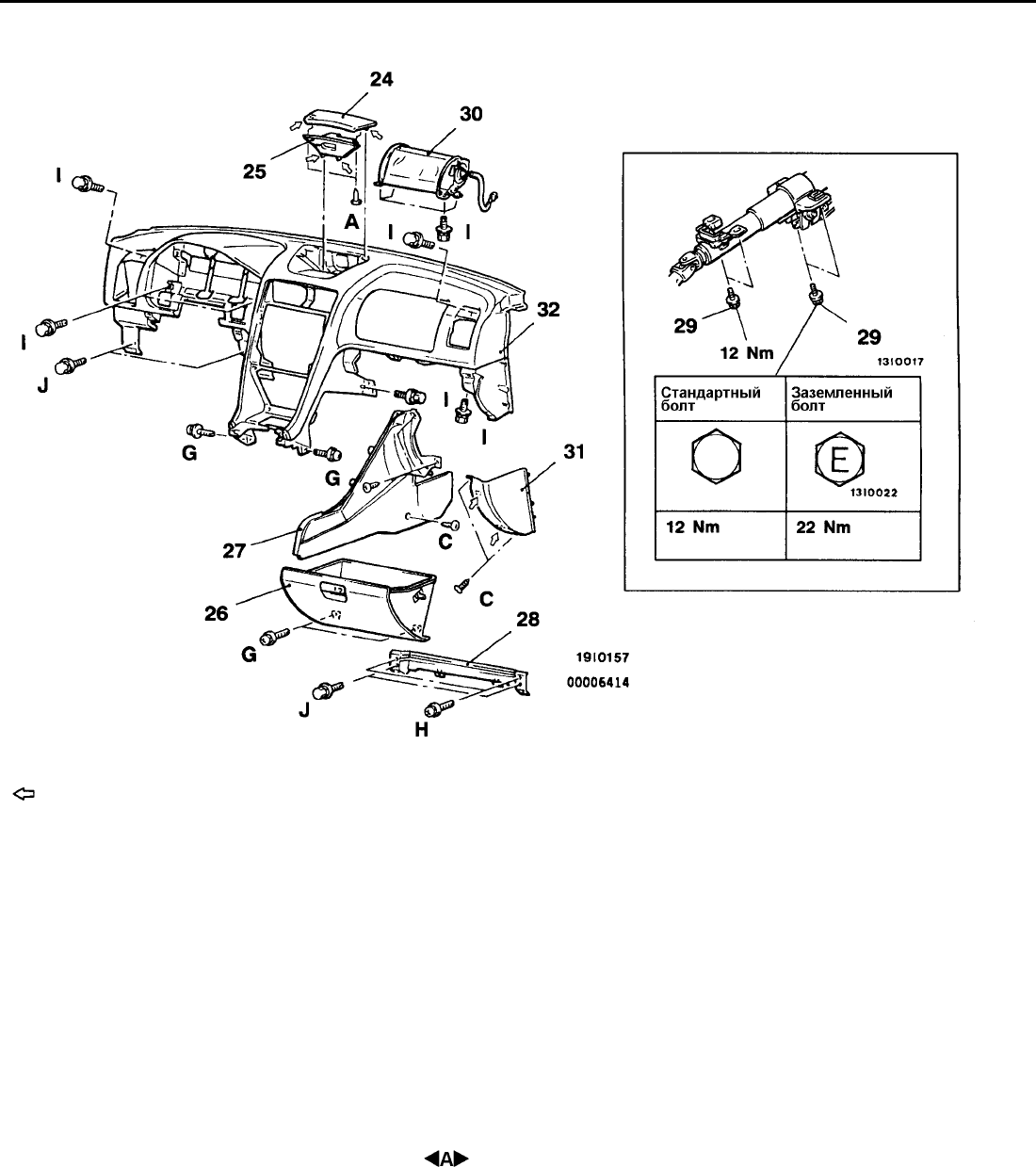

: Положения металлических фиксаторов
• Ящик напольной консоли (См. стр. 52А-7)
31. Угловая панель
32. Панель приборов в сборе
24. Облицовка (накладка) центрального
дисплея
25. Часы
26. Вещевой ящик
• Нижняя крышка (См. Главу 52В)
27. Боковая крышка
28. Рама вещевого ящика
29. Болты крепления рулевого управления
30. Модуль боковой подушки безопасности
переднего пассажира (См. Главу 52В)
Внимание:
Один из болтов крепления рулевого вала должен быть
заземленным. Заземленный болт имеет маркировку “E” на
своей головке.
ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ
СНЯТИЕ ЦЕНТРАЛЬНОГО ДЕФЛЕКТОРА В СБОРЕ
См. Главу 54 – Выключатель аварийной сигнализации.
