ПЕРЕДНЯЯ ПОДВЕСКА -
Основные данные для регулировок и
конт
р
оля / Специальные инст
ру
менты
33A-3

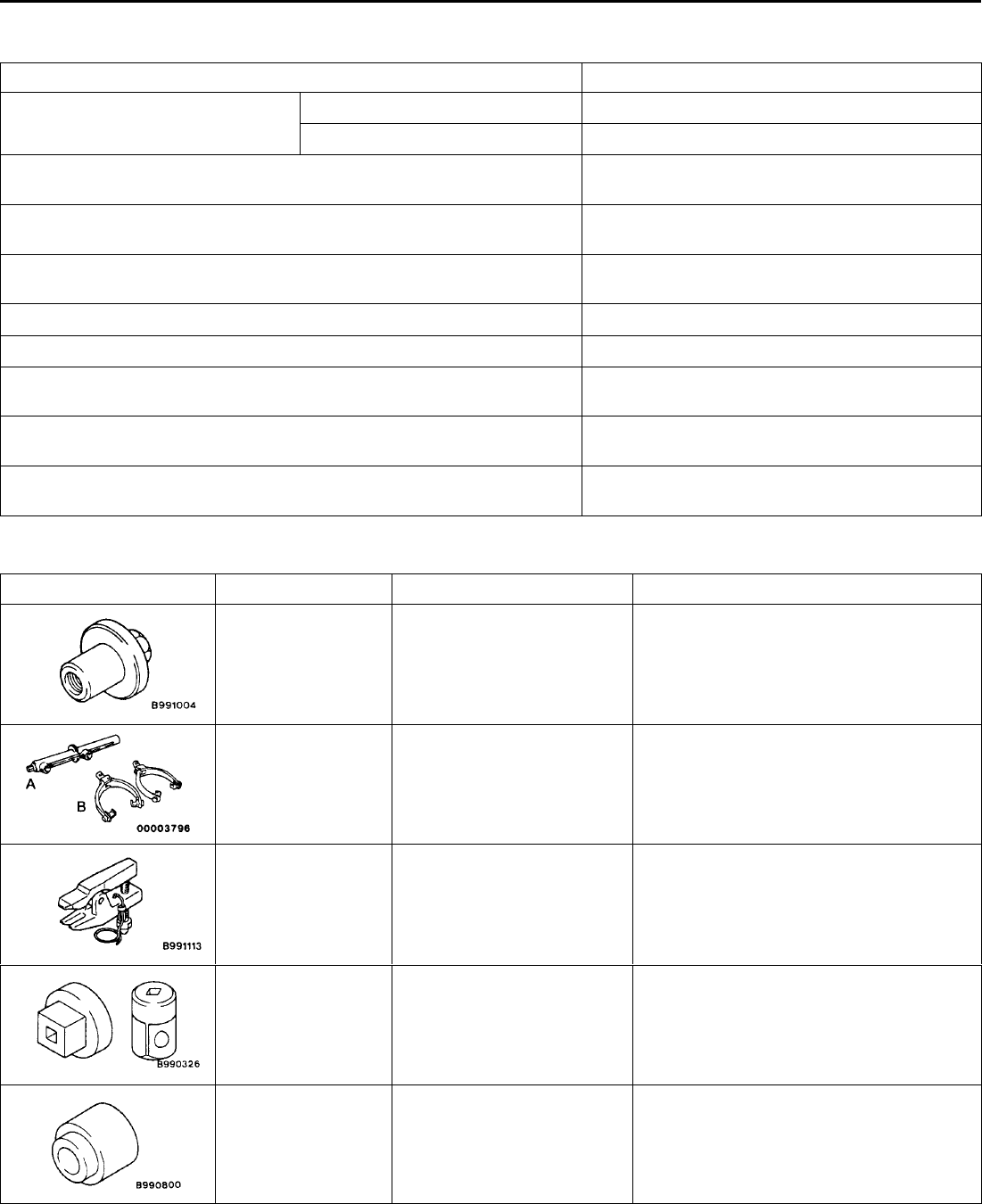

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВОК И КОНТРОЛЯ
Параметры Номинальная величина
В центре протектора шины, мм
0 ± 3
Схождение
Угол схождения (на колесо)
0°11’ ± 09’
Обратное схождение управляемых колес в поворотах (внутреннего
колеса при повороте внешнего колеса на 20°)
22°
Развал
0°28’ ± 30’ (разница между правым и левым
колесом: меньше чем 30’)
Продольный угол наклона оси поворота
5°36’ ± 1 °30’ (разница между правым и левым
колесом: меньше чем 30’)
Поперечный угол наклона оси поворота
8°38’ ± 1 °30’
Момент начала вращения пальца шаровой опоры верхнего рычага, Н⋅м
0,3 – 1,5
Момент начала вращения пальца шаровой опоры заднего нижнего
рычага, Н⋅м
0,5 – 2,5
Момент начала вращения пальца шаровой опоры нижнего поперечного
рычага подвески, Н⋅м
1,5 или меньше
Момент вращения пальца шаровой опоры стабилизатора поперечной
устойчивости, Н⋅м
0,5 – 1,5
СПЕЦИ АЛЬНЫЕ ИНСТРУМЕНТЫ
Инструмент Номер Название Назначение
МВ991004 Приспособление для
измерения углов установки
колес
Измерение углов установки колес
<Автомобили с алюминиевыми колесными
дисками>
А: МВ991237
В: МВ991238
А: Специальный инструмент
В: Специальный инструмент
Сжатие пружин подвески
МВ991406
МВ990635 или
МВ991113
А: Штанга стяжки пружин
В: Рычаги стяжки
Отсоединение шаровой опоры
МВ990326 Съемник Измерение момента страгивания шаровой
опоры и момента прокрутки
МВ990800 Оправка Установка пыльника шаровой опоры
