ПЕРЕДНЯЯ ПОДВЕСКА -
Задний нижний рычаг и нижний
попе
р
ечный
р
ычаг подвески в сбо
р
е
33A-12
ЗАДНИЙ НИЖНИЙ РЫЧАГ И НИЖНИЙ ПОПЕРЕЧНЫЙ РЫЧАГ
ПОДВЕСКИ В СБОРЕ
СНЯТИЕ И УСТАНОВКА
Заключительные операции
• Проверка защитного чехла на наличие трещин и
повреждений, нажимая на него пальцем.
• Проверка и регулировка углов установки передних
колес (См. стр. 33А-4).

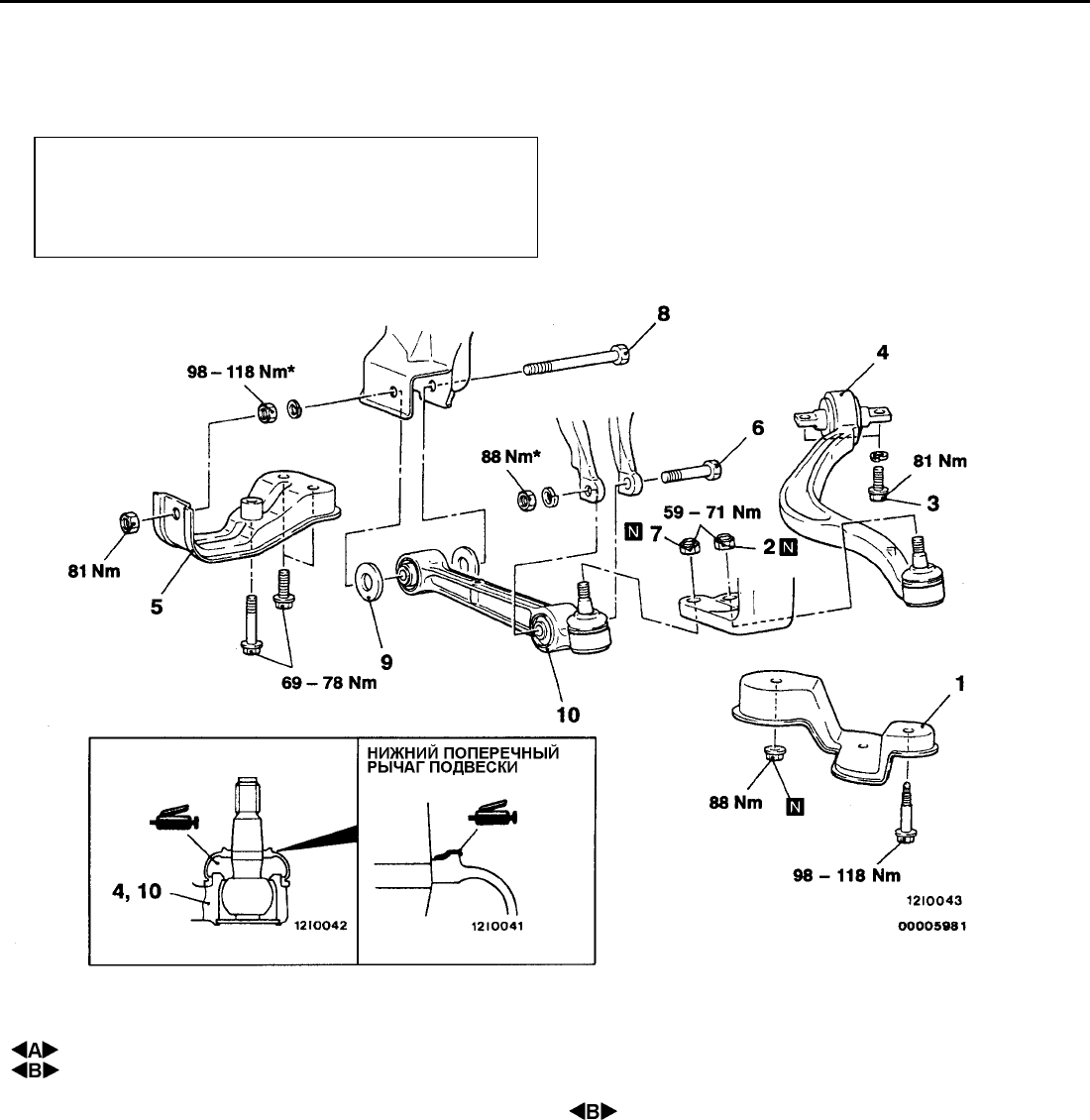

Последовательнос ть снятия заднего
нижнего рычага в сборе
Последовательнос ть снятия нижнего
поперечного рычага подвески
5. Кронштейн №2
6. Соединение нижнего поперечного рычага
подвески и вилки амортизатора
7. Соединение нижнего поперечного рычага
подвески и поворотного кулака
8. Болт крепления нижнего поперечного рычага
подвески
9. Ограничитель
10. Нижний поперечный рычаг подвески в
сборе.
1. Кронштейн №3
2. Соединение заднего нижнего рычага и
поворотного кулака
3. Болты крепления заднего нижнего рычага
4. Задний нижний рычаг в сборе
Внимание:
* Означает детали, которые необходимо
предварительно затянуть, а зат ем произвести
окончательную затяжку, опустив незагруженный
автомобиль на колеса на ровную горизонтальную
площадку .
