ПЕРЕДНИЙ МОСТ - Вал привода колеса
26-9
ВАЛ ПРИВОД А КОЛЕСА
СНЯТИЕ И УСТАНОВКА
Заключительные операции
• Проверка защитного чехла на наличие трещин и
повреждений, нажимая на него пальцем.
• Установка ступицы переднего колеса в сборе
(См. Главу 33А – Технические операции на
автомобиле).

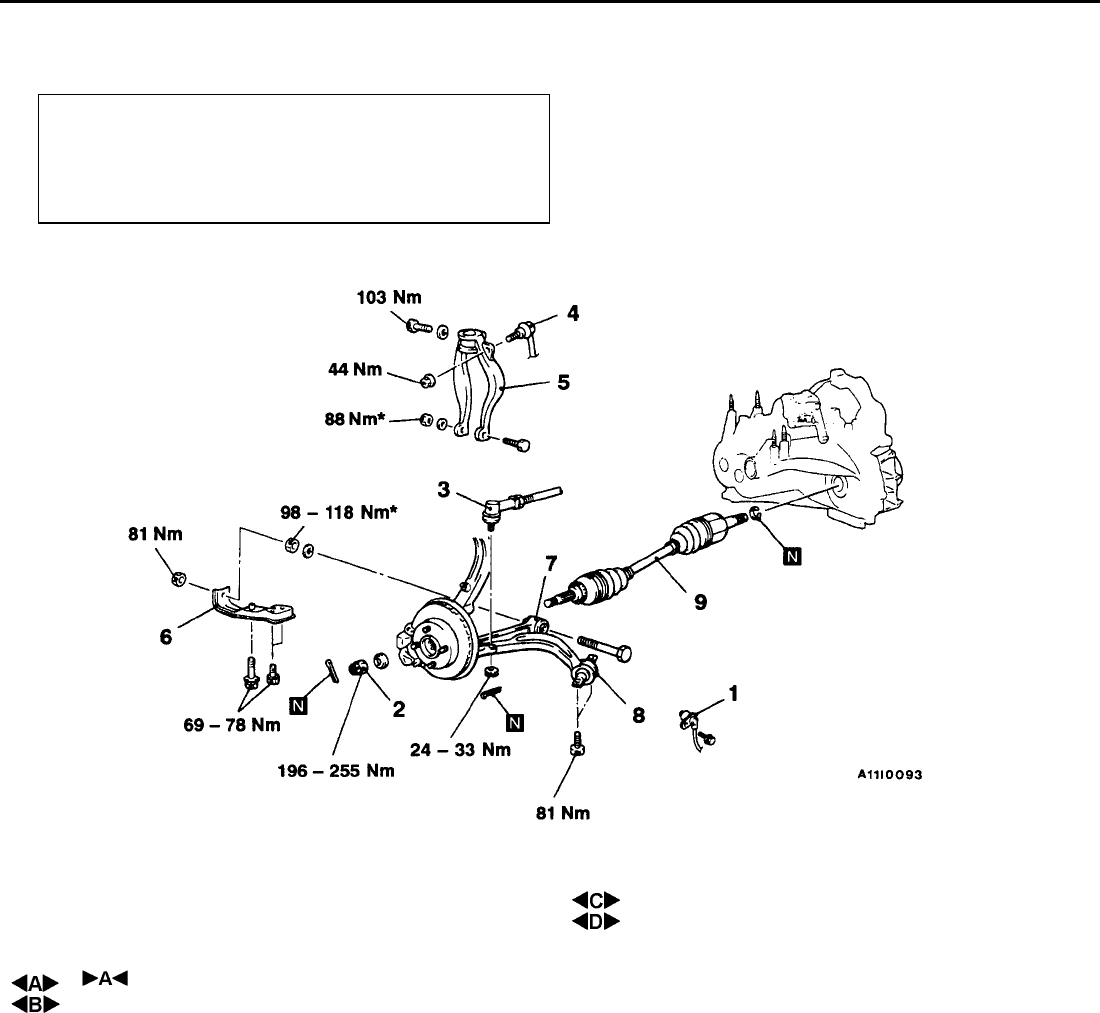

Основные операции по снятию деталей
8. Соединение заднего нижнего рычага
9. Вал привода колеса
1. Датчик частоты вращения переднего
колеса <Автомобили оснащенные
антиблокировочной системой тормозов
(ABS)> (См. Главу 35В.)
2. Гайка вала привода колеса
3. Соединение рулевой тяги и поворотного
кулака
4. Соединение стабилизатора поперечной
устойчивости и вилки амортизатора
5. Вилка амортизатора
6. Кронштейн №2
7. Соединение нижнего поперечного
рычага подвески
Внимание:
1. * Означает детали, которые необходимо
предварительно затянуть, а зат ем произвести
окончательную затяжку, опустив незагруженный
автомобиль на колеса на горизонтальную ровную
поверхность.
2. На автомобилях оснащенных анти блокировочной
системой тормозов (ABS) во время снятия и
установки вала привода колеса будьте осторожны,
не повредите роторы датчиков, установленные на
наружную обойму ШРУСа “Бирфельда” (B.J.) (или
ШРУСа “Рзеппа” (R.J.)).
