ПЕРЕДНИЙ МОСТ - Вал привода колеса
26-16

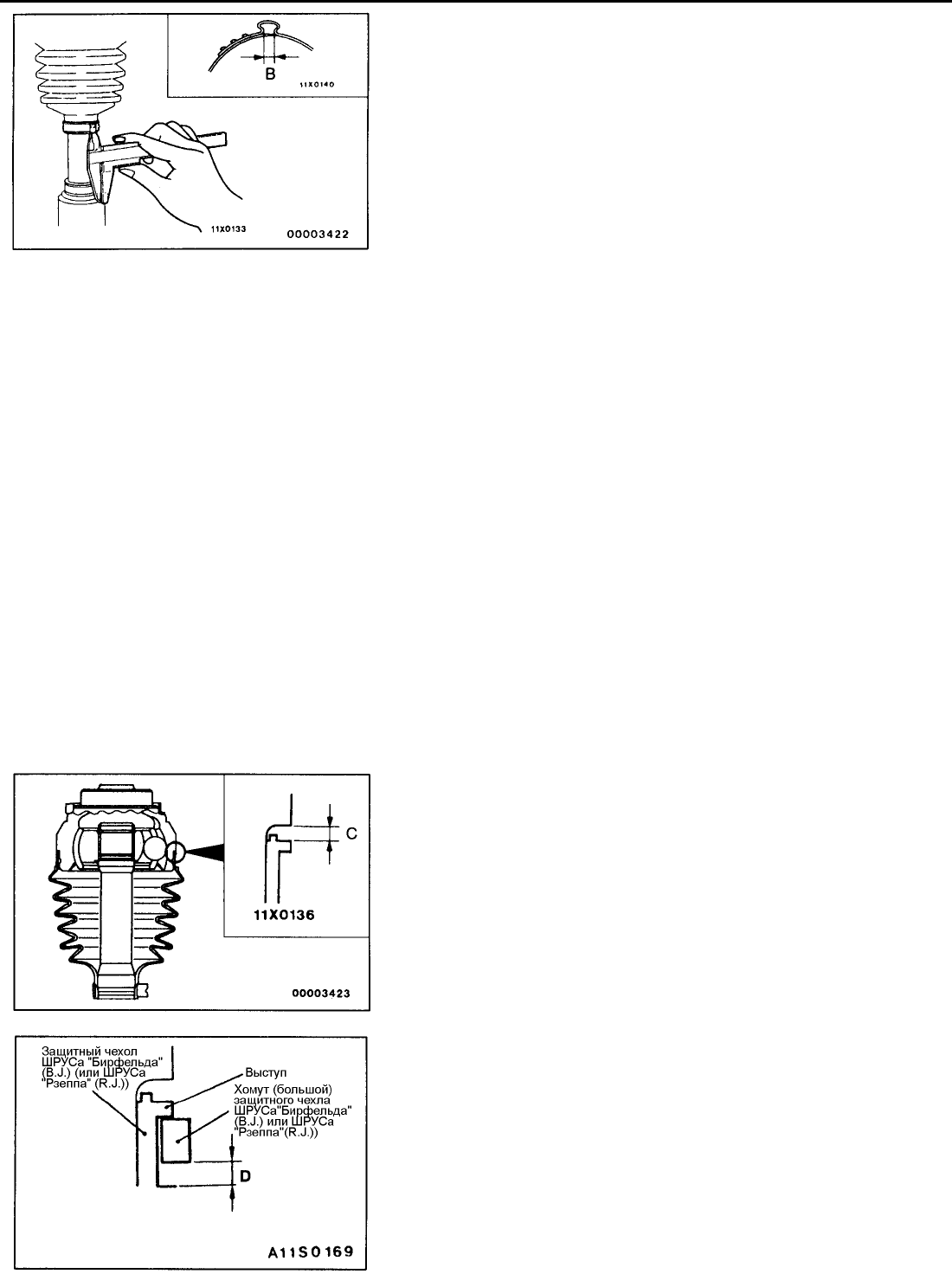

(8) Проверьте, что ширина обжатой части (В) хомута защитного чехла
ШРУСа “Бирфельда” (B.J.) (или ШРУСа “Рзеппа” (R.J.)) соответствует
номинальному значению.
Номинальная ширина (В): 2,4 - 2,8 мм
<Если ширина больше 2,8 мм>
Снова отрегулируй те величину (W) по пункту (5) согласно
следующей формуле, и затем повторите операцию по пункту
(7).
W = 5,5 мм – В
Пример: Если В = 2,9 мм, тогда W = 2,6 мм.
<Если ширина меньше 2,4 мм>
Снимите хом ут защитного чехла ШРУСа “Бирфельда” (B.J.)
(или ШРУСа “Рзеппа” (R.J.)), снова отрегулируй те величину
(W) по пункту (5) согласно следу ющей формуле, и затем
повторите операции по пунктам (6) и (7), используя новый
хомут защитного чехла ШРУСа “Бирфельда” (B.J.) (или
ШРУСа “Рзеппа” (R.J.)).
W = 5,5 мм – В
Пример: Если В = 2,3 мм, тогда W = 3,2 мм.
(9) Проверьте, что хомут защитного чехла ШРУСа “Бирфельда” (B.J.)
(или ШРУСа “Рзеппа” (R.J.)) не сместился с места своей установки.
Если хомут защитного чехла ШРУСа “Бирфельда” (B.J.) (или ШРУСа
“Рзеппа” (R.J.)) сместился, снимите его и затем повторите операции
описанные в пунктах с (6) по (8), используя новый хомут защитного
чехла ШРУСа “Бирфельда” (B.J.) (или ШРУСа “Рзеппа” (R.J.)).
(10) Наполните изнутри защитный чехол ШРУСа “Бирфельда” (B.J.) (или
ШРУСа “Рзеппа” (R.J.)) указанным количеством соответствующей
консистентной смазки.
Рекомендованная консистентная смазка:
Смазка из рем. комплекта
Необходимое количество: <2000> 120 г., <2500> 135 г.
Внимание:
Для смазки ШРУСов применяется специальная консистентная
смазка. Запрещается смешива ть старую и новую смазку, а также
разные типы консистентных смазок.
11) Установите большой хомут защитного чехла ШРУСа “Бирфельда”
(B.J.) (или ШРУСа “Рзеппа” (R.J.)), чтобы зазор (С) между ним и
корпусом ШРУСа “Бирфельда” (B.J.) (или ШРУСа “Рзеппа” (R.J.)) имел
номинальную величину.
Номинальная величина (С): 0,1 - 1,5 мм
(12) Следуйте указаниям пункта (5) для регулировки размера раскрытия
(W) на специальном инструменте, чтобы он соответствовал
номинальному значению.
Номинальная величина (W): 3,2 мм
(13) Поместите большой хомут защитного чехла ШРУСа “Бирфельда”
(B.J.) (или ШРУСа “Рзеппа” (R.J.)) вплотную к выступу на конце чехл а
и закрепите его так, чтобы остался зазор (D), как показано на рисунке.
(14) Используйте специальный инструмент для обжатия большого хомута
защитного чехла ШРУСа “Бирфельда” (B.J.) (или ШРУСа “Рзеппа”
(R.J.)) таким же образом как в пункте (7).
