РУЛЕВОЕ УПРАВЛЕНИЕ - Рулевой механизм с усилителем
37A-19

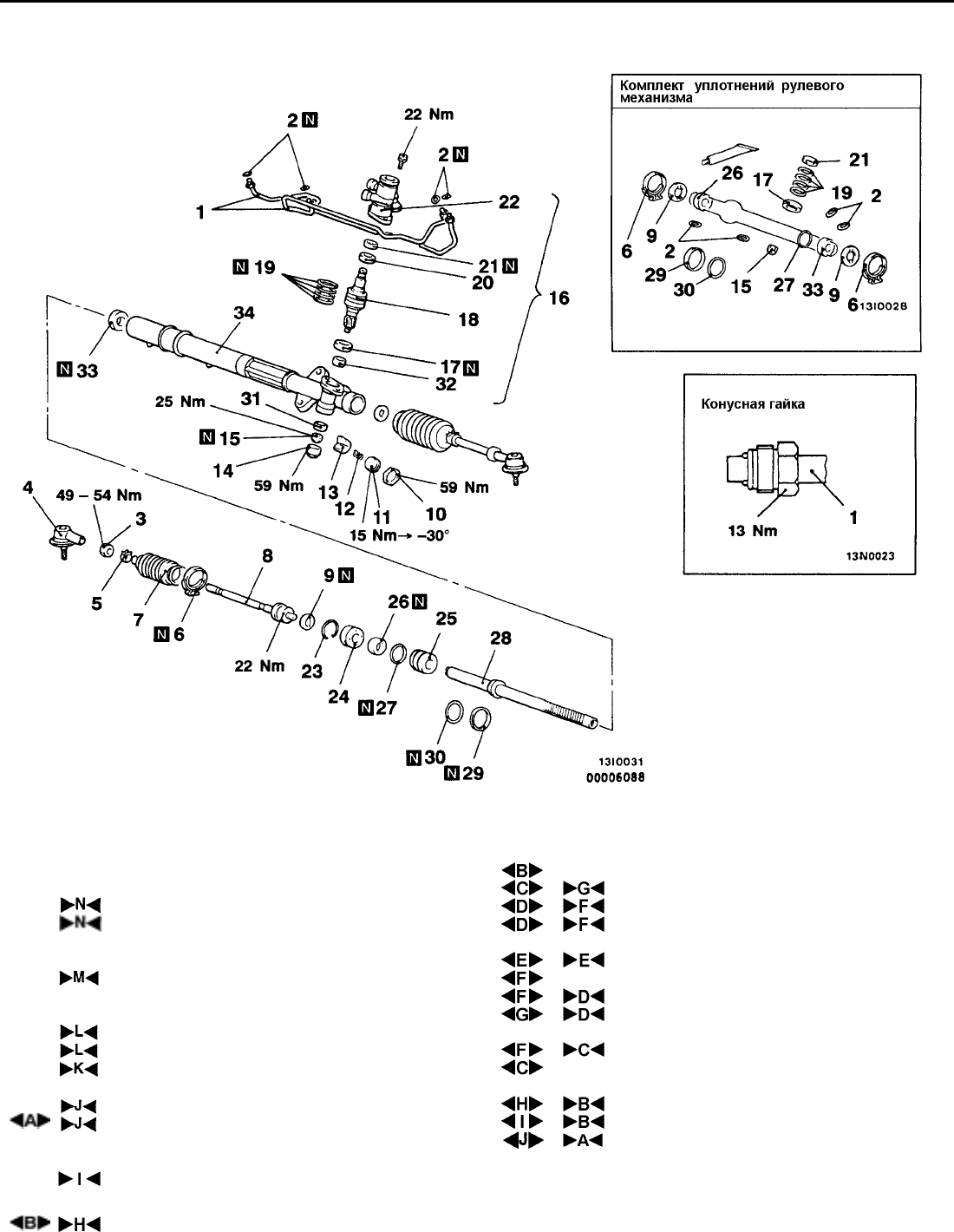

РАЗБОРКА И СБОРКА
Последовательнос ть разборки
1. Трубка нагнетательная
2. Кольцевая прокладка
3. Стопорная гайка наконечника рулевой тяги
4. Наконечник рулевой тяги
5. Хомут защитного кожуха рулевого меха-
низма
6. Хомут защитного кожуха рулевого меха-
низма
7. Защитный кожух рулевого механизма
8. Рулевая тяга
9. Стопорная шайба
• Регулировка момента прокрутки ведущей
шестерни
10. Стопорная гайка
11. Колпачок опорной втулки рулевой рейки
12. Пружина опорной втулки рулевой рейки
13. Опорная втулка рулевой рейки
14. Заглушка
15. Самоконтрящаяся гайка
16. Корпус клапана в сборе
17. Сальник
18. Ведущая шестерня и клапан в сборе
19. Уплотнительное кольцо
20. Шариковый подшипник
21. Сальник
22. Корпус клапана
23. Кольцо пружинное (стопорное)
24. Ограничитель хода рейки
25. Опорная втулка рейки
26. Сальник
27. Кольцевая прокладка
28. Рулевая рейка
29. Уплотнительное кольцо
30. Кольцевая прокладка
31. Шариковый подшипник
32. Игольчатый роликовый подшипник
33. Сальник
