SRS - Меры безопасности при обслуживании системы SRS

52B-6

Вывод электронного

блока управления №

Назначение жгута проводов Действие по исправлению

С25 по 33 - -

34, 35, 36

Передний жгут проводов → Напольный жгут проводов →

Датчик бокового удара (левый)

С 37 по 39 -

40, 41, 42

Передний жгут проводов → Напольный жгут проводов →

Датчик бокового удара (правый)

Исправьте или замените каждый жгут про-

водов.

6. Проверка жгута проводов электронного блока управления SRS <автомобили с боковыми подушками безопасности> долж-

на проводиться следующим образом.

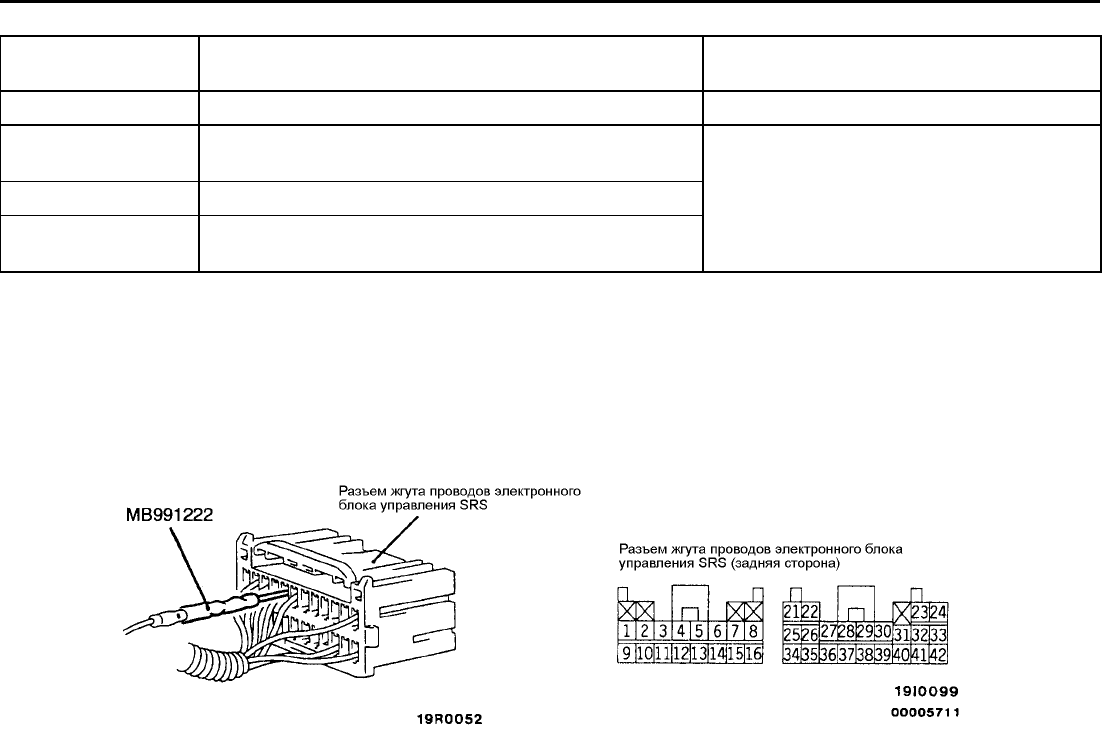

Вставьте специальный инструмент (тонкий щуп из комплекта специального инструмента) в разъем со стороны жгута про-

водов (задней стороны) и подсоедините тестер к этому щупу. Использование любого другого инструмента кроме специ-

ального, может привести к повреждению проводки и других деталей. Более того, измерение не должно проводиться пря-

мым касанием щупа выводов с передней части разъема. Выводы имеют покрытие для увеличения их проводимос ти, по-

этому при непосредственном касании щупом, покрытие может повредиться (поцарапаться), что может привести к сниже-

нию надежности.

7. Компоненты SRS и ремня безопасности с преднатяжителем не должны подвергаться нагреву до температур выше ука-

занных, поэтому снимайте электронный блок управления SRS, модуль подушки безопасности (со стороны водителя и со

стороны переднего пассажира), часовую пружину, датчики бокового удара, передние сиденья в сборе (с боковыми подуш-

ками безопасности), и ремни безопасности с преднатяжителем перед сушкой или нагревом в печке после покраски.

• Электронный блок управления SRS, модули подушек безопасности, часовая пружина, датчик бокового удара:

не более 93°С

• Ремень безопасности с преднатяжителем: не более 90°С

8. Когда бы вы не закончили обслуживание SRS, проверьте работу контрольной лампы SRS чтобы убедиться, что система

функционирует нормально (См. стр. 52В-19).

9. Убедитесь, что замок зажигания находится в положении OFF при подсоединении и отсоединении MUT-II.

10. Если у вас возникнут вопросы относительно SRS, пожалуйста, обратитесь к вашему региональному дистрибьютору.

ПРИМЕЧАНИЕ:

СЛУЧАЙНОЕ СРАБАТЫВАНИЕ ПОДУШКИ БЕЗОПАСНОСТИ МОЖЕТ ПРИВЕСТИ К СЕРЬЕЗНЫМ ТРАВМАМ, ПОЭТОМУ

ПРОВОДИТЕ ТОЛЬКО ТЕ ОПЕРАЦИИ И ПРИМЕНЯЙТЕ ТОЛЬКО ТЕ ИНСТРУМЕНТЫ, КОТОРЫЕ УКАЗАНЫ В ДАННОМ

РУКОВОДСТВЕ.
