РУЛЕВОЕ УПРАВЛЕНИЕ - Насос гидроус илителя рулевого управления
37A-32

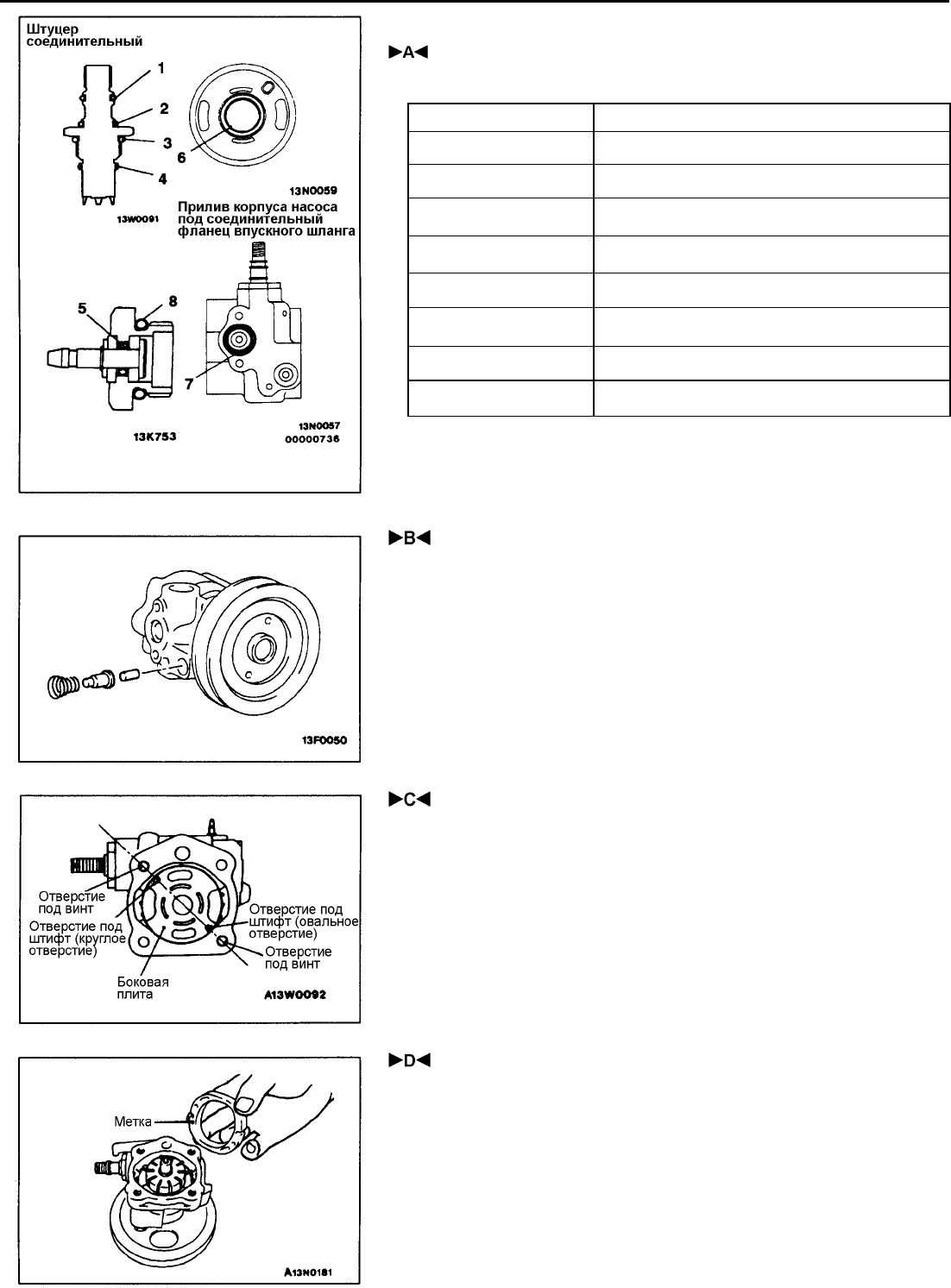

ОСНОВНЫЕ ОПЕРАЦИИ ПО СБОРКЕ
УСТАНОВКА КОЛЬЦЕВЫХ ПРОКЛАДОК
Нанесите рабочую жидкость на кольцевые прокладки перед их установкой.
№
Внутренний диаметр × ширина, мм
1
11 × 1,9
2
13 × 1,9
3
17,8 × 2,4
4
13,5 × 1,5
5
3,8 × 1,9
6
16,8 × 2,4
7
17,8 × 2,4
8
13,0 × 1,9
УСТАНОВКА ПРУЖИНЫ
Вставьте пружину в отверстие корпуса насоса таким образом, чтобы виток
пружины с наибольшим диаметром был направлен к выводу в сборе.
УСТАНОВКА БОКОВОЙ КРЫШКИ
Установите боковую крышку таким образом, чтобы противоположные от-
верстия под винты и отверстия для штифтов в боковой крышке находились
на одной прямой линии.
УСТАНОВКА КУЛАЧКОВОЙ ШАЙБЫ
Установите кулачковую шайбу таким образом, чтобы сторона с выбитой
меткой была обращена к боковой крышке.
Вывод в сборе
Боковая крышка
