СЦЕПЛЕНИЕ - Гидропривод сцепления
21-5
ГИДРОПРИВОД СЦЕПЛЕНИЯ
СНЯТИЕ И УСТАНОВКА
Предварительные операции
• Слив жидкости гидропривода сцепления
Заключительные операции
• Заливка жидкости гидропривода сцепления
• Прокачка гидропривода сцепления (см. стр. 21-3)
• Регулировка педали сцепления (см. стр. 21-2)

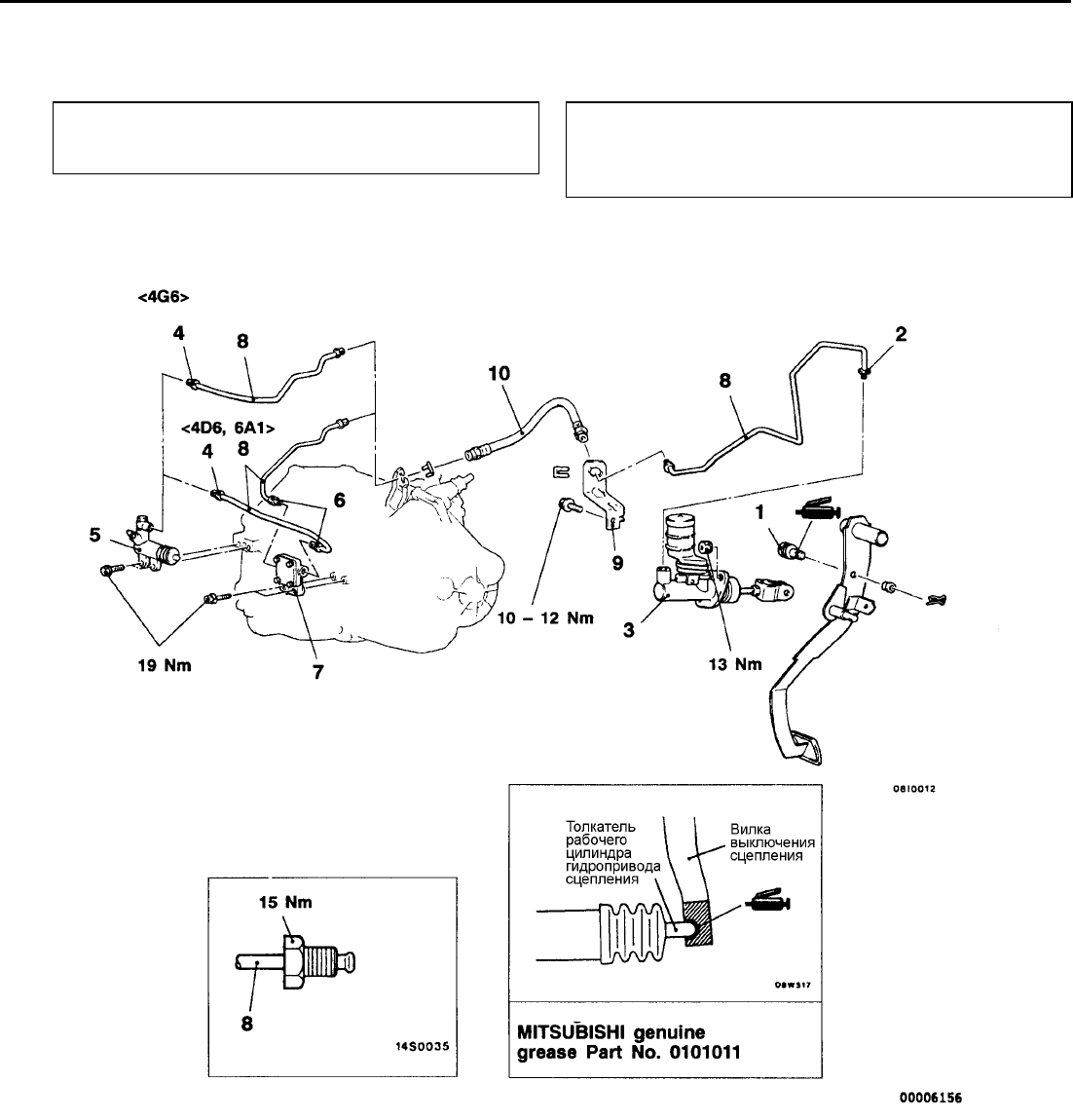

<Автомобили с левосторонним расположением органов управления>
Последовательнос ть снятия главного
цилиндра
1. Штифт с отверстием под шплинт
2. Соединение трубки гидропривода с главным
цилиндром гидропривода сцепления
3. Главный цилиндр гидропривода сцепления
Последовательнос ть снятия рабочего
цилиндра сцепления
4. Соединение трубки гидропривода сцепления
с рабочим цилиндром
5. Рабочий цилиндр гидропривода сцепления
Последовательнос ть снятия демпфера
гидропривода сцепления <4D6, 6A1>
6. Соединение трубки гидропривода сцепления
с демпфером гидропривода сцепления
7. Демпфер гидропривода сцепления
Последовательнос ть снятия трубо проводов
8. Трубка гидропривода сцепления
9. Кронштейн
10. Шланг гидропривода сцепления
