SRS - Контрольное оборудование / Поиск неисправностей
52B-8

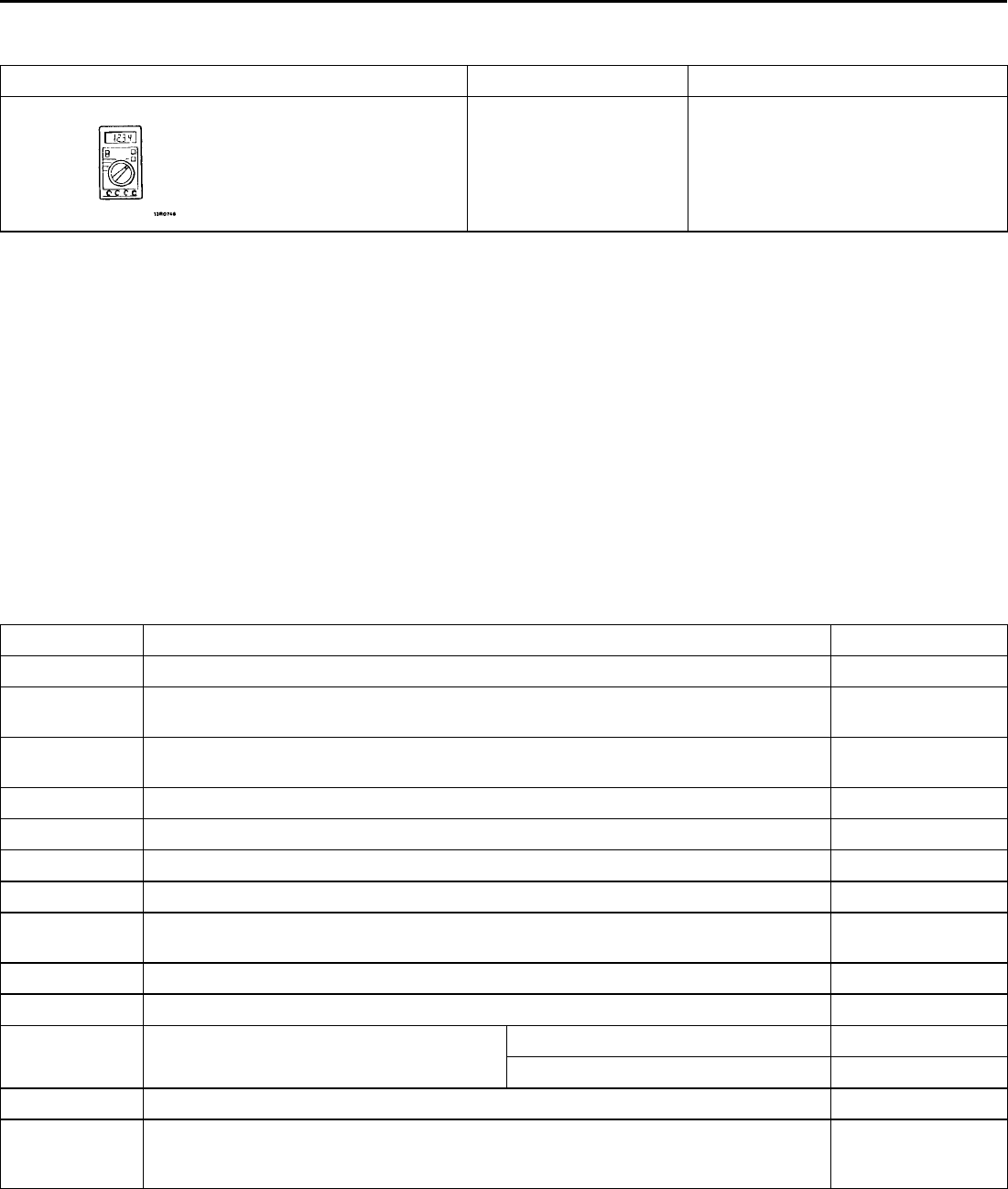

КОНТРОЛЬНОЕ ОБОРУДОВАНИЕ
Инструмент Название Назначение
Цифровой универсаль-
ный тестер
Проверка электрической цепи систе-
мы SRS
Используйте тестер, верхний предел
измерений тока которого не более
2 мА при минимальном диапазоне
сопротивлений
ПОИСК НЕИСПРАВНОСТЕЙ
СТАНДАРТНАЯ ПРОЦЕДУРА ДИАГНОСТИКИ НЕИСПРАВНОСТЕЙ
См. ГЛАВУ 00 – Как пользоваться процедурами поиска неисправности и проверки.
ФУНКЦИЯ САМОДИАГНОСТИКИ
ПРОВЕРКА КОДОВ НЕИСПРАВНОСТЕЙ
Подсоедините MUT-II к диагностическому разъему (16 контактному) под нижней крышкой панели приборов и считайте коды
неисправностей (См. Главу 00 – МЕТОДИКИ ПОИСКА НЕИСПРАВНОСТЕЙ И ПРОВЕРКИ УЗЛОВ И СИСТЕМ).
СТИРАНИЕ КОДОВ НЕИСПРАВНОСТЕЙ
См. Главу 00 – МЕТОДИКИ ПОИСКА НЕИСПРАВНОСТЕЙ И ПРОВЕРКИ УЗЛОВ И СИСТЕМ.
ТАБЛИЦА ДИАГНОСТИЧЕСКИХ КОДОВ НЕИСПРАВНОСТИ
Произведите проверку системы в соответствии с таблицей диагностических кодов неисправностей
№ кода Проверяемый элемент Страница
14 Аналоговый датчик ускорения в электронном блоке управления SRS и его цепи 52В-9
15, 16 Предохранительный датчик ускорения при лобовом столкновении внутри электронно-
го блока управления SRS и его цепи
52В-9
17 Предохранительный датчик ускорения при боковом ударе внутри электронного блока
управления SRS и его цепи
52В-10
21, 22, 61, 62 Модуль подушки безопасности водителя (электрозап ал) и его цепи 52В-10
24, 25, 64, 65 Модуль подушки безопасности пассажира (электрозапал) и его цепи 52В-11
31, 32 Конденсатор электронного блока управления системой SRS и его цепи 52В-11
34* Система блокировки разъема 52В-12
35 Электронный блок управления системой SRS и его цепи (сработала подушка безо-
пасности или преднатяжитель ремня безопасности)
52В-12
41* Цепь питания замка зажигания (А) IG
1
52В-12
42* Цепь питания замка зажигания (В) IG
1
52В-13
Лампа не загорается*52В-1443 Цепи контрольной лампы системы SRS
Лампа не гаснет 52В-15
44* Цепи контрольной лампы системы SRS 52В-15
45 Цепи EEPROM (электрически стираемое программируемое постоянное запоминаю-
щее устройство) внутри электронного блока управления SRS и аналогово-цифрового
преобразователя
52В-15
