РАБОЧАЯ ТОРМОЗНАЯ СИСТЕМА - Технические операции на автомобиле
35A-6
ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ
ПРОВЕРКА И РЕГУЛИРОВКА ПЕДАЛИ
ТОРМОЗА
ВЫСОТА ПЕДАЛИ ТОРМОЗА
1. Выньте коврик из-под педали тормоза.

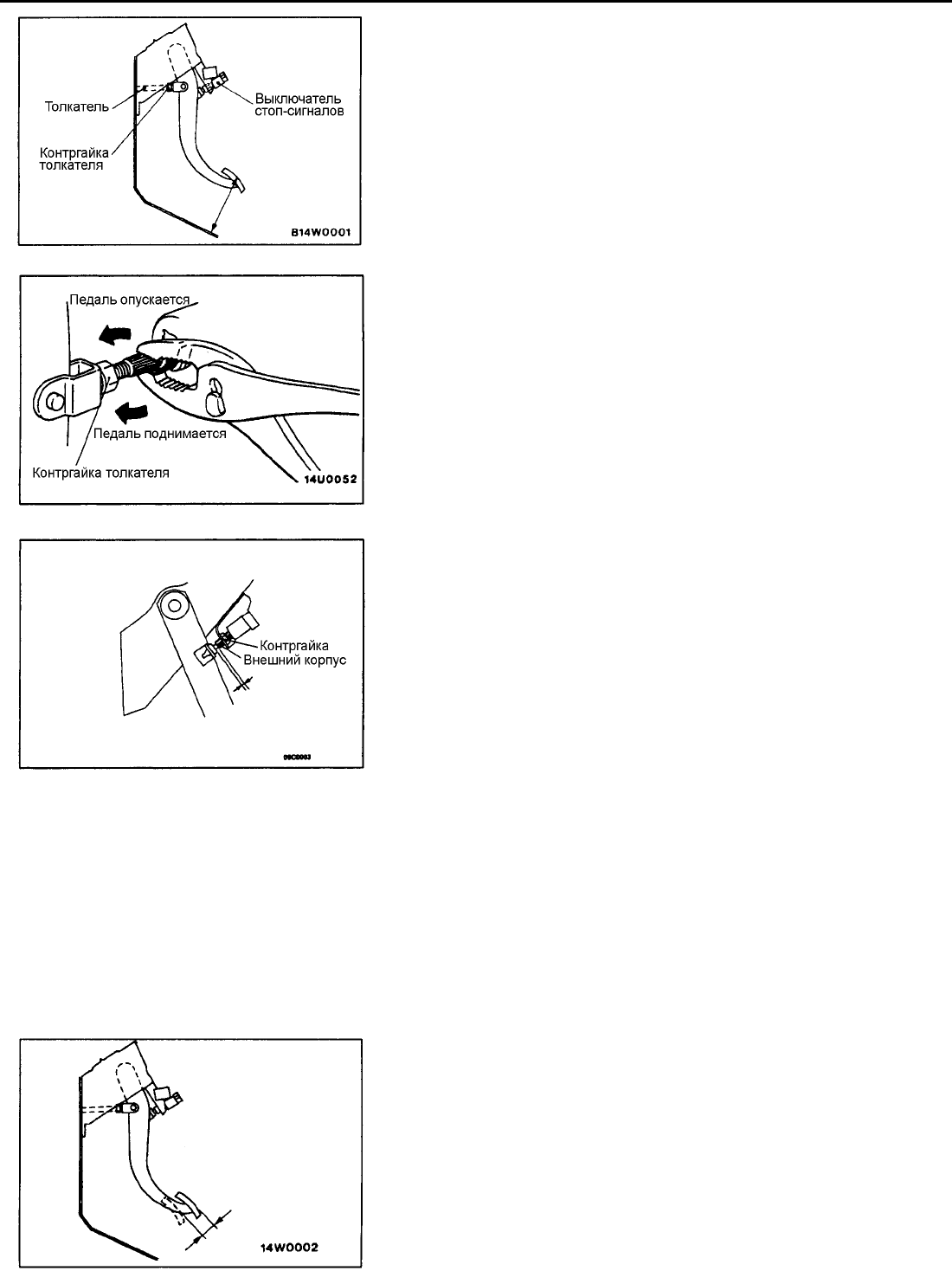

2. Измерьте высоту положения педали как показано на рисунке. Если
измеренная высота не соответствует номинальному значению, то
необходимо выполнить следующие операции.
Номинальная величина: 162,8 - 165,8 мм
(1) Отсоедините разъем выключателя стоп-сигналов.
(2) Отверните контргайку толкателя и, вращая толкатель в ту или
иную сторону при помощи пассатижей, отрегулируйте
необходимую высоту расположения педали над полом.
(3) Затяните контргайку толкателя.
(4) Толкайте выключатель стоп-сигнала в направлении хода педали
до упора. (Выключатель движется при сильном нажатии).
(5) Поднимите педаль до полного выдвижения толкателя, и затем
передвиньте выключатель стоп-сигналов в требуемое
положение. Вращая выключатель, отрегулируйте его положение
так, чтобы зазор соответствовал показанному на рисунке.
(6) Подсоедините разъем выключателя.
(7) Убедитесь в том, что лампы стоп-сигналов не горят при не
нажатой педали тормоза.
3. Установите коврик на место.
СВОБОДНЫЙ ХОД ПЕДАЛИ ТОРМОЗА
При неработающем двигателе нажмите на педаль тормоза два или три
раза. После удаления разрежения из вакуумного усилителя тормозов
нажмите на педаль рукой и убедитесь в том, что перемещение педали до
начала сопротивления (свободный ход) находится в оптимальном
диапазоне.
