ЗАДНЯЯ ПОДВЕСКА -
Нижний рычаг и вспомогательный
р
ычаг задней подвески в сбо
р
е
34-11
ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

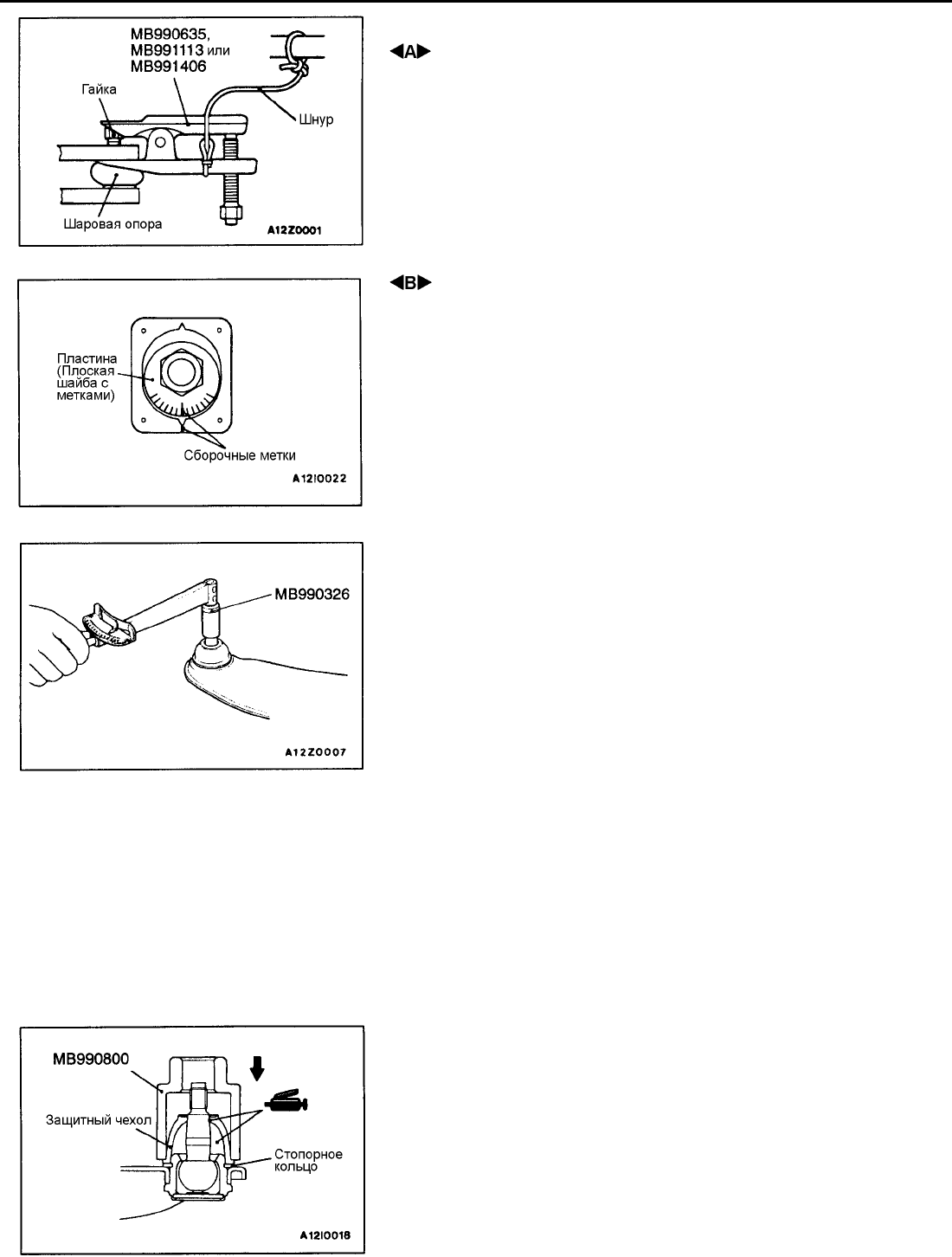

ОТСОЕДИНЕНИЕ ВСПОМОГАТЕЛЬНОГО РЫЧАГА
ЗАДНЕЙ ПОДВЕСКИ ОТ КУЛАКА
Внимание:
1. Ослабьте гайку пальца шаровой опоры, но не отворачивайте ее с
пальца совсем.
2. Для предотвращения отскакивания съемника, необходимо
предварительно привязать его шнуром или проволокой.
ОТВОРАЧИВАНИЕ БОЛТА КРЕПЛЕНИЯ
ВСПОМОГАТЕЛЬНОГО РЫЧАГА ЗАДНЕЙ ПОДВЕСКИ В
СБОРЕ
Нанесите сборочные метки на поперечную балку и пластину перед
отворачиванием болта.
ПРОВЕРКА
ПРОВЕРКА МОМЕНТА ВРА ЩЕНИЯ ПАЛЬЦА ШАРОВОЙ
ОПОРЫ ВСПОМОГАТЕЛЬНОГО РЫЧАГА ЗАДНЕЙ
ПОДВЕСКИ
1. Покачайте несколько раз палец шаровой опоры, наденьте на него
гайку, и, при помощи специального динамометрического ключа
измерьте момент вращения пальца шаровой опоры.
Номинальная величина: 1,0 - 2,6 Н⋅
⋅⋅
⋅м
2. Если измеренная величина превышает номинальную, то замените
вспомогательный рычаг задней подвески (в сборе).
3. Если измеренные величины меньше номинальных величин, проверьте
легкость движения пальца в шаровой опоре. Если палец не заедает и
отсутствует чрезмерный люфт, то использование такой шаровой
опоры (шарового шарнира) допускается.
ПРОВЕРКА ЗАЩИТНОГО ЧЕХЛА ШАРОВОЙ
ОПОРЫ ВСПОМОГАТЕЛЬНОГО РЫЧАГА
ЗАДНЕЙ ПОДВЕСКИ
1. Проверьте защитный чехол на наличие трещин или повреждения,
нажимая на него пальцем.
2. Если защитный чехол имеет трещины или повреждения, замените
вспомогательный рычаг задней подвески (в сборе).
ПРИМЕЧАНИЕ:
Трещины и повреждения защитного чехла могут вызвать повреждение
шаровой опоры. Если защитный чехол поврежден во время выполнения
работ по обслуживанию, замените защитный чехол.
