Manual

SRS - Поиск неисправностей
52B-20

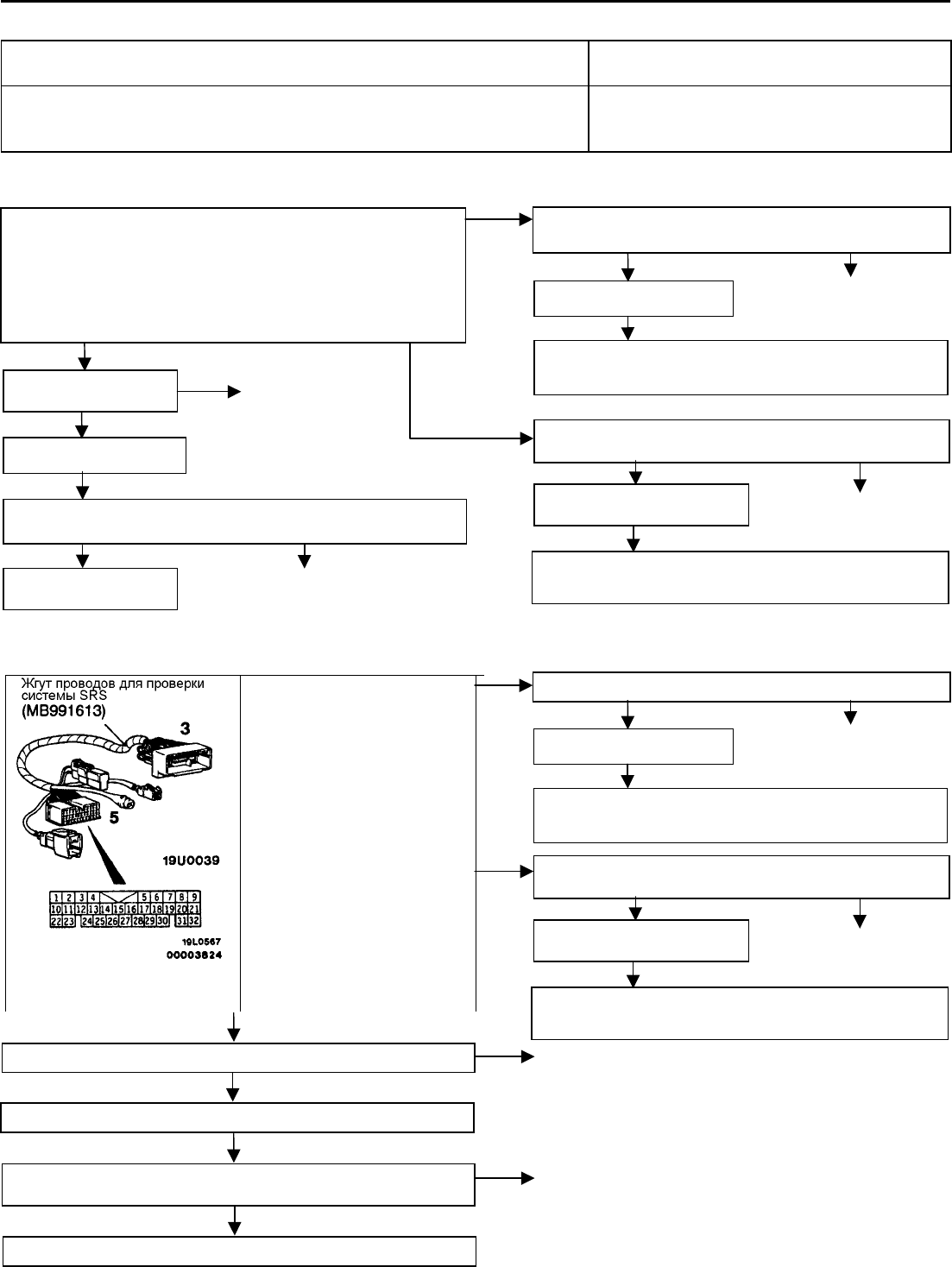

Методика № 2
Связь с MUT-II невозможна.
(Связь невозможна только с SRS)
Вероятные причины
Вероятной причиной является либо разрыв цепи на выходе линии диагностики систе-
мы SRS, либо цепи питания (включая провод "массы").
• Неисправность жгутов проводов или разъемов
• Неисправность электронного блока управления
SRS
<Автомобили с боковыми подушками безопасности SRS>
<Автомобили без боковых подушек безопасности SRS>
Проверьте наличие при-
знака неисправности.
NG
Измерьте на разъеме С-43 электронного блока управления SRS.
Отсоедините разъем, и измерьте со стороны жгута проводов.
(1) Состояние цепи между выводом 14 и «массой», и между выводом
15 и «массой»
Норма: Цепь замкнута
(2) Напряжение между выводом 9 и «массой», и между выводом 12 и
«массой»
Норма: 9 В или больше
Проверьте разъемы:
С-43, С-20
Проверьте разъем:
С-43
OK
NG
Отремонтируйте
Проверьте жгут проводов между электронным блоком управления
системой SRS и диагностическим разъемом.
Проверьте разъемы:
С-43, С-134, С-131
Проверьте наличие признака
неисправности.
OK
Проверьте наличие признака
неисправности.
OK
OK
Проверьте жгут проводов между электронным блоком управ-
ления SRS и «массой», и отремонтируйте при необх одимости.
NG
(
2
)
NG
Проверьте жгут проводов между электронным блоком управ-
ления SRS и замком зажигания IG
1
, и отремонтируйте при
необходимости.
NG
NG
Отремонтируйте
NG
Отремонтируйте
Замените электронный
блок управления SRS.
OK
NG
Отремонтируйте
(
1
)
NG
Измерьте на разъеме 5 прове-
рочного жгута SRS:
• Отсоедините разъем С-44
электронного блока управле-
ния SRS.
• Подсоедините разъем 3 жгута
проводов для проверки сис-
темы SRS к разъему элек-
тронного блока управления
SRS.
(1) Состояние цепи между выво-
дом 20 и «ма ссой», и между
выводом 21 и «массой»
Норма: Цепь замкнута
(2) Напряжение между выводом
13 и «массой»
Норма: 9 В или больше
(3) Напряжение между выводом
14 и «массой»
Норма: 9 В или больше
Проверьте разъем: С-44
Проверьте разъемы:
С-44, С-134, С-131
Проверьте наличие признака
неисправности.
OK
Проверьте наличие признака
неисправности.
OK
Проверьте жгут проводов между электронным блоком управ-
ления SRS и «массой», и отремонтируйте при необх одимости.
NG
Проверьте жгут проводов между электронным блоком управ-
ления SRS и замком зажигания IG
1
, и отремонтируйте при
необходимости.
NG
NG
Отремонтируйте
NG
Отремонтируйте
1 NG
2, 3 NG
OK
Проверьте разъемы: С-44, C-20.
OK
Проверьте наличие признака неисправности.
NG
Отремонтируйте
Проверьте жгут проводов между электронным блоком управления SRS
и диагностическим разъемом.
NG
NG
Отремонтируйте
OK
Замените электронный блок управления SRS.
