SRS - Техническое обслуживание системы SRS
52B-22
МОДУЛИ ПОДУШЕК БЕЗОПАСНОСТИ, РУЛЕВОЕ КОЛЕСО
И ЧАСОВАЯ ПРУЖИНА
1. Снимите модули подушек безопасности, рулевое колесо и часовую
пружину (См. стр. 52В-32, 33).
Внимание:
Снятые модули подушек безопасности должны храниться в чис-
том, сухом мест е стороной раскрытия подушки безопасности
вверх.

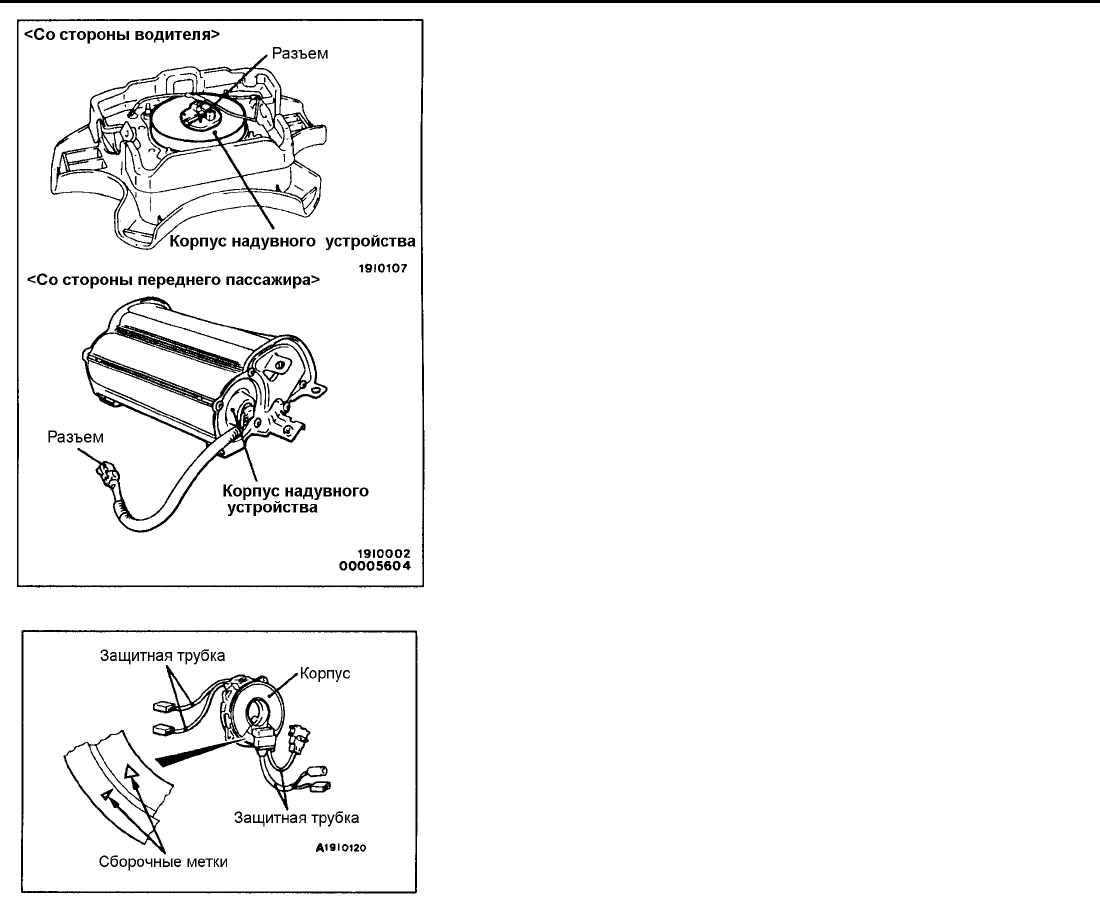

2. Убедитесь в отсутствии вмятин, трещин или деформации на защит-
ных накладках модулей.
3. Убедитесь в отсутствии повреждений на разъемах, деформации вы-
водов и перегибов проводов.
4. Убедитесь в отсутствии вмятин, трещин или деформации корпуса на-
дувного устройства.
5. Проверьте жгуты проводов и разъемы на наличие повреждений, и
выводы на наличие деформаций.
6. Проверьте разъемы часовой пружины и защитные трубки на наличие
повреждений, и выводы на наличие деформации.
7. Визуально проверьте корпус часовой пружины на наличие поврежде-
ний.
8. Совместите сборочные метки часовой пружины и после поворота пе-
редних колес автомобиля в строго параллельное продольной оси ав-
томобиля положение, установите часовую пружину в подрулевой пе-
реключатель.
Совмещение сборочных мет ок
Поверните полностью часовую пружину по часовой стрелке и затем
поверните назад примерно на 3 4/5 оборота против часовой стрелки
чтобы совместить сборочные метки.
Внимание:
Если сборочные метки часовой пружины совмещены неправиль-
но, рулевое колесо может не поворачиваться полност ью в пово-
роте, или плоский кабель внутри часовой пружины может по-
страдать, нарушая правильность работы SRS, что может привес-
ти к серьезным травмам водителя автомобиля и переднего пас-
сажира.
9. Установите кожухи рулевой колонки, рулевое колесо и модуль подуш-
ки безопасности.
10. Проверьте рулевое колесо на наличие шума, заданий или тугости
вращения.
11. Проверьте свободный ход рулевого колеса.
ЗАМЕНИТЕ КАЖДУЮ ДЕТАЛЬ НЕ ПРОШЕДШУЮ ВИЗУАЛЬНОЙ
ПРОВЕРКИ. (См. стр. 52В-32, 33).
Внимание:
SRS может не сработать, если одна из вышеуказанных деталей
будет установлена неправильно, что может привести к серьез-
ным травмам или смерти водителя автомобиля или переднего
пассажира.
