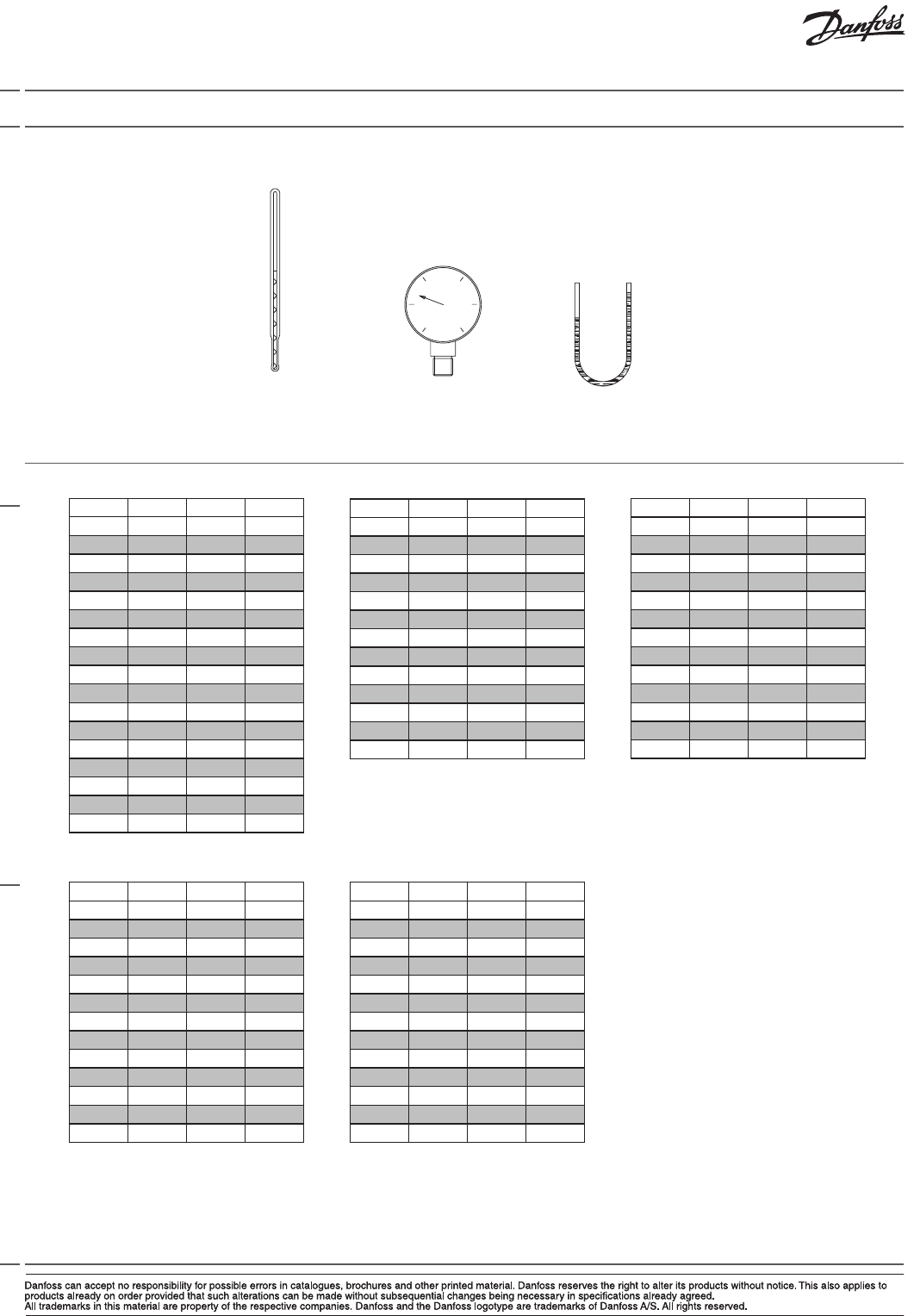

Owner's manual

DN 80 L/h L/s GPM
40% 11200 3,11 49,3
45% 12600 3,50 55,5
50% 14000 3,89 61,6
55% 15400 4,23 67,8
60% 16800 4,67 74,0
65% 18200 5,10 80,1
70% 19600 5,44 86,3
75% 21000 5,83 92,5
80% 22400 6,22 98,6
85% 23800 6,61 104,8
90% 25200 7,00 111,0
95% 26600 7,39 117,1
100% 28000 7,78 123,3
Note: 1 turn = 10%
DN 100 L/h L/s GPM
40% 15200 4,22 66,9
45% 17100 4,75 75,3
50% 19000 5,28 83,7
55% 20900 5,81 92,0
60% 22800 6,33 100,4
65% 24700 6,86 108,8
70% 26600 7,39 117,1
75% 28500 7,92 125,5
80% 30400 8,44 133,8
85% 32300 8,97 142,2
90% 34200 9,50 150,6
95% 36100 10,03 158,9
100% 38000 10,56 167,3
Note: 1 turn = 10%
DN 65 L/h L/s GPM
40% 8000 2,22 35,2
45% 9000 2,50 39,6
50% 10000 2,78 44,0
55% 11000 3,06 48,4
60% 12000 3,33 52,8
65% 13000 3,61 57,2
70% 14000 3,89 61,6
75% 15000 4,17 66,0
80% 16000 4,44 70,4
85% 17000 4,72 74,9
90% 18000 5,00 79,3
95% 19000 5,28 83,7
100% 20000 5,56 88,1
Note: 1 turn = 10%
DN 40 L/h L/s GPM
20% 1500 0,416 6,6
25% 1875 0,520 8,3
30% 2250 0,625 9,9
35% 2625 0,729 11,6
40% 3000 0,833 13,2
45% 3375 0,937 14,9
50% 3750 1,041 16,5
55% 4125 1,145 18,2
60% 4500 1,250 19,8
65% 4875 1,354 21,5
70% 5250 1,458 23,1
75% 5625 1,562 24,8
80% 6000 1,666 26,4
85% 6375 1,770 28,1
90% 6750 1,875 29,7
95% 7125 1,979 31,4
100% 7500 2,083 33,0
Note: 1 turn = 10%
DN 50 L/h L/s GPM
40% 5000 1,386 22,0
45% 5625 1,562 24,8
50% 6250 1,736 27,5
55% 6875 1,909 30,3
60% 7500 2,083 33,0
65% 8125 2,256 35,8
70% 8750 2,430 38,50
75% 9375 2,604 41,3
80% 10000 2,777 44,0
85% 10625 2,951 46,8
90% 11250 3,125 49,5
95% 11875 3,298 52,3
100% 12500 3,472 55,0
Note: 1 turn = 10%
–10…120 °C
Δp
max.
= 400 kPa (4 bar)
PN 16
Installation Guide AB-QM DN 40-100
73693790/VI.A7.E2.3T
Produced by Danfoss A/S © 07/2013
