l SCSI または SATA ドライブへの P3 および P5 コネクタ
l ディスケットドライブへの P7 コネクタ（該当する場合）
l オプティカルドライブへの P8 コネクタ（該当する場合）
4. 1 番のプラスドライバを使って、電源装置を背面パネルに固定している 2 本のプラスネジを緩めます。
5. 電源装置リリースボタンを押しながら、電源装置をシステム正面に向かってスライドさせてから、持ち上げてシャーシから取り外します。図 6-1 を参照してください。

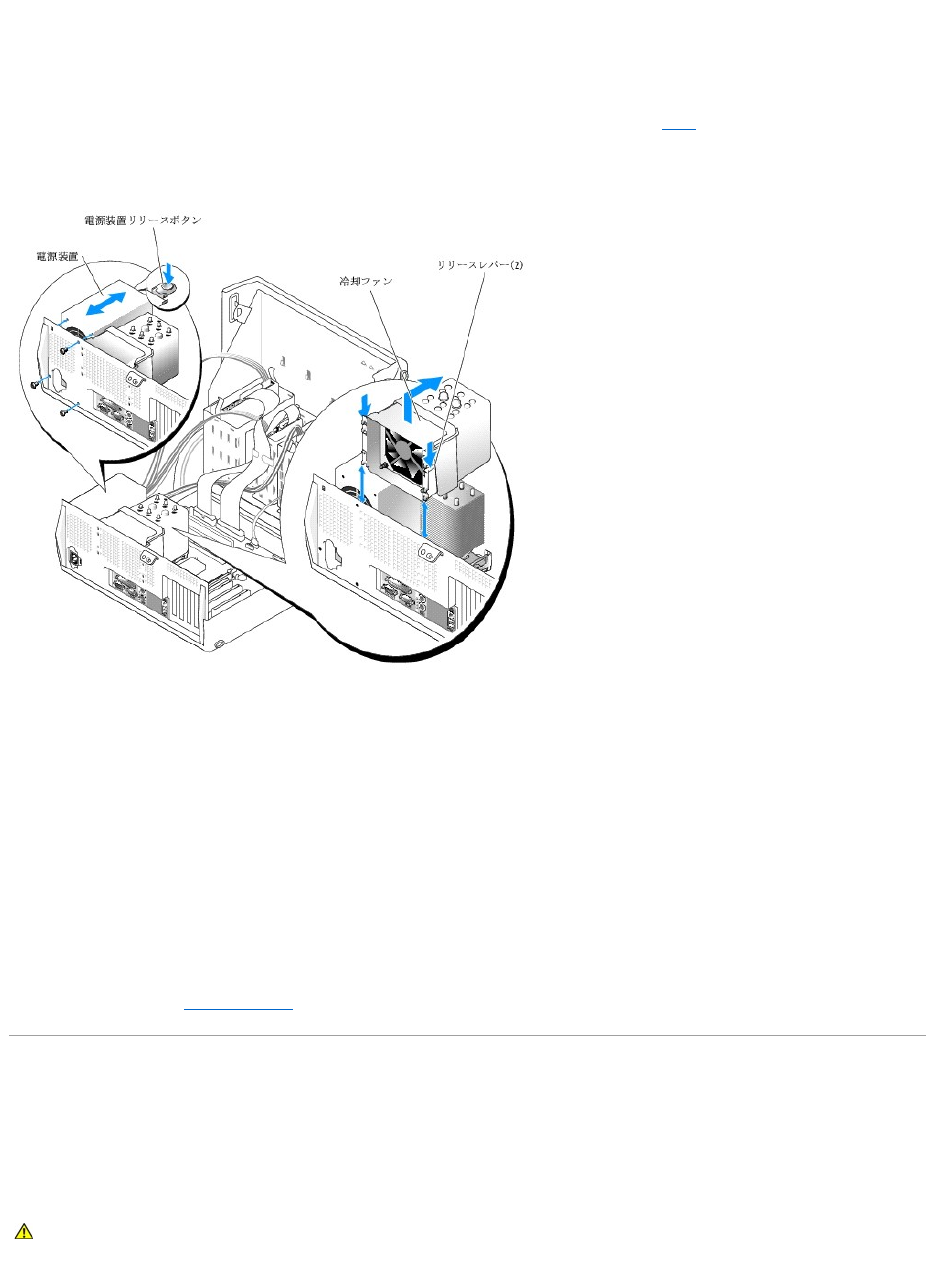

図6-2 電源装置および冷却ファンの取り外し


電源装置の取り付け
1. 新しい電源装置を取り付ける準備をします。
2. 電源装置の取り付け穴と背面パネルの取り付け穴の位置を合わせます。
3. カチッと音がして所定の位置に収まるまで、電源装置を背面パネルに向かってスライドさせます。
4. 1 番のプラスドライバを使って 2 本のプラスネジを締め付け、電源装置を背面パネルに固定します。
5. 次のケーブルを取り付けなおします。
l システム基板への P1 および P2 コネクタ
l SATA ドライブへの P3 および P5 コネクタ
l ディスケットドライブへの P7 コネクタ（該当する場合）
l オプティカルドライブへの P8 コネクタ（該当する場合）
6. システムカバーを閉じます。「システムカバーを閉じる」を参照してください。

冷却ファン
プロセッサ冷却ファンエアフローカバーは冷却ファンアセンブリの一部です。ファンとエアフローカバーは 1 つのユニットとして交換します。

冷却ファンの取り外し
1. システムとシステムに接続されている周辺機器の電源を切って、システムを電源コンセントから外します。
警告： 安全上の注意、コンピュータ内部の作業、および静電気 障害への対処の詳細については、『製品情報ガイド』を参照してください。
