1-2 Dell PowerVault 51F-Glasfaserkanalschalter mit 8 Schnittstellen Installations- und Fehlerbeseitigungshandbuch
Kühlanforderungen
Kühlluft wird durch die sechs in der Nähe der Gehäuse-Rückseite befindlichen Lüfter
eingezogen. Durch Belüftungsöffnungen an der Vorderseite des Schalters tritt die
Luft wieder aus.
ANMERKUNG: Die vorderen oder hinteren Belüftungsöffnungen dürfen nicht blok-
kiert werden. Der Schalter muß zur Kühlung freien Zugang zur Umgebungsluft haben.
Stromanforderungen
Die Stromverbindung des Schalters erfolgt über eine Schalter-Steckbuchse vorne
rechts auf dem Schalter, wie in Abbildung 1-1 gezeigt. Die PowerVault 51F Schalter-
Stromanforderungen sind folgende:
•
Ordnungsgemäß verlegte, geerdete Steckdose
•
Eingangsspannung: 90 bis 257 VAC (Volts Alternating Current [Volt Wechsel-
stromspannung])
•
Gesamtleistung: Bis zu 110 Watt (je nach Konfiguration; siehe Anhang A, “Tech-
nische Daten”, im Benutzerhandbuch)
•
Eingangsfrequenz: 50 bis 60 Hz (Hertz)
Der Schalter besitzt ein Netzteil mit automatischer Spannungsanpassung für den
Spannungsbereich des Schalters.

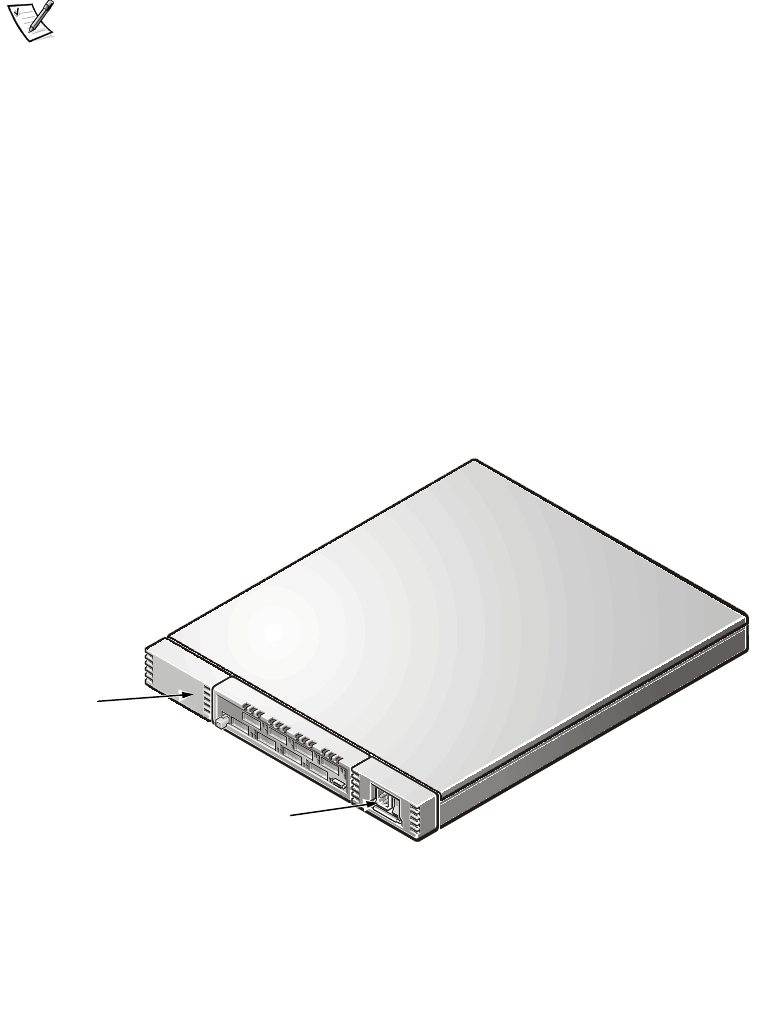

Abbildung 1-1. PowerVault 51F Schalter Vorderansicht
Netzteil 1
Netzteil 2
(optional)
