1-8 Dell PowerVault 51F-Glasfaserkanalschalter mit 8 Schnittstellen Installations- und Fehlerbeseitigungshandbuch
Die Position der Blende regulieren
Wenn der Schalter in einem Rack installiert wird, das nicht von Dell hergestellt wurde,
muß die Blendenposition eventuell geändert werden, damit die Türen des Racks rich-
tig geschlossen werden können. Um die Position der Blende zu regulieren, folgende
Schritte ausführen:
1. Die Schrauben und die Montageklammer von einer Seite der Blende entfernen
(siehe Abbildung 1-5).
2. Die Blendenkappe so regulieren, daß die vorderen Öffnungen mit den Montage-
öffnungen an der Verteilereinheit ausgerichtet sind (siehe Abbildung 1-5).
3. Die Montageklammer und die Schrauben wieder anbringen.
4. Diese Schritte für die andere Seite der Blende wiederholen.

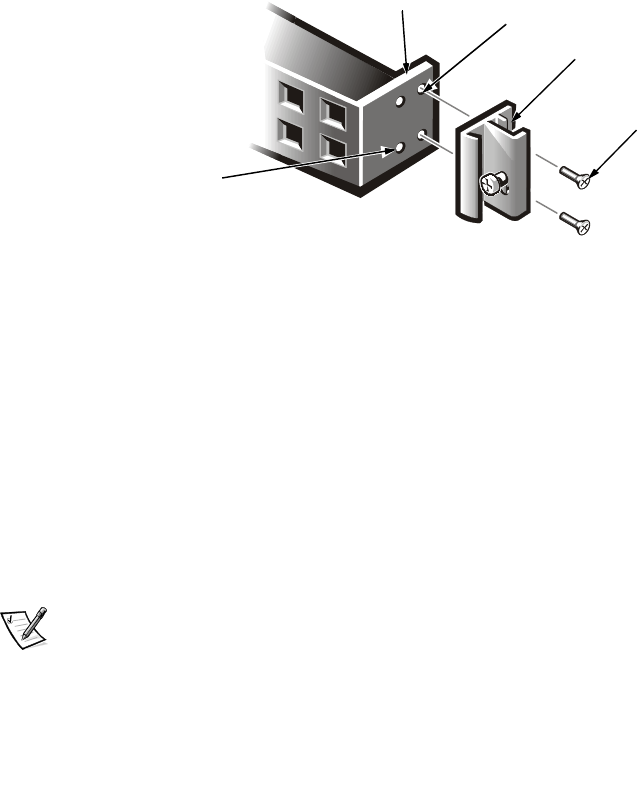

Abbildung 1-5. Position der Blende regulieren
Äußere Schienen installieren
Die äußeren Schienen werden wie folgt ins Rack installiert:
1. Die Schraubenlöcher der Fest- und der einstellbaren Halterungen mit den Schrau-
benlöchern des Racks ausrichten.
Die Festhalterungen sind an der Vorderseite des Racks zu befestigen. Die
verstellbaren Halterungen sind an der Rückseite zu befestigen. Das obere
Schraubenloch an jeder Halterung muß mit dem oberen Schraubenloch einer
EIA-Einheit (Electronic Industries Association [Int. Normungsgremium]) im Rack
ausgerichtet werden. Neben dem oberen Schraubenloch einer EIA-Einheit befin-
det sich ein Punkt (siehe Abbildung 1-6).
ANMERKUNG: Die Schienen müssen innerhalb einer EIA-Einheit befestigt wer-
den. Die Höhe des Schalters entspricht einer EIA-Einheit.
10-32 x 0,25-Zoll
Schrauben (2)
Montageklammer
hintere Öffnungen (2)
vordere
Öffnungen (2)
Blendenkappe
