support.dell.com Dell PowerVault 51F-Schalter installieren 1-11
5. Die Flügelschrauben an der Blende anziehen, um den Schalter und die Schienen-
baugruppe am Rack zu sichern.
Die Flügelschrauben führen durch die Schraubenlöcher im Rack und durch die
mittleren Schraubenlöcher der Festhalterungen.
Kabelführungsschiene installieren
1. Den Schalter von der Rückseite des Racks aus etwa 7 cm herausziehen.
Der Schalter sollte in dieser Position einrasten.
2. Das Ende der Kabelführungsschiene an der inneren Schiene anbringen. Hierzu
die beiden T-Nasen in die beiden T-Schlitze einsetzen, bis die Halterungsklammer
einrastet (siehe Abbildung 1-8).

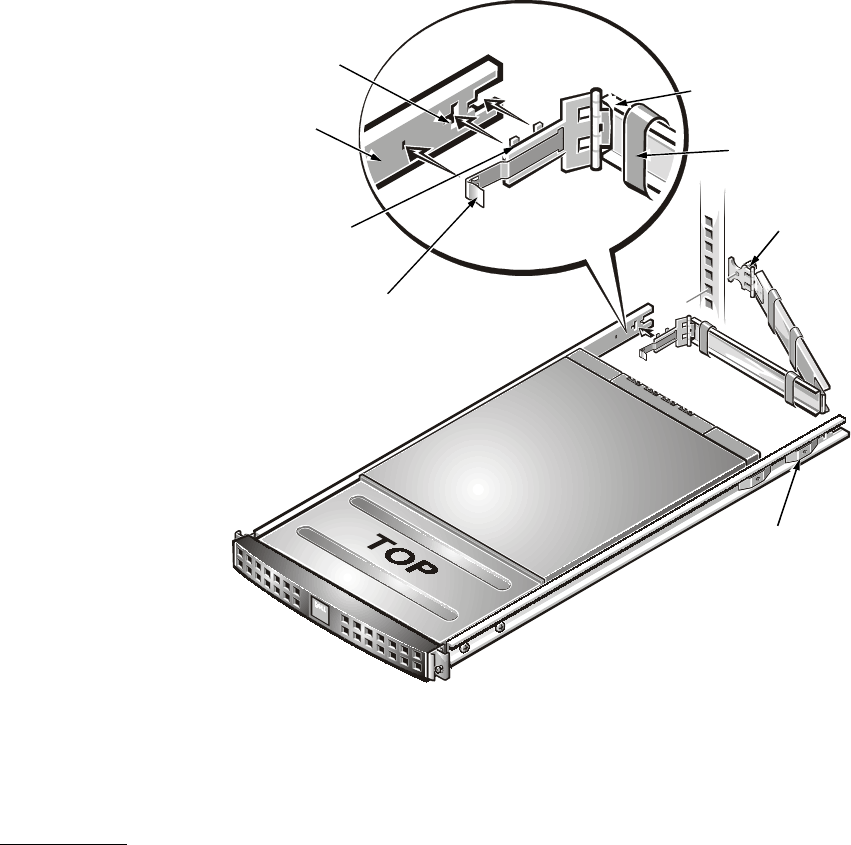

Abbildung 1-8. Kabelführungschiene installieren
Klettstreifen
Kabelführungsschiene
T-Nasen
T-Schlitze
Halterungsklammer
Flügel-
schraube
innere
Schiene
Sicherungs-
Freigaberiegel
