1-14 Dell PowerVault 51F-Glasfaserkanalschalter mit 8 Schnittstellen Installations- und Fehlerbeseitigungshandbuch
Kupfer- und Glasfaserkabel verschiedener Längen sind von Dell erhältlich. Diese
Kabel sind von Dell entworfen und genehmigt worden. Dell empfiehlt den Gebrauch
dieser Kabel, um einen korrekten Betrieb des PowerVault 51F-Systems zu
gewährleisten.
Glasfaserkabelverbindungen werden zum Frontbedienungsfeld des Schalters mit
Hilfe standardmäßiger Dual-SC-Steckanschlüsse hergestellt, wie in Abbildung 1-9
gezeigt.

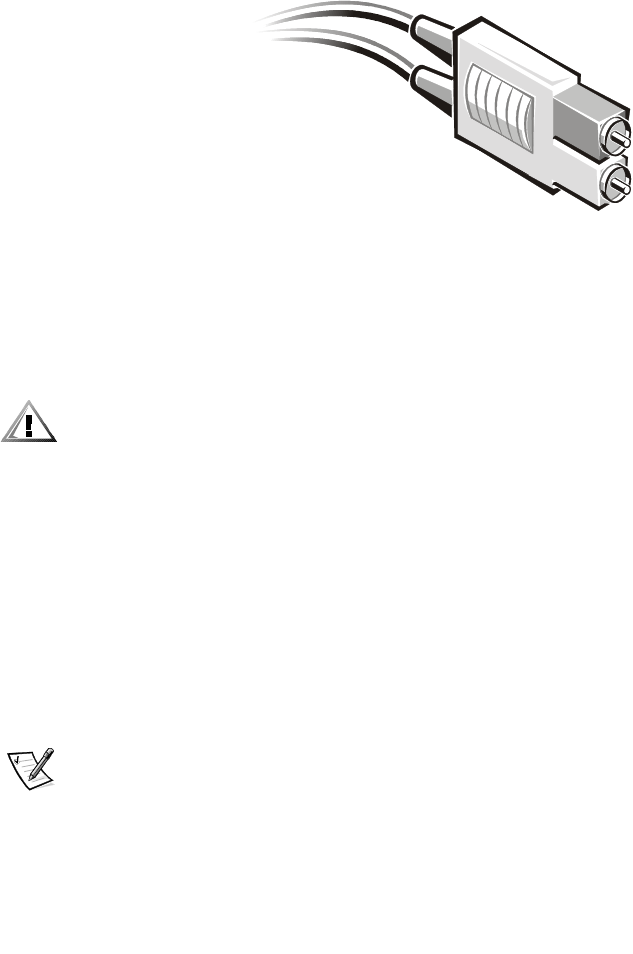

Abbildung 1-9. Dual-SC-Glasfasersteckanschluß
Die Stecker sind kodiert und müssen korrekt ausgerichtet in die Anschlüsse des
GBIC-Moduls gesteckt werden. In den meisten Fällen hat einer der beiden Anschluß-
stecker eine unterschiedliche Farbe, um die korrekte Steckerausrichtung zu
vereinfachen.
VORSICHT: Den Schutzstecker vom GBIC-Modul entfernen. Den Glasfaser-
stecker nicht gewaltsam in das GBIC-Modul einstecken, da ansonsten der
Stecker, das GBIC-Modul oder beide beschädigt werden können. Sicher-
stellen, daß die Glasfaseroberfläche frei von Staub oder Verunreinigungen
ist, bevor der Stecker in das GBIC-Modul gesteckt wird.
Ethernet-Anschluß
Durch Anschließen eines vorhandenen Ethernet 10/100BASE-T-LAN (Local Area Net-
work [lokales Netzwerk]) an den Schalter über den RJ-45-Anschluß auf dem Frontbe-
dienungsfeld besteht Zugriff auf den internen SNMP-Agenten (Simple Network
Management Protocol [einfaches Netzwerk-Verwaltungsprotokoll]) des Schalters. Auf
diese Weise wird ein systementfernter Telnet- und Web-Zugang für systementfern-
tes Überwachen und Testen verfügbar.
ANMERKUNGEN: Die Verbindung ist nur für Telnet, den SNMP-Agenten und den
Web-gestützten Serverzugriff verfügbar. Über diese Verbindung sind keine Glasfaser-
kanaldienste verfügbar.
Es kann jeweils nur eine Telnet-Sitzung geöffnet werden.
