Einzel-Schalterarchitektur
Die einfachste Architektur besteht aus einer Einzel-Schaltertopologie, wie in
Abbildung 2-1 dargestellt.

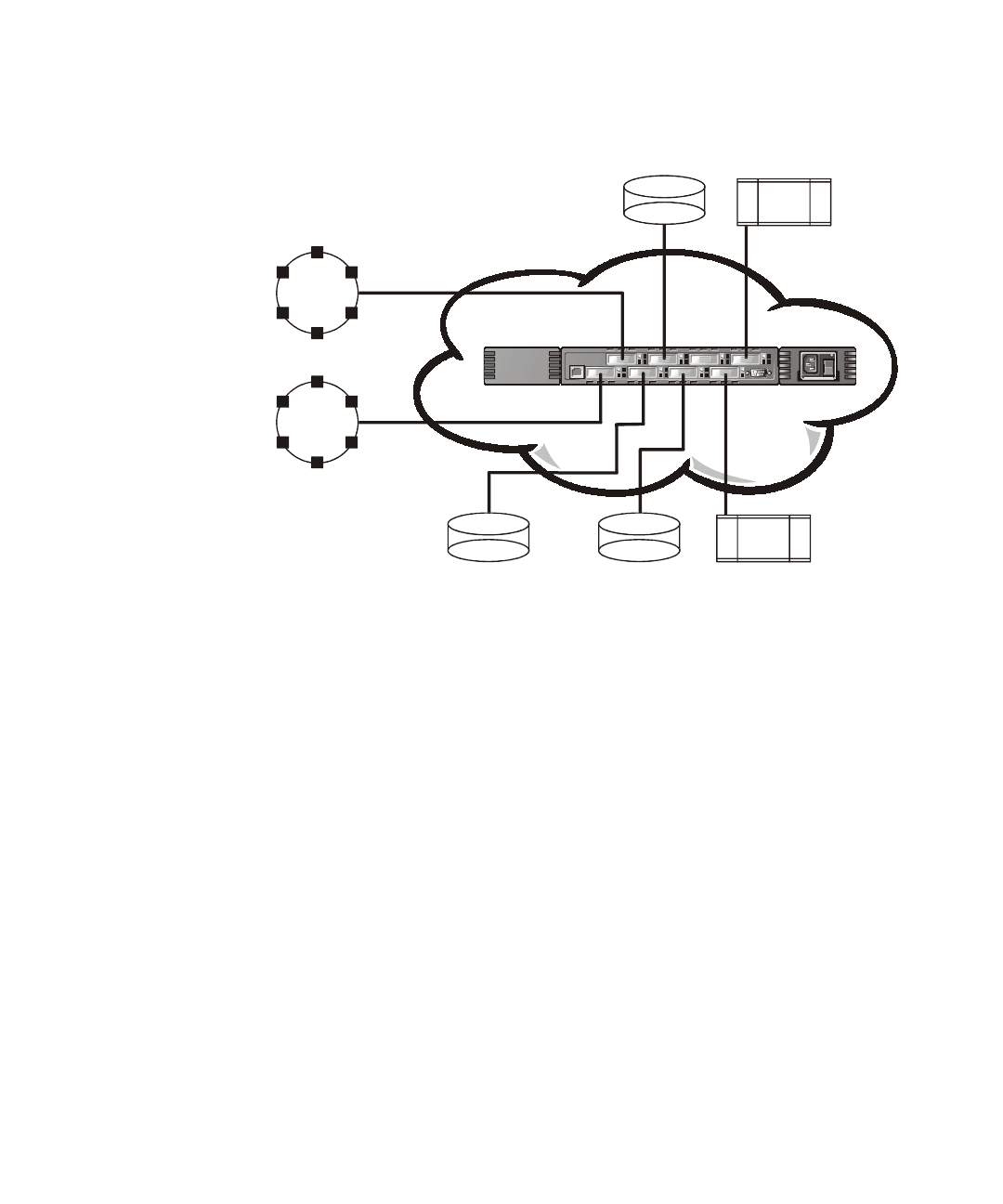

Abbildung 2-1. Beispiel einer Einzel-Schaltertopologie
Abbildung 2-1 zeigt die F_Schnittstellen und FL_Schnittstellen des Schalters und die
entsprechenden N_Schnittstellen- und NL_Schnittstellenverbindungen auf der Gerä-
teseite. Die Schalterverbindungen werden wie in der physischen Installation gezeigt.
Funktionsmäßig wird der Schalter zu einer Architektur mit Geräten, die mit allen ande-
ren Geräten durch die Architektur verbunden werden.
Jede Verbindung ist eine Vollduplex-Verbindung mit Übertragungen bis zu einer Band-
breite von 1 Gbps gleichzeitig in beide Richtungen zwischen der Architektur und den
architekturverbundenen Geräten.
Beispiel einer Doppel-Schaltertopologie
Die Doppel-Schaltertopologie erhöht die Anzahl der Verbindungen und die Verbund-
Architekturbandbreite, wie schematisch in Abbildung 2-2 dargestellt. Die Schalter
werden physisch verbunden gezeigt, obwohl die Verbindungen in der Architektur
transparent sind. Funktionsmäßig erscheinen die Geräte direkt miteinander verbun-
den zu sein.
Daten
Daten
Daten
N_Anschluß
N_AnschlußN_Anschluß
N_Anschluß
Großrechner
Großrechner
F_Anschluß
F_Anschluß
F_Anschluß
F_Anschluß
F_Anschluß
FL_Anschluß
FL_Anschluß
N_Anschluß
NL_Anschluß
NL_Anschluß
JBOD
JBOD
Architektur
