Configurations de disques PowerVault DL2200 s'exécutant sous l'édition Windows Server
2008 Standard x64
Le PowerVault DL2200 prend en charge les lecteurs SAS ou Nearline SAS uniquement. Le système d'exploitation réside
sur un disque virtuel RAID 1 (mis en miroir) se trouvant au sein du système. Ces disques apparaissent en tant que
logements 12 et 13 dans Dell OpenManage Server Administrator. Pour en savoir plus sur ces disques, voir
Dell
PowerVault DL2200 Owner's Manual
(Manuel du propriétaire Dell PowerVault DL2200), à l'adresse support.dell.com/
manuals.
La configuration standard comprend un disque de rechange dans le logement 0, un groupe de disques occupant les
logements 1 à 5, et un groupe de disques occupant les logements 6 à 11. La configuration automatique des disques crée
un ou plusieurs disques virtuels RAID 5 sur chaque groupe de disques.
La configuration standard du boîtier de stockage PowerVault MD1200 est identique à celle des logements 0 à 11 du
boîtier DL2200.

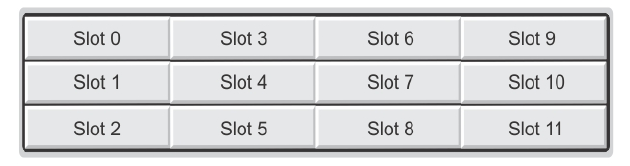

Figure 9. Logements de disques Dell PowerVault DL2200, DL2300 et MD1200
Configurations de disques PowerVault DL2200 s'exécutant sous l'édition Windows Server
2008 R2
Outre la configuration standard du RAID 5 prise en charge sous l'édition Windows Server 2008 Standard x64, les boîtiers
de stockage DL2200 et MD1200 prennent en charge des configurations standard RAID 6 alternatives si les conditions
suivantes sont remplies :
• La pile du logiciel du serveur doit être de version 3.3 ou ultérieure
• CommVault Simpana doit être de version 9.0 SP2 ou ultérieure
La configuration standard RAID 6 comprend un groupe de disques occupant les emplacements 0 à 5, et un groupe de
disques occupant les emplacements 6 à 11. La configuration automatique des disques crée un ou plusieurs disques
virtuels RAID 6 pour chaque groupe de disques.
La configuration standard RAID 6 comprend un groupe de disques unique occupant les emplacements 0 à 11. La
configuration automatique de disques crée un ou plusieurs disques virtuels RAID 6 sur le groupe de disques.
Configurations de disques PowerVault DL2300
Le système PowerVault DL2300 prend en charge les lecteurs SAS ou Nearline SAS uniquement. Le système
d'exploitation réside sur un disque virtuel RAID 1 (mis en miroir) se trouvant sur les emplacements à branchement à
chaud à l'arrière du système. Ces disques apparaissent en tant qu'emplacements 12 et 13 dans Dell OpenManage
Server Administrator. (Voir la figure Emplacements de disques Dell PowerVault DL2200, 2300 et MD1200.) Pour plus
d'informations sur ces disques, voir
Dell PowerVault DL2300 Hardware Owner’s Manual (Manuel du propriétaire du
matériel des systèmes Dell PowerVault DL2300)
à l'adresse support.dell.com/manuals.
