10. Po dokončení pájení pečlivě ověřte, zda jsou všechny komponenty na desce umístěny polaritou
ve správné poloze. Pokud je to nezbytné odstraňte cínové stopy přesahující okolí spoje a které
tak mohou přemostit obvod a způsobit tak zkrat. V takovém případě může dojít k poškození
modulu.
11. Vezměte na vědomí tu skutečnost, že případné chyby v zapojení komponent nebo vytvoření
nekvalitních spojů může výrazně ovlivnit řídící funkci celého modulu.
Montáž komponent na desku
Rezistory
Dodržte ohyb drátků rezistoru ve stanoveném úhlu 45 °, který zajišťuje optimální a stabilní uchycení
a ochranu proti vytržení na desce. Konce drátků pájejte na opačné straně desky, než je umístěn
rezistor.
V modulu jsou použity uhlíkové rezistory s tolerancí přesnosti 5 %. Označeny jsou pruhem zlaté barvy,
která uvedenou toleranci uvává. Rezistory mají většinou čtyři různě barevné proužky, které udávají
jejich přesné parametry. Pakliže chcete zjistit parametry rezistoru prostřednictvím barevných symbolů,
uchopte rezistor tak, aby zlatý proužek byl na pravé straně (kód se čte zleva doprava).
Označení rezistoru: Barva proužku: Výkon:
R1 = 22 k červená, červená, oranžová
R2 = 0,22 R červená, červená, stříbrná (1 Watt)
nebo 0,27 R červená, fialová, stříbrná (1 Watt)
R3 = 1 k hnědá, černá, červená
R4 = 1 k hnědá, černá, červená
Diody
Drátky diod se ohýbají do pravého úhlu s povrchem desky. Nejdůležitější je zapojení diod z hlediska
jejich polarity (pozice katody). Po vložení diody do obvodu a zapájení je vhodné přečnívající dráty na
druhé straně desky zkrátit.
D1 = 1 N 4001, 4002, atd. Silikonová výkonová dioda
D2 = 1 N 4001, 4002, atd. Silikonová výkonová dioda
Tranzistory
Poznámka k umístění: Tranzistor musí být na desce umístěn naprosto přesně.
Jeho orientace a vývody vychází
z plošky. Vývody tranzistoru se nikdy
nesmí křížit. Na desce musí být
dodržena vzdálenost nejméně 5 mm
od ostatních komponentů.
Tranzistor T2 má vestavěný chladič
a proto se na desku umísťuje se
vodorovně. Typové označení tranzistoru
musí zůstat dobře viditelné.
Tranzistory musí být velmi opatrně
a krátce pájeny. V případě přehřátí
hrozí velmi snadno jejich zničení.
T1 = 517 BC Darlingtonův tranzistor
T2 = BD 433, 435 nebo 437 Darlingtonův tranzistor
T3 = BC 547, 548, 549 A, B nebo C Výkonový rezistor
Kondenzátory
Kondenzátory zapojte do obvodu a jeho drátky ve spoji mírně ohněte ve směru od sebe.
Dbejte na dodržení správné polarity u elektrolytických kondenzátorů.
Upozornění! Dbejte na umístění kondenzátorů polaritou do správné polohy.
Někteří výrobci zpravidla označují buď kladný "+" nebo jen záporný pól "-".
(výrobce Elko).
C1 = 47 µF nebo 100 µF Elko
C2 = 4,7 µF Elko
Připojovací svorka
Umístěte svorku do odpovídající polohy a připájejte vstupní kontakty do desky.
Vzhledem k větší oblasti propojení je nutné spoje letovat o něco déle.
1 x 3 pólová svorka
Potenciometr
Jako poslední do obvodu připájejte potenciometr.
P1 = 10 k (zrychlení / zpomalení)
Závěrečná kontrola
Před uvedením obvodu do provozu znovu ověřte správné umístění a polaritu u všech komponentů.
Zkontrolujte také, zda se u součástek nenachází přebytečné množství cínu, které by mohlo způsobit
zkrat v obvodu a tím i poškození komponentů. Zkraťte přečnívající kusy vodičů / kontaktů na straně
spojů. V případě správně provedených a čistých spojů je zajištěna kvalita a správná funkce celého
obvodu modulu.

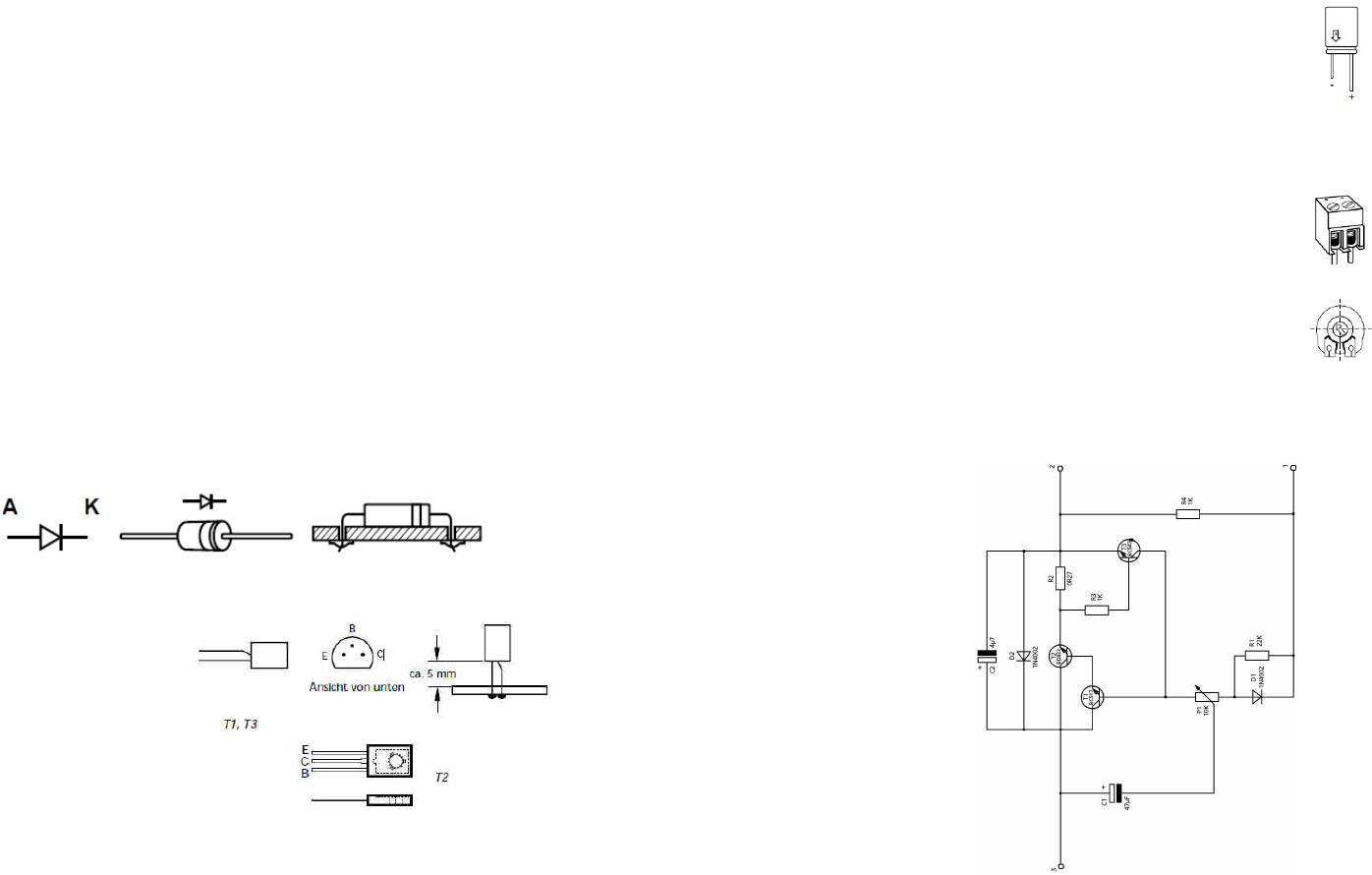

Schéma zapojení
