Instructions

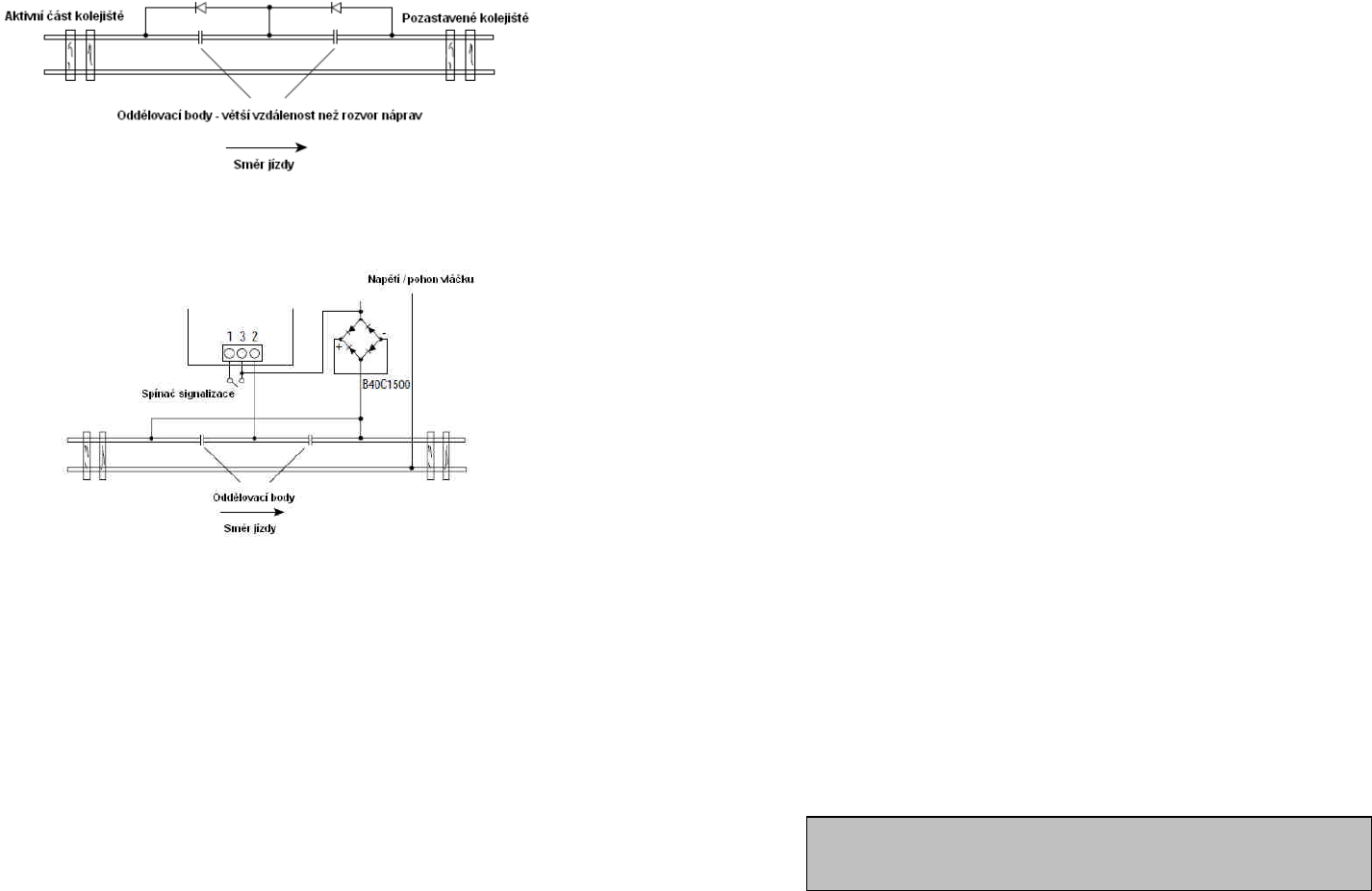

Vzhledem k tomu, obvod je ovládán pomocí regulace napětí, dochází při signalizaci „Volno“ k poklesu
napětí do hodnoty přibližně 1,5 V. Tento stav lze odstranit pomocí usměrňovače nebo osazením
čtyřmi diodami (1 N 4002). Díky funkci usměrňovače se v celém obvodu pro jízdu i brždění nachází
stejná hodnota napětí.
Poruchy a závady
V případě, že již dále nelze zajistit bezpečný provoz modulu, musí být zařízení vyřazeno z provozu
a nesmí dojít k jeho nahodilému použití. Jedná se zejména o následující případy:
• Je-li modul viditelné poškozen.
• Modul správně nefunguje.
• Jsou-li některé části modulu uvolněné a jsou-li přerušeny integrované spoje.
• Modul funguje pouze, je-li připojen ke zdroji napájení.
• Instalaci zařízení s provozním napětím převyšujícím 35 V smí provádět výhradně kvalifikovaný
odborník.
• Zařízení je možné instalovat do libovolné polohy.
• Maximální zátěž modulu po připojení dalších zařízení nesmí překročit 2 A!
• Při instalaci zařízení dbejte na to, aby nedošlo k poškození připojených vodičů.
• Provozní teplota modulu je v rozsahu 0 °C a 40 °C.
• Zařízení je určené pouze pro použití v suchých, vnitřních prostorách.
• Při přemístění modulu z chladnější místnosti do teplejší (a naopak) vyčkejte nejméně 2 hodiny
před jeho dalším použitím. V důsledku kondenzace vlhkosti může následně dojít k poškození
výrobku.
• Modul nesmí být provozován ve venkovním nebo vlhkém prostředí.
• Pokud je zařízení vystaveno vibracím a silným otřesům, je nezbytné zajistit dostatečné zpevnění
modulu. Modul vždy instalujte do nehořlavého prostředí.
• Modul umístěte v dostatečné vzdálenosti, umyvadel, sprchových koutů, van a ostatních
objektů s obsahem kapaliny.
• Výrobek chraňte před vlhkostí, stříkající vodou a zdrojů extrémního tepla.
• Modul se nesmí používat v prostředí s výskytem hořlavin a prachu!
• Výrobek není hračka a nepatří tak do rukou dětem.
• Provoz modulu musí být vždy pod dohledem odborníka.
• Při komerčním provozu modulu musí dojít k seznámení obsluhy s jeho používáním.
• Používejte výhradně originální díly a příslušenství. V opačném případě hrozí nebezpečí zranění
nebo ke škodám na majetku.
• Veškeré opravy svěřte výhradně odbornému servisu. Neodbornými zásahy do modulu dochází
ke ztrátě záruky.
• Za provozu je modul bezpečně oddělen od fázového napětí.
• V případě, že dojde k úniku kapalin na desku modulu, ponechejte celé zařízení zkontrolovat
odborníkem. Zabráníte tím možnému poškození modulu a vzniku dalších škod.
Bezpečnostní pokyny
• Předtím, než dojde k otevření a opravě modulu, odpojte zařízení od zdroje napětí například
odpojením napájecího kabelu.
• Všechny komponenty modulu mohou být opravovány nebo vyměněny pouze v případě,
že nejsou připojeny ke zdroji napájení.
• Pravidelně kontroluje, zda nedošlo k poškození základní izolace vodičů připojených
v modulovém obvodu. Poškozené vodiče musí být před dalším provozem vyměněny.
• Při výměně komponentů modulu musí být přesně dodrženy jejich původní parametry
a charakteristiky.
• Připojení modulu k síťovému zdroji konzultujte vždy s odborníkem.
Součástí dodávky není univerzální adaptér pro všechny aplikace a modelové sestavy.
• Výběr vhodného napájecího adaptéru proto svěřte výhradně odborníkům.
• V případě neodborného připojení ke zdroji napájení výrobce nenese žádnou odpovědnost
za vznik škod. Připojení modulu je tak možné pouze pokud je použit vhodný originální
transformátor s usměrňovačem střídavého napětí.
• Práci na zařízeních s napětím převyšujícím 35 V smí provádět pouze kvalifikovaný pracovník.
• Modul smí být provozován pouze s krytem.
• Otevření krytu modulu je možné pouze, pokud je to nezbytné pro připojení napájecího adaptéru.
• Modul je dodáván v bezpečném stavu bez napětí (bez zbytkových kapacit a elektrického náboje).
Technické údaje
Maximální proudové zatížení 2 A
Rozměry 65 x 41 mm
Součástky a jejich spoje na modulu jsou precizně připájené. Při opravách nesmí být použito pájek,
jež využívají k tavení kyselinu. Neodborné pájení a vadný spoj může následně zapříčinit poškození
součástek modulu a jeho náročnou opravu. Opravy elektronických součástek vyžadují odborné
znalosti. Opravy proto vždy svěřte kvalifikované osobě.
