COMPETENCE B42000-1 Elektro-Einbaubackofen Montage- und Gebrauchsanweisung
Sehr geehrte Kundin, sehr geehrter Kunde, lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch. Beachten Sie vor allem den Abschnitt „Sicherheitshinweise“ auf den ersten Seiten. Bewahren Sie bitte diese Gebrauchsanweisung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Gerätes weiter. 1 3 2 Folgende Symbole werden im Text verwendet: Sicherheitshinweise Warnung: Hinweise, die Ihrer persönlichen Sicherheit dienen.
Inhalt Gebrauchsanweisung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Sicherheit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 Gerätebeschreibung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Gesamtansicht . . . . . . . . . . . . . . . . . . . . .
Backofen-Tür . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35 Backofen-Türglas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36 Was tun, wenn ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39 Backofen Innenmaße. . . . . . . . . . . . . . . .
Gebrauchsanweisung 1 Sicherheit Elektrische Sicherheit • Das Gerät darf nur durch einen konzessionierten Fachmann angeschlossen werden. • Bei Störungen oder Beschädigungen am Gerät: Sicherungen herausdrehen bzw. ausschalten. • Die Reinigung des Gerätes mit einem Dampfstrahl- oder Hochdruckreiniger ist aus Sicherheitsgründen verboten. • Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen.
So vermeiden Sie Schäden am Gerät • Legen Sie den Backofen nicht mit Alufolie aus und stellen Sie kein Backblech, keinen Topf etc. auf den Boden, da sonst das Backofenemail durch den entstehenden Hitzestau beschädigt wird. • Obstsäfte, die vom Backblech tropfen, hinterlassen Flecken, die sich nicht mehr entfernen lassen. Benutzen Sie für sehr feuchte Kuchen das Universalblech. • Die offene Backofentür nicht belasten. • Gießen Sie Wasser nie direkt in den heißen Backofen. Es können Emailschäden entstehen.

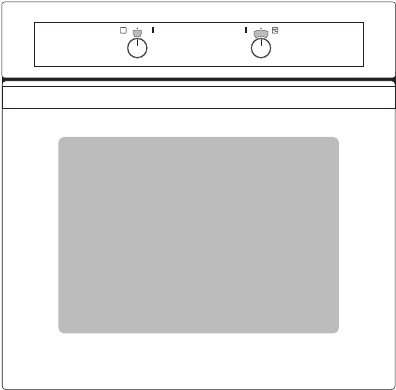

Gerätebeschreibung Gesamtansicht Bedienblende Türgriff Vollglastür 7
Bedienblende Betriebs-Kontrolllampe Backofen-Funktionen Temperatur-Kontrolllampe Temperatur-Wahl Ausstattung Backofen Oberhitze und Grillheizkörper Backofenbeleuchtung Einsatzebenen Fettfilter Backofenbeleuchtung Rückwandheizkörper Unterhitze Einschubgitter, herausnehmbar 8
Zubehör Backofen Kombi-Rost SUPER CLEAN Für Geschirr, Kuchenformen, Braten und Grillstücke. Der SUPER CLEAN-Kombi-Rost ist besonders einfach zu reinigen. Backblech SUPER CLEAN Für Kuchen und Plätzchen. Das SUPER CLEAN-Backblech ist besonders einfach zu reinigen. Universalblech SUPER CLEAN Für saftige Kuchen, Braten oder als Backblech bzw. Auffanggefäß für Fett. Das SUPER CLEAN-Universalblech ist besonders einfach zu reinigen.
Vor dem ersten Gebrauch Erstes Reinigen 1 3 Bevor Sie den Backofen das erste Mal benutzen, sollten Sie ihn gründlich reinigen. Achtung: Benutzen Sie keine scharfen, scheuernden Reinigungsmittel! Die Oberfläche könnte beschädigt werden. Verwenden Sie bei Metallfronten handelsübliche Pflegemittel. 1. Schalter Backofen-Funktionen auf Beleuchtung L stellen. 2. Alle Zubehörteile und Einschubgitter entnehmen und mit warmer Spülmittellauge reinigen. 3.
Bedienen des Backofens Backofen ein- und ausschalten Betriebs-Kontrolllampe Funktions-Anzeige Backofen-Funktionen Temperatur-Anzeige Temperatur-Kontrolllampe Temperatur-Wahl 1. Drehen Sie den Schalter Backofen-Funktionen auf die gewünschte Funktion. 2. Drehen Sie den Schalter Temperatur-Wahl auf die gewünschte Temperatur. Die gelbe Betriebs-Kontrolllampe leuchtet, solange der Backofen in Betrieb ist. Die rote Temperatur-Kontrolllampe leuchtet, solange der Backofen aufheizt. 3.
Backofen-Funktionen Für den Backofen stehen Ihnen folgende Funktionen zur Verfügung: L Backofenbeleuchtung Mit dieser Funktion können Sie den Backofeninnenraum, z.B. zum Reinigen, beleuchten. Es ist kein Heizkörper in Betrieb. ¢ Solo-Heißluft Zum Backen von Kuchen auf einer Ebene und für Gebäcke, die eine intensivere Bräunung und Knusprigkeit des Bodens benötigen. Dazu zählen z.B. Pizza, Quiche Lorraine, Käsekuchen usw. Die Backofentemperaturen 20-40 °C niedriger einstellen als bei Ober-/ Unterhitze.
º Großflächengrill Zum Grillen flacher Lebensmittel in größeren Mengen, wie z.B. Steaks, Schnitzel, Fisch oder zum Toasten. Die Oberhitze und der Grillheizkörper sind in Betrieb. » Infrabraten Zum Braten größerer Fleischstücke oder Geflügel auf einer Ebene. Die Funktion eignet sich auch zum Gratinieren und Überbacken. Der Grillheizkörper und die Oberhitze sind abwechselnd mit dem Ventilator in Betrieb.
Rost und Blech einsetzen Der Rost ist rechts und links mit zwei Führungsstäben ausgestattet, die immer nach unten weisen müssen. Rost einsetzen Rost so einsetzen, dass die beiden Führungsstäbe nach unten zeigen. Auf den Backauszugschienen den Rost so einsetzen, dass die beiden Bohrungen in die Haltebolzen der Backauszugschienen greifen. Back-, Universalblech einsetzen Bleche so einsetzen, dass die Kippsicherung nach hinten weist.
Super Clean-Zubehör 3 Diese Zubehörteile sind mit einer langlebigen Antihaftbeschichtung ausgerüstet, die bei 410°C eingebrannt wurde. Damit dieses Zubehör wertbeständig und immer dauerhaft leicht zu reinigen bleibt, sollten Sie folgende Hinweise beachten: • Zubehörteile nicht ohne Lebensmittel in den Ofen einsetzen. • Kuchen nicht mit einem metallischen Gegenstand vom Blech ablösen. • Kuchen auf dem Blech nicht mit einem metallischen Messer schneiden. • Fleisch nicht in der Pfanne schneiden.
Anwendungen, Tabellen und Tipps Backen Zum Backen die Backofen-Funktion Solo-Heißluft ¢, Multi-Heißluft ¥ oder Ober-/Unterhitze ¡ verwenden. Backformen • Für Ober-/Unterhitze ¡ eignen sich Formen aus dunklem Metall und beschichtete Formen. • Für Solo-Heißluft ¢ bzw. Multi-Heißluft ¥ sind auch helle Metallformen geeignet. Einsatzebenen • Backen mit Solo-Heißluft ¢ oder Ober-/Unterhitze ¡ ist jeweils nur auf einer Ebene möglich.
3 3 2 Allgemeine Hinweise • Beim Backen Fettfilter herausnehmen, da sich der Backvorgang sonst verlängert und die Oberfläche ungleichmäßig bräunt. • Beachten Sie, dass die Einsatzebenen von unten nach oben gezählt werden. • Backblech mit den Abschrägungen nach vorne einsetzen! • Kuchen in Formen immer in die Mitte des Rostes stellen. • Sie können mit Solo-Heißluft ¢ oder Ober-/Unterhitze ¡ auch zwei Formen gleichzeitig nebeneinander auf dem Rost backen. Die Backzeit verlängert sich nur unwesentlich.
Tabelle Backen Backen auf einer Einsatzebene Art des Gebäcks Solo-Heißluft ¢ Ober-/Unterhitze ¡ Zeit Einsatz- Tempera- Einsatz- Tempera- für beide ebene tur ebene tur Funktiovon ºC von ºC nen unten unten Std.: Min.
Art des Gebäcks Solo-Heißluft ¢ Ober-/Unterhitze ¡ Zeit Einsatz- Tempera- Einsatz- Tempera- für beide ebene tur ebene tur Funktiovon ºC von ºC nen unten unten Std.: Min.
Backen auf mehreren Einsatzebenen Multi-Heißluft ¥ Art des Gebäcks Einsatzebene von unten Temperatur ºC Zeit Std.: Min.
Tipps zum Backen Backergebniss Mögliche Ursache Abhilfe Der Kuchen ist unten zu hell Falsche Einschubhöhe Kuchen tiefer einschieben Der Kuchen fällt zusammen (wird klitschig, spundig, Wasserstreifen) Zu hohe Backtemperatur Backtemperatur etwas niedriger einstellen Zu kurze Backzeit Backzeit verlängern Backzeiten können nicht durch eine höhere Backtemperatur verkürzt werden Zu viel Flüssigkeit im Teig Verwenden Sie beim nächsten Mal weniger Flüssigkeit.
Tabelle Aufläufe und Überbackenes Ober-/Unterhitze ¡ Infrabraten » Zeit Einsatzebene von unten Temperatur °C Einsatzebene von unten Temperatur°C Std.: Min.
Braten Zum Braten die Backofen-Funktion Infrabraten » oder Ober-/ Unterhitze ¡ verwenden. 3 Bratgeschirr • Zum Braten ist jedes hitzebeständige Geschirr geeignet (Herstellerangaben beachten!). • Bei Geschirr mit Kunststoffgriffen darauf achten, dass diese hitzebeständig sind (Herstellerangaben beachten!). • Große Braten können Sie direkt im Universalblech oder auf dem Rost mit untergesetztem Universalblech braten (z. B. Pute, Gans, 3-4 Hähnchen, 3-4 Haxen).
Brattabelle Fleischart Menge Ober-/Unterhitze ¡ Infrabraten » Gewicht Einsatzebene Temperatur °C Einsatzebene Temperatur °C Std.
Fleischart Menge Ober-/Unterhitze ¡ Infrabraten » Gewicht Einsatzebene Temperatur °C Einsatzebene Temperatur °C Std.
Flächengrillen 1 3 Zum Grillen die Backofen-Funktion Grill ¸ oder Großflächengrill º mit der Temperatureinstellung È verwenden. Achtung: Grillen immer bei geschlossener Backofentür. Den leeren Backofen mit den Grill-Funktionen immer 5 Minuten vorheizen! Grill-Geschirr • Zum Grillen Rost und Universalblech gemeinsam benutzen. Einsatzebenen • Zum Grillen flacher Lebensmittel überwiegend die 4. Einsatzebene von unten verwenden.
Auftauen Zum Auftauen die Backofen-Funktion Auftauen A ohne Temperatureinstellung verwenden. Auftaugeschirr • Ausgepackte Speisen auf einem Teller auf den Rost stellen. • Zum Abdecken keine Teller oder Schüsseln verwenden, da diese die Auftau-Zeit erheblich verlängern. Einsatzebenen • Zum Auftauen den Rost in die 1. Ebene von unten einsetzen. Hinweise zur Auftautabelle Die nachfolgende Tabelle gibt Ihnen einige Anhaltspunkte zu den Auftauzeiten. Auftautabelle Gericht Auftauzeit Min. Nachtauzeit Min.
Einkochen Zum Einkochen die Backofen-Funktion Unterhitze U verwenden. 3 Einkoch-Geschirr • Zum Einkochen nur handelsübliche Gläser gleicher Größe verwenden. Gläser mit Twist-Off- oder Bajonettverschluss und Metalldosen sind ungeeignet. Einsatzebenen • Zum Einkochen die 1. Einsatzebene von unten verwenden. Hinweise zum Einkochen • Verwenden Sie zum Einkochen das Backblech. Darauf haben bis zu sechs Gläser mit je einem Liter Inhalt Platz. • Die Gläser sollten alle gleich hoch gefüllt und zugeklammert sein.
Einkochtabelle Die angegebenen Einkochzeiten und Temperaturen sind Richtwerte. Einkochgut Temperatur in°C Einkochen bis Perlbeginn Min. im ausgeschalteten Backofen stehen lassen Weiter kochen bei 100°C Min.
Reinigung und Pflege 1 Warnung: Die Reinigung des Gerätes mit einem Dampfstrahl- oder Hochdruckreiniger ist aus Sicherheitsgründen verboten! Gerät von außen • Die Frontseite des Gerätes mit einem weichen Tuch und warmer Spüllauge abwischen. • Verwenden Sie keine Scheuermittel, scharfen Reinigungsmittel oder scheuernden Gegenstände. • Bei Metallfronten verwenden Sie handelsübliche Pflegemittel. Backofeninnenraum 1 Warnung: Zur Reinigung muß der Backofen ausgeschaltet und abgekühlt sein.
Super Clean-Zubehör 1 1 Zubehörteile mit weichem Schwamm oder Tuch in heißem Wasser mit Spülmittel reinigen. Achtung: Diese Zubehörteile nicht in der Spülmaschine reinigen. Dadurch würden die Antihafteigenschaften verloren gehen. Achtung! Verwenden Sie keine aggressiven und scheuernden Reinigungsmittel, Backofensprays, Stahlwatte oder harte Gegenstände wie Messer oder Klingenschaber. Diese zerstören die Beschichtung. Fettfilter 1.
Einschubgitter Zur Reinigung der Seitenwände lassen sich die Einschubgitter auf der linken und rechten Seite im Backofen abnehmen. Einschubgitter abnehmen Gitter zuerst vorne von der Backofenwand wegziehen und dann hinten aushängen. 1 1 32 Einschubgitter einsetzen Achten Sie beim Einbau der Gitter darauf, dass die Haltebolzen der Backauszugschienen nach vorne weisen! Zum Einbau Gitter zuerst hinten wieder einhängen und dann vorne anlegen und andrücken.
Backofenbeleuchtung 1 3 Warnung: Stromschlaggefahr! Vor dem Austausch der Backofenlampe: – Backofen ausschalten! – Sicherungen am Sicherungskasten herausdrehen bzw. ausschalten. Zum Schutz der Backofenlampe und der Glasabdeckung ein Tuch auf den Boden des Backofens legen. Backofenlampe austauschen/ Glasabdeckung reinigen 1. Glasabdeckung durch drehen nach links abnehmen und reinigen. 2. Falls erforderlich: Backofen-Beleuchtung 40 Watt, 230 V, 300°C hitzebeständig, austauschen. 3.
Backofendecke Zur leichteren Reinigung der Backofendecke kann der obere Heizkörper abgeklappt werden. 1 Heizkörper abklappen Warnung: Heizkörper nur abklappen, wenn der Backofen ausgeschaltet ist und keine Verbrennungsgefahr mehr besteht! 1. Seitliche Einschubgitter abnehmen. 2. Den Heizkörper vorne anfassen und über die Prägung an der Backofeninnenwand hinaus nach vorne ziehen. 3. Der Heizkörper klappt nun nach unten.
Backofen-Tür Zum Reinigen lässt sich die Backofen-Tür Ihres Gerätes aushängen. Backofen-Tür aushängen 1. Backofen-Tür vollständig öffnen. 2. Messingfarbenen Klemmhebel an beiden Türscharnieren ganz aufklappen. 3. Backofen-Tür mit beiden Händen an den Seiten anfassen und über den Widerstand hinaus etwa 3/4 schließen. 4. Tür vom Backofen wegziehen (Vorsicht: schwer!). 5. Tür mit der Außenseite nach unten auf eine weiche, ebene Unterlage ablegen, beispielsweise auf eine Decke, um Kratzer zu vermeiden.
Backofen-Türglas 1 1 Die Backofen-Tür ist mit drei hintereinander angebrachten Glasscheiben ausgestattet. Die inneren Scheiben sind zur Reinigung abnehmbar. Warnung: Führen Sie die folgenden Schritte grundsätzlich nur an der ausgehängten Backofen-Tür aus! Im eingehängten Zustand könnte die Tür beim Wegnehmen der Verglasung durch die Gewichtserleichterung hochschnellen und Sie gefährden. Achtung: Bei Gewalteinwirkung, vor allem auf die Kanten der Frontscheibe, kann das Glas brechen.
Mittleres Türglas einsetzen 1. Mittlere Glasscheibe schräg von oben in das Türprofil an der Griffseite einführen. 2. Mittlere Glasscheibe nach unten absenken und Richtung Türunterkante bis zum Anschlag unter die untere Halterung schieben. Oberes Türglas einsetzen 1. Obere Glasscheibe schräg von oben in das Türprofil an der Griffseite einführen. 2. Glasscheibe absenken. Scheibe gegen die Federkraft an der Griffseite vor das Halteprofil an der Türunterkante legen und unter das Halteprofil schieben.
Was tun, wenn ... Störung Der Backofen heizt nicht auf. Mögliche Ursache Abhilfe Der Backofen ist nicht ein- Backofen einschalten. geschaltet. Die erforderlichen Einstellungen sind nicht erfolgt. Einstellungen nachprüfen. Die Sicherung in der Haus- Sicherung überprüfen. installation (SicherungsSollten die Sicherungen kasten) hat ausgelöst. mehrfach auslösen, rufen Sie bitte einen zugelassenen Elektroinstallateur. Die Backofenbeleuchtung fällt aus. 1 3 38 Die Backofenlampe ist kaputt.
Technische Daten Backofen Innenmaße Höhe x Breite x Tiefe Volumen (Nutzinhalt) 31 cm x 40 cm x 41 cm 50 l Bestimmungen, Normen, Richtlinien Dieses Gerät entspricht folgenden Normen: • EN 60335-1 und EN 60335-2-6 bezüglich der Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke und • EN 60350 bzw. DIN 44546 / 44547 / 44548 bezüglich der Gebrauchseigenschaften von Elektroherden, Kochmulden, Backöfen und Grillgeräten für den Haushalt.
Montageanweisung 1 1 Achtung: Montage und Anschluss des neuen Gerätes dürfen nur durch einen konzessionierten Fachmann vorgenommen werden. Beachten Sie bitte diesen Hinweis, da sonst bei auftretenden Schäden der Garantieanspruch entfällt. Sicherheitshinweise für den Installateur • In der elektrischen Installation ist eine Einrichtung vorzusehen, die es ermöglicht, das Gerät mit einer Kontaktöffnungsweite von mind. 3mm allpolig vom Netz zu trennen. Als geeignete Trennvorrichtung gelten z.B.
3,5x25 44
Stichwortverzeichnis A T Aufläufe und Überbackenes . . . . . . . . . . . . 22 Auftauen . . . . . . . . . . . . . . . . . . . . . . . . . 12, 27 Tabellen und Tipps . . . . . . . . . . . . . . . . . . . . .16 B Universalblech . . . . . . . . . . . . . . . . . . . . . . . . . 9 Backblech . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 Backen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Backofen Bedienen . . . . . . . . . . . . . . . . . . . . . . . . . . 11 Funktionen . . . .
Service Im Kapitel „Was tun, wenn …“ sind einige Störungen zusammengestellt, die Sie selbst beheben können. Sehen Sie im Störungsfall zunächst dort nach. Handelt es sich um eine technische Störung? Dann wenden Sie sich bitte an unseren Kundendienst. Unter der kostengünstigen Rufnummer 0180 322 66 22 erreichen Sie immer die nächstgelegene Niederlassung unseres Werkkundendienstes oder einen unserer Service-Partner (0,09 G/Min). Bereiten Sie das Gespräch in jedem Fall gut vor.
