COMPETENCE C3100-4 Elektrisch inbouwfornuis Inbouwgasfornuis Gebruiks- en installatiehandleiding
Geachte klant, Lees deze gebruiksaanwijzing zorgvuldig door en bewaar de gebruiksaanwijzing zodat deze later kan worden geraadpleegd. Geef deze gebruiksaanwijzing door aan een eventuele volgende eigenaar van het apparaat. 1 3 2 2 De volgende symbolen worden in de tekst gebruikt: Veiligheidsvoorschriften Waarschuwing! Aanwijzingen ten behoeve van uw persoonlijke veiligheid. Let op! Aanwijzingen om beschadiging van het apparaat te voorkomen.
Inhoud Gebruiksaanwijzing ........................................ 5 Veiligheidsinstructies. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Afvalverwerking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 Beschrijving van het apparaat. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Totaalaanzicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Reiniging en onderhoud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Buitenzijde van het apparaat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Kookraam . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Binnenkant oven . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Accessoires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Gebruiksaanwijzing 1 Veiligheidsinstructies Gas- en elektrische veiligheid • Het apparaat mag alleen door een erkende vakman aangesloten worden. Voorafgaand aan de installatie en de ingebruikname moet kennis genomen worden van de aanwijzingen voor bediening en installatie. • Het apparaat mag alleen volgens de geldende bepalingen worden geïnstalleerd en uitsluitend in een goed geventileerde en voldoende grote ruimte opgesteld worden. Raadpleeg bij twijfel uw installateur.
1 1 3 Volg de veiligheidsvoorschriften van uw lokale gasleverancier op! • Dit apparaat mag alleen gebruikt worden voor gewone huishoudelijke doeleinden, namelijk het koken, braden en bakken van gerechten. • Wees voorzichting bij het aansluiten van elektrische apparaten op stopcontacten in de nabijheid van het apparaat. Elektriciteitskabels mogen niet dicht bij hete plekken komen of onder de hete ovendeur vastgeklemd worden.
Afvalverwerking 2 2 1 Verpakkingsmateriaal De verpakkingsmaterialen zijn niet schadelijk voor het milieu en herbruikbaar. De kunststoffen hebben de volgende aanduidingen, bijv. >PE<, >PS<, enz. Verwijder de verpakkingsmaterialen in overeenstemming met de aanduiding bij de gemeentelijke inzamelplaatsen in de daarvoor bestemde containers. Oud apparaat verwijderen Verwijder afgedankte apparatuur conform de in uw woonplaats geldende richtlijnen.

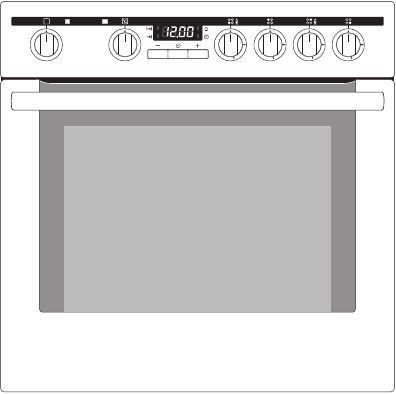

Beschrijving van het apparaat Totaalaanzicht Bedieningspaneel Deurgreep Glazen deur 8
Bedieningspaneel Bedrijfscontrolelampje Temperatuurcontrolelampje Tijdsaanduiding Klokfunctietoetsen Temperatuurkeuze Ovenfuncties Kookzoneschakelaar Metalen kookraam Gewone brander Grote brander Grote brander Gaarkoker 9
Glazen kookraam Gewone brander Grote brander Grote brander Gaarkoker Kookzone brander Deksel van de brander Voet van de brander Kookzonebrander 10 Temperatuursensor Ontsteker Vlamopening
Uitrusting oven Bovenwarmte en grillelement Ovenverlichting Inzetniveaus Ventilator Onderwarmte Uitneembaar inschuifrooster Accessoires oven Combi-rooster Voor servies, bakvormen, braden en grilleren. Universele bakplaat Voor vochtig gebak, braden of als bakblik resp. braadslede voor het opvangen van vet. Bakplaat Voor gebak en koekjes.
Voor het in gebruik nemen Tijd instellen en wijzigen 3 De oven functioneert alleen als u de tijd hebt ingesteld. Na het aansluiten van de elektriciteit of na een stroomstoring knippert het functielampje Dagtijd automatisch. 1. Om een reeds ingestelde tijd te veranderen drukt u de tijdtoets Selectie zo vaak in, tot het functielampje Dagtijd knippert. 2. Met de toets instellen. of de juiste tijd Na ca. 5 seconden stopt het knipperen en geeft de klok de ingestelde tijd weer.
Reinigen voor het in gebruik nemen 1 3 Oven Voordat u de oven in gebruik neemt, moet u hem grondig reinigen. Attentie: Gebruik geen scherpe, schurende reinigingsmiddelen! De oppervlakte kan beschadigd worden. Bij metalen fronten in de handel verkrijgbare onderhoudsmiddelen gebruiken. 1. Schakelaar ovenfunctie op ovenverlichting zetten. 2. Alle accessoires en inschuifroosters uit de oven nemen en met een warm sopje schoonmaken. 3. Oven ook met een warm sopje afnemen en drogen. 4.
Bedienen van de kookzones 1 Het apparaat is uitgerust met geheel beveiligde branders in de kookzone. Wanneer het vuur om welke reden dan ook uitgaat, wordt de gastoevoer automatisch afgesloten. De uitstroomopeningen van het gas in de branders mogen niet verstopt raken met overgekookte vloeistoffen of schoonmaakmiddelen. Let op: Controleer altijd dat het deksel van de brander recht op de voet van de brander ligt en er goed in past.
Kookstand instellen 1. De kookzone schakelaar naar links draaien tot de stand grote vlam . 2. De kookzoneschakelaar stevig ingedrukt houden totdat het gas ontbrandt. Na ontbranding de kookzoneschakelaar gedurende ongeveer 6-10 sekonden ingedrukt houden. Wanneer de vlam uitgaat, de onstekingsprocedure herhalen. 3. De gewenste kookstand instellen. 4. Om de kookprocedure af te sluiten in de UIT stand terugdraaien.
Kookgerei • Gebruik uitsluitend potten en pannen met een vlakke bodem. Het kookgerei moet stevig op de pannenhouder staan. • Gebruik altijd passende deksels en houd deze gesloten, tenzij de toepassing het tegendeel verlangt. Zo spaart u energie en worden de gerechten sneller gaar. • De vlammen mogen niet boven de bodem van het kookgerei uitkomen. Let er altijd op dat de grootte van het vuur geschikt is voor de doorsnede van het kookgerei.
Bedienen van de oven Oven in- en uitschakelen Bedrijfscontrolelampje Ovenfuncties Temperatuurcontrolelampje Temperatuurkeuze 1. Zet de functiekiezer van de oven in de gewenste stand. 2. Zet de temperatuurkiezer op de gewenste temperatuur. Het bedrijfscontrolelampje is aan zolang de oven in gebruik is. Het temperatuurcontrolelampje is aan zolang de verwarming van de oven aan staat. 3. Om de oven uit te schakelen moet u de functiekiezer en de temperatuurkiezer van de oven beide in de UIT stand zetten.
Ovenfuncties Voor de oven zijn de volgende functies beschikbaar: Ovenfunctie Toepassing Ovenverlichting Met deze functie kunt u de binnenzijde van de oven verlichten, bijvoorbeeld om deze schoon te maken. --- Hetelucht Voor het bakken op maximaal twee niveaus. Stel de temperatuur van de oven 20 tot 40 °C lager in dan bij boven-/onderwarmte. Bovenwarmte, onderwarmte, ventilator Boven- en onder- Voor het bakken en braden op warmte één niveau.
Rooster en universele plaat inzetten 3 Kantelbeveiliging Alle inschuifdelen zijn voorzien van een kleine welving rechts en links. Deze welving dient als kantelbeveiliging en moet altijd naar achteren wijzen. Universele plaat inzetten: De kantelbeveiliging moet naar achteren wijzen. Rooster inzetten: Rooster zo inzetten dat de twee geleidingsstangetjes naar boven wijzen. De kantelbeveiliging moet naar beneden wijzen en achter in de oven liggen.
Klokfuncties Functielampjes Toets Tijdsaanduiding Functielampjes Toets Selectie Toets Kookwekker Om een korte tijd in te stellen. Na afloop klinkt een signaal. Deze functie heeft geen invloed op de werking van de oven. Duur Om in te stellen hoe lang de oven ingeschakeld moet zijn. Einde Om in te stellen wanneer de oven weer moet worden uitgeschakeld. Dagtijd Met deze functie kunt u de dagtijd instellen, veranderen of opvragen (zie ook het hoofdstuk „Voor het in gebruik nemen“).
3 2 Aanwijzingen met betrekking tot de klokfuncties • Na het selecteren van een functie knippert het bijbehorende functielampje ca. 5 seconden. Gedurende deze tijd kunnen met de toetsen of de gewenste tijden worden ingesteld. • Na het instellen van de gewenste tijd knippert het functielampje opnieuw ca. 5 seconden. Daarna blijft het functielampje branden. De ingestelde tijd begint te lopen. • De signaaltoon kan worden uitgeschakeld door op een willekeurige toets te drukken.
Kookwekker 1. Toets Selectie zo vaak indrukken, tot het functielampje Kookwekker knippert. 2. Met de toets Kookwekker 30 minuten). of de gewenste instellen (max. 2 uur Na ca. 5 seconden geeft de indicatie de resterende tijd weer. Het functielampje Kookwekker brandt. Wanneer de tijd is verstreken, knippert het functielampje en klinkt er gedurende 2 minuten een signaal. De signaaltoon kan worden uitgeschakeld door op een willekeurige toets te drukken.
Duur 1. Toets Selectie zo vaak indrukken, tot het functielampje Duur knippert. 2. Met de toets of gaartijd instellen. de gewenste Na ca. 5 seconden schakelt de indicatie terug naar de tijdsweergave. Het functielampje Duur brandt. Wanneer de tijd is verstreken, knippert het functielampje, klinkt er gedurende 2 minuten een signaal en wordt de oven uitgeschakeld. 3. De signaaltoon en het programma kunnen worden uitgeschakeld door op een willekeurige toets te drukken.
Einde 1. Toets Selectie zo vaak indrukken, tot het functielampje Einde knippert. 2. Met de toets of de gewenste uitschakeltijd instellen. Na ca. 5 seconden schakelt de indicatie terug naar de tijdsweergave. Het functielampje Einde brandt. Wanneer de tijd is verstreken, knippert het functielampje, klinkt er gedurende 2 minuten een signaal en wordt de oven uitgeschakeld. 3. De signaaltoon en het programma kunnen worden uitgeschakeld door op een willekeurige toets te drukken.
3 Duur en Einde gecombineerd Duur en Einde kunnen gelijktijdig worden gebruikt wanneer de oven op een later tijdstip automatisch moet worden in- en uitgeschakeld. 1. Met de functie Duur de tijd instellen, die het gerecht nodig heeft om gaar te worden. In dit geval 1 uur. 2. Met de functie Einde het tijdstip instellen, waarop het gerecht klaar moet zijn. In dit geval 14:05. De functielampjes Duur en Einde branden en in het display wordt de tijd weergegeven. In dit geval 12:05.
Toepassingen, tabellen en tips Bakken Ovenfunctie: Hetelucht of Boven- en onderwarmte Bakvormen • Voor Boven- en onderwarmte zijn vormen van donker metaal en gecoate vormen geschikt. • Voor Hetelucht zijn ook vormen van licht metaal geschikt. Gebruiksniveaus • Bakken met Boven- en onderwarmte is altijd slechts op één niveau mogelijk. • Met Hetelucht kunt u droog gebak en koekjes op 2 bakblikken tegelijk bakken.
3 2 Algemene aanwijzingen • Bakblik met de schuine kant naar voren plaatsen! • U kunt met Boven- en onderwarmte of Hetelucht ook twee vormen tegelijk naast elkaar op het rooster bakken. Het bakproces duurt nauwelijks langer. Bij diepgevroren gerechten kunnen de geplaatste bakplaten tijdens het gaarproces kromtrekken. Dit wordt veroorzaakt door het grote temperatuurverschil tussen het diepgevroren gerecht en de oventemperatuur. Als de bakplaten zijn afgekoeld trekken ze weer recht.
Baktabel Soort gebak Ovenfunctie Gebruiks niveau Temperatuur °C Tijd uur: min.
Soort gebak Gebruiks niveau Temperatuur °C Tijd uur: min. Hetelucht 3 150-160 0:25-0:50 Vruchtentaart op zandtaartdeeg Boven- en onderwarmte 3 170-190 0:40-1:20 Plaatkoek met kwetsbare garnering (bijv.
Baktips Bakresultaat Mogelijke oorzaak De onderkant van het Verkeerde inschuifhoogte gebak is te licht van kleur Gebak lager inschuiven Het gebak zakt in Te hoge baktemperatuur (wordt klef, papperig, vochtig) Te korte baktijd Stel de baktemperatuur iets lager in Te veel vocht in het deeg Gebruik minder vloeistof Houd de roertijden aan, in het bijzonder bij het gebruik van keukenmachines Te lage baktemperatuur Baktemperatuur hoger instellen Te lange baktijd De baktijd verkorten Gebak is te droog
Tabel voor ovenschotels en gegratineerde gerechten Gerecht Ovenfunctie Gebruiks niveau Temperatuur °C Tijd uur: min.
Braden Ovenfunctie: Boven- en onderwarmte of Infratherm Braadservies • Om te braden is ieder hittebestendig servies geschikt (zie opgave fabrikant!). • Grote braadstukken kunt u direct in de braadslede braden of op een rooster met hieronder een braadslede. • Wij adviseren alle magere vleessoorten in een braadpan met deksel te braden. Op deze manier blijft het vlees sappiger. • Alle soorten vlees die een korstje moeten krijgen, kunt u in een braadpan zonder deksel braden.
Soort vlees Hoeveelheid Ovenfunctie Gebruiks niveau Temperatuur °C Tijd uur: min.
Soort vlees Hoeveelheid Ovenfunctie 1-1,5 kg Boven- en onderwarmte Gebruiks niveau Temperatuur °C Tijd uur: min.
Vlakgrilleren 1 3 Ovenfunctie: Grill tuurinstelling of Grote grill met maximale tempera- Let op: bij het grillen moet de ovendeur altijd zijn gesloten. • De lege oven met de grillfuncties altijd 5 minuten voorverwarmen! • Voor het grillen moeten zowel het rooster als de braadslede worden gebruikt. • De grilltijden zijn richtwaarden. • Grillen is bijzonder geschikt voor platte stukken vlees en vis.
Ontdooien Ovenfunctie: Ontdooien (zonder temperatuurinstelling) • Uitgepakte etenswaren op een bord op het rooster plaatsen. • Gebruik voor het afdekken geen borden of schotels, omdat deze de ontdooitijd aanzienlijk verlengen. • Om te ontdooien plaatst u het rooster op het eerste niveau van onderen. Ontdooitabel Ontdooitijd min. Nadooitijd min.
Inmaken/wecken Ovenfunctie: Onderwarmte • Gebruik voor het inmaken/wecken alleen in de handel gebruikelijke glazen van hetzelfde formaat. • Glazen met een wring- of bajonetsluiting en metalen vormen zijn ongeschikt. • Voor het inmaken/wecken gebruikt u het eerste gebruiksniveau van onderen. • Gebruik voor het inmaken/wecken het bakblik. Hierop kunt u maximaal zes glazen met elk een inhoud van één liter plaatsen. • De glazen moeten allemaal tot dezelfde hoogte zijn gevuld en zijn dichtgeklemd.
Temperatuur in°C Inmaken/wecken tot het parelen begint in min. Doorkoken bij 100°C in min.
Reiniging en onderhoud 1 Waarschuwing: voor het schoonmaken moet het apparaat zijn uitgeschakeld en afgekoeld. Waarschuwing: uit veiligheidsoverwegingen is het niet toegestaan het apparaat met een stoom- of een hogedrukreiniger schoon te maken. Let op: gebruik geen schuurmiddelen, agressieve schoonmaakmiddelen of schurende voorwerpen. Buitenzijde van het apparaat • Neem de voorzijde van het apparaat af met een zachte doek en een warm sopje.
Binnenkant oven 3 Reinig het apparaat na elk gebruik. Op deze manier brandt het vuil namelijk niet aan en kunt u vuil het makkelijkst verwijderen. 1. Schakel de ovenverlichting in om de oven goed schoon te kunnen maken. 2. Maak de oven na elk gebruik schoon met een sopje en droog de oven na. 1 Hardnekkig vuil kan worden verwijderd met een speciale ovenreiniger.
Inschuifroosters Om de zijwanden schoon te maken kunnen de inschuifroosters links en rechts in de oven worden losgenomen. Inschuifroosters losnemen Roosters eerst voor van de ovenwand wegtrekken (1) en dan achter losnemen (2). 3 Inschuifroosters inzetten Belangrijk! De afgeronde einden van de geleidingsstangetjes moeten naar voren wijzen! Bij het inzetten de roosters eerst achter weer inhangen (1) en dan voor inzetten en aandrukken (2).
Ovenverlichting 1 3 Gevaar voor kortsluiting! Voordat u het ovenlampje vervangt: • De oven uitzetten, • De stoppen in de stoppenkast verwijderen of uitschakelen. Om het ovenlampje en het afdekglaasje te beschermen, een doek op de ovenbodem leggen. Het ovenlampje vervangen/afdekglaasje schoonmaken 1. Afdekglaasje verwijderen door het linksom te draaien en schoonmaken. 2. Indien nodig: Ovenverlichting 25 Watt, 230V, 300°C hittebestendig, vervangen. 3. Afdekglaasje weer aanbrengen.
Bovenwand van de oven Om het reinigen van de bovenwand van de oven te vereenvoudigen kan het bovenste verwarmingselement worden neergeklapt. 1 Verwarmingselement neerklappen Waarschuwing: Verwarmingselement alleen neerklappen als de oven is uitgeschakeld en er geen verbrandingsgevaar meer bestaat! 1. Inschuifroosters aan de zijkant losnemen. 2. Het verwarmingselement van voren vastpakken en over het nokje aan de binnenkant van de oven naar voren trekken. 3. Het verwarmingselement klapt nu naar beneden.
Ovendeur Voor het reinigen kunt u de ovendeur losnemen. Ovendeur losnemen 1. Ovendeur geheel openen. 2. Messingkleurige klemhendels aan beide deurscharnieren geheel openklappen. 3. Ovendeur met twee handen opzij vastpakken en over de weerstand heen ongeveer 3/4 sluiten. 4. Deur van de oven wegtrekken (voorzichtig: zwaar!) 5. Deur met de buitenkant naar beneden op een zachte, egale ondergrond leggen, bijv. op een deken, om krassen te voorkomen. Ovendeur inzetten 1.
Ovendeurglas 1 1 De ovendeur is uitgerust met drie achter elkaar aangebrachte ruiten. De binnenste ruiten kunnen worden losgenomen. Waarschuwing: Onderstaande handelingen alleen uitvoeren als de ovendeur is losgenomen! Als de ovendeur in het apparaat zit zou hij bij het wegnemen van de ruiten door de gewichtsvermindering kunnen opspringen en u verwonden. Attentie: Bij gebruik van geweld, speciaal aan de kanten van de voorruit, kan het glas breken. Bovenste ruit losnemen 1.
Middelste ruit inzetten 1. Middelste ruit schuin van boven in het deurprofiel aan de kant van de deurgreep schuiven. 2. Ruit laten zakken en in de richting van de onderkant van de deur zo ver mogelijk onder de onderste houder schuiven. Bovenste ruit inzetten 1. Bovenste ruit schuin van boven in het deurprofiel aan de kant van de deurgreep schuiven. 2. Ruit laten zakken Ruit tegen de veerkracht aan de kant van de handgreep voor het profiel aan de onderkant van de deur leggen een onder het profiel schuiven.
Wat te doen als … Storing Mogelijke oorzaak Oplossing De knop werd niet stevig ge- Schakelaar stevig tot de klik noeg ingedrukt. indrukken. De branders ontsteken niet. De ontsteking is vochtig of vuil. Droog of reinig de ontsteking of steek het gas aan met een gasaansteker of lucifer. Storing in de stroomvoorziening. De stop van de elektrische installatie (zekeringenkast) is doorgeslagen. Controleer de stoppen. Wanneer de stoppen herhaaldelijk doorslaan, de klantenservice informeren.
1 3 48 Waarschuwing: reparaties aan het apparaat mogen alleen door erkende vakmensen uitgevoerd worden! Door ondeskundige reparatie kan er aanzienlijk gevaar voor de gebruiker ontstaan. Beschadigde apparaten mogen niet worden gebruikt. Bij storing of defect de gastoevoer afsluiten en stoppen uitschakelen of eruit halen. Bij foutieve bediening kan het bezoek van det technicus van de klantenservice resp. de vakhandelaar ook gedurende de garantieperiode niet kosteloos plaatsvinden.
Technische gegevens Buitenafmetingen Hoogte Breedte Diepte Diepte met geopende deur Totaalgewicht netto 59.5 cm 59.2 cm 56.7 cm 101.1 cm 35.0 kg Binnenafmetingen van de oven Hoogte Breedte Diepte Volume 31.0 cm 40.8 cm 40.7 cm 51.
Richtlijnen Dit apparaat voldoet aan de volgende normen: • EN 60 335-1en EN 60 335-2-6 m.b.t. de veiligheid van elektrische apparaten voor huishoudelijk gebruik en soortgeliijke doeleinden en • DIN 60 350 resp. DIN 44546 / 44547 / 44548 m.b.t. de gebruikseigenschappen van elektrische fornuizen, kookplaaten, ovens en grills voor het huishouden • EN 55014-2 / VDE 0875 deel 14-2 • EN 55014 / VDE 0875 deel 14/1999-10 • EN 61000-3-2 / VDE 0838 deel 2 • EN 61000-3-3 / VDE 0838 deel 3 m.b.t.
Aanwijzingen voor de installatie 1 1 1 Sicherheitshinweise Achtung: Die Montage und der Anschluss des Gerätes müssen durch einen konzessionierten Fachmann (Gas und Elektro) erfolgen. Die allgemeinen Richtlinien für den Betrieb von Elektro- und Gasgeräten, die regionalen Vorschriften und die Angaben dieser Installationsanweisung sind genau zu beachten. Mit diesem Gas-Einbauherd darf nur eine der in der nebenstehenden Kombinationstabelle aufgeführten Gas-Einbaukochmulden montiert werden.
Inbouw in keukenmeubels De aarding van het apparaat, in overeenstemming met de VDE-verordening, moet worden gegarandeerd door de installatie uit te voeren volgens de normen. De stabiliteit van de inbouwkast moet voldoen aan de norm DIN 68930. Bij inbouwmeubels moeten de kunststof bekleding dan wel het fineer en de toegepaste stickers temperaturen van 70 °C kunnen verdragen. In geval van twijfel moet men navraag doen bij de fabrikant van de inbouwmeubels.
Montage-accessoires voor de oven • Brandervoeten en -deksels voor 4 kookzones • 2 Schroeven voor de bevestiging van de oven in de inbouwkast Montage-accessoires voor het glazen kookraam • Profielafdichting • 8 Spaanplaat-schroeven 3,5 x 25 voor de bevestiging van de branderhouders • 4 geëmailleerde branderafdichtingen • 4 Bijgeleverde rubber ringen • 10 Schroeven 2,9 x 13 voor de bevestiging van de kookzone-branders op het kookraam (2 reserve) • 2 Pannensteunen Montage/accessoires voor het emaille kookraam
Uitsneden in de inbouwkast De ruimte in de inbouwkast moet overeenkomen met de gebruikelijke afmetingen. 1. In de zijkant van de inbouwkast een opening voor de doorvoer van de veiligheidsslang van het gas maken volgens de maatschets. 2. De bodem van de inbouwkast bij de achterwand 20 mm korter maken om er de elektrische aansluitkabels doorheen te voeren. 3 Raamuitsnede De raamuitsnede moet gecentreerd zijn ten opzichte van de inbouwpositie van de oven. 1.
1 3 Gasaansluiting Let op: Bij het inbouwen moet het Gasaansluiting apparaat van het lichtnet losgekoppeld worden: Trek de stekker uit het stopcontact, zet de stoppen uit of verwijder ze. Sluit de hoofdkraan Elektrische aansluiting van de gasleiding. De gasaansluiting moet voldoen aan de bepalingen van de DVGW (DVGW-werkblad 600, TRGI 1986 of TRF) of de ÖVGW (TR gas 1985), alsmede aan de locale bouwverordening.
Gasaansluiting vloeibaar gas Aan de buis van de gasaansluiting van de inbouwoven wordt een Ermeto elleboogstuk met een dopmoer van 1/2“ gemonteerd. Aanpassing: zie vloeibaar gas set. Kraan van de gasaansluiting Elektrische aansluiting Voordat men het apparaat aansluit moet men controleren dat de netGasaansluiting spanning overeenkomt met de spanning die op het typeplaatje Elektrische aansluiting d.w.z. de nominale spanning van het apparaat - staat vermeld.
De stroomkabel voor de netvoeding moet van het type H05VV-F of hoger zijn. Er moet een stekker in de stroomtoevoer opgenomen zijn, zoniet dan moet er in de permanente installatie binnenshuis een stroomonderbreker opgenomen worden, met een minimale contactafstand van 3 mm, die alle stroomleidingen naar het apparaat kan onderbreken. Bij een directe aansluiting moet de aansluitkabel minimaal 170 cm lang zijn. Het stopcontact moet vrij toegankelijk zijn.
Montage van de kookplaat 1. De transportbeveiligingschroeven (1) links en rechts van de transportbeveiligingen (2) verwijderen. 2. Transportbeveiligingen (2) door het losdraaien van de vier schroeven (3) verwijderen. 3. De vier schroeven (4) op de dwarsverbindingen losdraaien. 4. Til de gehele branderunit op en schuif daarna de houders zo ver naar buiten, dat de vier lipjes op het aanrechtblad steunen. 3 5.
Montage van het glazen kookraam 1. De branders schuin naar voren trekken in de sleuven, optillen en in de hoogste stand geheel terugschuiven. 2. Het kookraam volgens de plaatsing van de branders op de uitsnede van de werkplaat leggen. 3. Met potlood of een met water afwasbare viltstift de omtrek van het kookraam op de werkplaat aftekenen en het kookraam weer verwijderen. 4.
6. De rubber ring met de ronde kant naar boven op de afdichting van de brander vastzetten. 7. De afdichtingen van de branders plaatsen in overeenstemming met de ontstekers en temperatuursensoren en stevig in de openingen van het kookraam drukken. 8. Elke branderafdichting met twee schroeven aan de branders vastschroeven. Nu is het kookraam op de werkplaat vastgezet. 9. De brandervoeten en -deksels in overeenstemming met hun formaat plaatsen.
Montage van het emaille kookraam 1. Het kookraam volgens de plaatsing van de branders op de uitsnede van de werkplaat leggen. 2. Met potlood of een met water afwasbare viltstift de omtrek van het kookraam op de werkplaat aftekenen en het kookraam weer verwijderen. 3. Ongeveer 2 mm binnen de omtrek de siliconenpasta op de werkplaat aanbrengen in een ononderbroken lijn. Een merkteken aanbrengen De pakking op de werkplaat plakken 1 Let op: De afdichting niet uitrekken! De stootkanten passend afsnijden. 4.
1 Let op: De schroeven moeten stevig aangedraaid worden. Nu is de verbinding met de aarde verzekerd. 7. De brandervoet, de branderdeksel en de pannensteun plaatsen. 1 62 Let op: De werking en afdichting van het complete apparaat controleren.
Montage van het roestvrij stalen kookraam 1. Plaats het kookraam in de uitsnede. 2. Bevestig het raam met vier schroeven door deze via de vier bevestigingsgaten in de klemgaten vast te zetten. 1 Let op: De vier branders moeten zonder kracht, met slechts een lichte druk naar boven, in de openingen van het kookraam passen. 3. Elke brander met twee schroeven aan het kookraam vastschroeven. 4. Het kookraam aan beide zijden met een schroef door de ovale houder voor de pannensteun op de werkplaat vastschroeven.
Tabel brandervermogens en -mondstukken Aardgas (L) Vloeibaar gas (B/P) Ws (MJ/m ) 41.52 87.
Service In het hoofdstuk ”Wat is er aan de hand als …” vindt u enkele storingen die u zelf kunt opheffen. Lees in geval van storing eerst dit hoofdstuk. Gaat het om een technische storing? Neem dan contact op met onze service-afdeling. (Adres en telefoonnummers vindt u in de lijst „Adres klantenservice”.) Bereid het gesprek in ieder geval goed voor.
