COMPETENCE E 31002 Der umschaltbare Elektro-Einbau-Herd Benutzerinformation
Sehr geehrte Kundin, sehr geehrter Kunde, lesen Sie bitte diese Benutzerinformation sorgfältig durch. Beachten Sie vor allem den Abschnitt „Sicherheit“ auf den ersten Seiten. Bewahren Sie bitte diese Benutzerinformation zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Gerätes weiter. Mit dem Warndreieck und/oder durch Signalwörter (Warnung!, Vorsicht!, Achtung!) sind Hinweise hervorgehoben, die für Ihre Sicherheit oder für die Funktionsfähigkeit des Gerätes wichtig sind.
Inhalt INHALT Gebrauchsanweisung ...................................... 5 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 Geräteaufbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Bedienblende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Inhalt Braten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tabelle Braten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Flächengrillen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Tabelle Grillen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 29 31 31 Reinigung und Pflege . . . . . . . .
Gebrauchsanweisung GEBRAUCHSANWEISUNG 1 Sicherheitshinweise Montage und Anschluß des neuen Gerätes dürfen nur durch einen konzessionierten Fachmann vorgenommen werden. Beachten Sie bitte diesen Hinweis, da sonst bei auftretenden Schäden der Garantieanspruch entfällt. Die Sicherheit von AEG Elektrogeräten entspricht den anerkannten Regeln der Technik und dem Gerätesicherheitsgesetz. Zusätzlich sehen wir uns jedoch als Hersteller veranlaßt, Sie mit den nachfolgenden Sicherheitshinweisen vertraut zu machen.
Gebrauchsanweisung • Um noch niedrigere Oberflächentemperaturen zu erreichen, können Sie die Backofentür mit einer zusätzlichen Glasscheibe nachrüsten. Sie erhalten diese Glasscheibe über den AEG Kundendienst – für Edelstahlgeräte unter: ET-Nr. 661 926 300 – für weiße, schwarze und braune Geräte unter: ET-Nr. 661 926 301. Bestimmungsgemäße Verwendung • Dieses Gerät darf nicht zu zweckentfremdetem Gebrauch, sondern nur für das haushaltsübliche Kochen, Braten, Backen von Speisen verwendet werden.
Gebrauchsanweisung Öko-Isolierung Der Backofen ist werkseitig mit einer Öko-Isolierung ausgestattet. Diese Isolierung ist von unabhängigen Prüfinstituten auf Schadstoffe geprüft und als unbedenklich eingestuft worden 2 Entsorgung Verpackungsmaterial entsorgen Alle verwendeten Werkstoffe sind uneingeschränkt recyclingfähig und können wiederverwertet werden. Die Kunststoffe sind folgendermaßen gekennzeichnet: • >PE< für Polyethylen, z. B. bei der äußeren Hülle und den Beuteln im Innern.

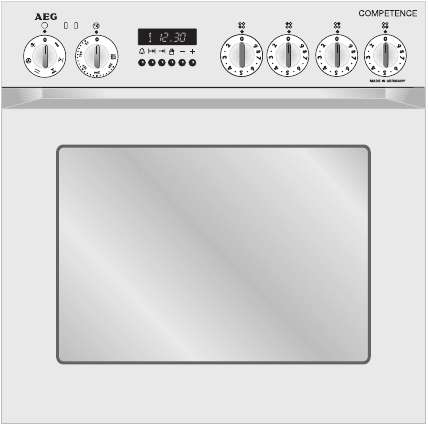

Gebrauchsanweisung Geräteaufbau Bedienblende 0 1 3 2 Backofen-Funktionen Drehschalter zum Einstellen der gewünschten Backofen-Funktion. Temperatur-Wahl Drehschalter zum Einstellen der gewünschten Backofen-Temperatur. Uhr-Funktionen und Zeit-Anzeige Tasten zum Einstellen der Uhr-Funktionen. Die Uhrzeit bzw. Weckzeit wird in der Zeit-Anzeige angezeigt. Betriebs-Kontrollampe Die Betriebs-Kontrollampe leuchtet, sobald der Backofen oder die Kochstellen eingeschaltet sind.
Gebrauchsanweisung Ausstattung Backofen Einsatzebenen An beiden Seiten des Backofens befinden sich Einschubgitter mit je 6 Einsatzebenen zum Einschieben des Zubehörs. Beachten Sie bitte, daß die Ebenen von oben nach unten gezählt werden. Kippsicherung Alle Einschubteile sind gegen ein unbeabsichtigtes vollständiges Herausziehen mit einer Kippsicherung ausgestattet Beim Einsetzen der Einschubteile muß diese Kippsicherung hinten liegen.
Gebrauchsanweisung Zubehör Backofen Folgende Teile gehören zum Lieferumfang: Kombi-Rost Für Geschirr, Kuchenformen, Braten und Grillstücke Universalblech Für saftige Kuchen, Braten oder als Backblech bzw.
Gebrauchsanweisung Backofen-Funktionen Für den Backofen stehen Ihnen folgende Funktionen zur Verfügung: H Heißluft Heißluft eignet sich besonders zum Backen von Kleingebäck auf 2 Ebenen gleichzeitig. Die Backofentemperaturen sind im allgemeinen 20-40 °C niedriger als bei Ober-/Unterhitze. Oberhitze und ein Teil der Unterhitze sind in Betrieb. Zusätzlich sorgt ein Ventilator in der Rückwand des Backofens für eine ständige Umwälzung der warmen Luft im Backraum. Die Wärme kommt von allen Seiten an das Gargut.
Gebrauchsanweisung Vor dem ersten Gebrauch Tageszeit einstellen/ändern Nach dem elektrischen Anschluß blinkt die Zeitanzeige. Als erstes müssen Sie nun die Tageszeit einstellen. Wenn die Tageszeit nicht eingestellt ist, kann der Backofen nicht in Betrieb genommen werden. Tageszeit einstellen 0 1. Taste M kurz drücken. 2. Innerhalb von 5 Sekunden mit den Tasten + oder - die aktuelle Uhrzeit einstellen. Die Tageszeit erscheint in der Anzeige. Jetzt ist der Backofen betriebsbereit.
Gebrauchsanweisung Erstes Vorreinigen Bevor Sie den Backofen das erste Mal benutzen, sollten Sie ihn gründlich reinigen. Zur leichteren Reinigung können Sie den Backofen beleuchten. 0 1. Schalter Backofen-Funktion auf Backofenbeleuchtung L stellen. 2. Alle Zubehörteile und Einschubgitter entnehmen und mit warmer Spülmittellauge reinigen. 3. Backofen ebenfalls mit warmer Spülmittellauge auswaschen und trocknen. 4. Gerätefront nur feucht abwischen.
Gebrauchsanweisung Bedienen der Kochstellen Beachten Sie auch die Gebrauchsanweisung zu Ihrem Einbau-Kochfeld. Sie enthält wichtige Hinweise zu Kochgeschirr, Bedienung, Reinigung und Pflege. Kochstufen Mit den Kochstellenschaltern kann die Heizleistung stufenlos in 3 Bereichen eingestellt werden. 1 = kleinste Leistung 3 = höchste Leistung 0 1 3 2 MADE IN GERMANY Kochen mit der Kochstelle 0 1. Zum Ankochen/Anbraten eine hohe Leistung wählen. 2. Sobald sich Dampf bildet bzw.
Gebrauchsanweisung Bedienen des Backofens Rost und Universalblech einsetzen Alle Einschubteile sind mit einer kleinen Auswölbung rechts und links versehen. Diese Auswölbung dient als Kippsicherung und muß immer nach unten weisen. 0 0 Rost einsetzen Rost so einsetzen, daß die beiden Führungsschienen nach oben zeigen. Die Kippsicherung muß nach unten weisen und im Backraum hinten liegen.
Gebrauchsanweisung Backofen ein- und ausschalten 0 1. Durch Drehen des Schalters „Backofen-Funktionen“ gewünschte Funktion einstellen. 2. Durch Drehen des Schalters „Temperaturwahl“ gewünschte Temperatur einstellen. Die Betriebskontrollampe leuchtet, solange der Backofen oder die Kochstellen in Betrieb sind. Die Temperatur-Kontrollampe leuchtet, solange der Backofen aufheizt und erlischt, sobald die eingestellte Temperatur erreicht ist. 3.
Gebrauchsanweisung Arbeiten mit der Automatik-Funktion Sie haben zwei Möglichkeiten, die Automatik-Funktion zu nutzen: • Automatisches Ausschalten: Wenn Sie den Backofen eingeschaltet haben und einfach nur nicht vergessen wollen, den Ofen rechtzeitig abzuschalten, können Sie mit der Uhr entweder die Dauer oder das Ende der Garzeit festlegen. Der Backofen schaltet sich dann automatisch aus.
Gebrauchsanweisung Automatisches Ein- und Ausschalten Zum automatischen Ein- und Ausschalten müssen sowohl die Dauer als auch das Ende der Garzeit eingegeben werden. 0 1. Gewünschte Backofen-Funktion wählen. 2. Gewünschte Temperatur wählen. 3. Taste „DAUER“ < drücken und innerhalb von 5 Sekunden mit den Tasten + oder - die gewünschte Gar-Dauer einstellen. 4. Taste „ENDE“ > drücken und innerhalb von 5 Sekunden mit den Tasten + oder - die gewünschte Uhrzeit einstellen, zu der das Gericht fertig sein soll.
Gebrauchsanweisung Automatik-Eingaben nachträglich ändern Sie können die festgelegte Gar-Dauer bzw. das Gar-Ende auch während des Garvorganges noch ändern. 0 1. Mit der Taste „DAUER“ < die Garzeit-Dauer bzw. mit der Taste „ENDE“ > das Garzeit-Ende erneut aufrufen. 2. Innerhalb von 5 Sekunden die Taste + oder - so lange drücken, bis die gewünschte Gar-Dauer bzw. das Gar-Ende neu eingestellt ist. Automatik-Eingaben löschen 0 1. Mit der Taste „DAUER“ < die Garzeit-Dauer erneut aufrufen. 2.
Gebrauchsanweisung Kurzzeitwecker Der Kurzzeitwecker kann sowohl bei eingeschaltetem als auch bei ausgeschaltetem Backofen eingestellt werden. Kurzzeitwecker einstellen 0 1. Taste C drücken. 2. Innerhalb von 5 Sekunden mit den Tasten + oder - die gewünschte Weckzeit einstellen. Nach Ablauf des Kurzzeitweckers ertönt für ca. zwei Minuten ein akustisches Signal. 3. Taste C drücken, um das Signal abzustellen. Einstellung Kurzzeitwecker ändern 0 1. Mit der Taste C die eingestellte Weckzeit erneut anwählen. 2.
Gebrauchsanweisung Anwendungen, Tabellen und Tips Kochen Die Angaben in den folgenden Tabellen sind Richtgrößen. Welche Schalterstellung für Kochvorgänge erforderlich ist, hängt von der Qualität der Töpfe und von der Art und Menge der Lebensmittel ab.
Gebrauchsanweisung Backen Zum Backen die Backofen-Funktion Heißluft H oder Ober-/Unterhitze O verwenden. Backformen • Für Ober-/Unterhitze O eignen sich Formen aus dunklem Metall und beschichtete Formen. • Für Heißluft H sind auch helle Metallformen geeignet. Einsatzebenen • Backen mit Ober-/Unterhitze O ist jeweils nur auf einer Ebene möglich. • Mit Heißluft H können Sie trockene Gebäcke und Kleingebäck auf 2 Backblechen gleichzeitig backen.
Gebrauchsanweisung Allgemeine Hinweise • Beachten Sie, daß die Einsatzebenen von oben nach unten gezählt werden. • Backblech bis an die Rückwand schieben. • Kuchen in Formen immer in die Mitte des Rostes stellen. Sie können mit Ober-/Unterhitze O auch zwei Formen gleichzeitig backen. Stellen Sie die Formen in diesem Fall nebeneinander auf den Rost. Die Backzeit verlängert sich dann nur unwesentlich.
Gebrauchsanweisung Tabelle Backen Art des Gebäcks Heißluft H Ober-/Unterhitze O Zeit EinsatzEinsatzfür beide TemperaTemperaebene ebene Funktiotur tur von von nen ºC ºC oben oben Std.: Min. Gebäck in Formen Napf- oder Rodonkuchen 5. 150-170 5. 160-180 0:50-1:10 Sandkuchen/ Königskuchen 5. 140-160 5. 150-170 1:10-1:30 Biskuittorte 3. 140-160 5. 160-180 0:25-0:40 Tortenboden Mürbeteig 3. 170-180 5. 190-2101 0:10-0:25 Tortenboden Rührteig 3. 150-170 5.
Gebrauchsanweisung Art des Gebäcks Heißluft H Ober-/Unterhitze O Zeit EinsatzEinsatzfür beide TemperaTemperaebene ebene Funktiotur tur von von nen ºC ºC oben oben Std.: Min. Blechkuchen mit empfindlichen Belägen (z.B. Quark, Sahne usw.) - - 3. 170-190 0:40-1:20 Pizza (mit viel Belag)2 5. 180-200 5. 190-2101 0:30-1:00 Pizza (dünn) - - 5. 230-3001 0:10-0:25 Fladenbrot - - 3. 275-3001 0:08-0:15 Wähen (CH) 5. 180-2001 5. 210-2301 0:35-0:50 Mürbeteigplätzchen3 3. 150-160 3.
Gebrauchsanweisung Tips zum Backen Tip So stellen Sie fest, ob der Kuchen durchgebacken ist Stechen Sie mit einem Holzstäbchen an der höchsten Stelle in den Kuchen. Wenn kein Teig mehr am Holz klebt, können Sie den Backofen ausschalten und die Nachwärme nutzen. Der Kuchen fällt zusammen Überprüfen Sie Ihr Rezept. Verwenden Sie beim näch(wird klitschig, spundig, Was- sten Mal weniger Flüssigkeit. Beachten Sie die Rührserstreifen) zeiten, vor allem beim Einsatz von Küchenmaschinen.
Gebrauchsanweisung Tabelle Aufläufe und Überbackenes Ober-/Unterhitze O Infrabraten I Zeit Einsatzebene von oben Temperatur °C Einsatzebene von oben Temperatur °C Std.: Min. Nudelauflauf 4. 200-220 3. 160-170 0:45-1:00 Lasagne 3. 180-200 3. 160-170 0:25-0:40 Überbackenes Gemüse 3. 220-230 3. 160-170 0:15-0:30 Überbackene Baguettes 3. 230-240 3. 160-170 0:15-0:30 Süße Aufläufe 4. 200-220 - - 0:40-0:60 Fischaufläufe 3. 210-220 3.
Gebrauchsanweisung Braten Zum Braten die Backofen-Funktion Infrabraten I oder Ober-/ Unterhitze O verwenden. Bratgeschirr • Zum Braten ist jedes hitzebeständige Geschirr geeignet. • Bei Geschirr mit Kunststoffgriffen darauf achten, daß diese hitzebeständig sind. • Große Braten können Sie direkt im Universalblech oder auf dem Rost mit untergesetztem Universalblech braten (z.B. Pute, Gans, 3-4 Hähnchen, 3-4 Haxen). • Alle mageren Fleischarten empfehlen wir, im Bratentopf mit Deckel zu braten (z.B.
Gebrauchsanweisung Tabelle Braten Fleischart Menge Ober-/Unterhitze O Infrabraten I Gewicht Einsatz- Tempera- Einsatz- Temperaebene tur ebene tur Std.:Min. von oben ºC von oben ºC Zeit Rindfleisch Schmorbraten 1-1,5 kg 4. 200-250 - Roastbeef oder Filet - 2:00-2:30 je cm Höhe - innen rot je cm Höhe 4. 250-2701 4. 190-200 0:05-0:06 - innen rosa je cm Höhe 4. 250-2701 4. 180-190 0:06-0:08 - durch gebraten je cm Höhe 4. 210-2501 4.
Gebrauchsanweisung Fleischart Menge Ober-/Unterhitze O Infrabraten I Gewicht Einsatz- Tempera- Einsatz- Temperaebene tur ebene tur Std.:Min. von oben ºC von oben ºC Zeit Geflügel Geflügelteile 4-6 Stück je 200-250g 3. 220-250 3. 180-200 0:35-0:50 Hähnchenhälfte je 400-500 g 2-4 Stück 3. 220-250 3. 180-200 0:35-0:50 Hähnchen, Poularde 1-1,5 kg 4. 220-250 4. 170-180 0:45-1:15 Ente 1,5-2 kg 4. 210-220 4. 160-180 1:00-1:30 Gans 3,5-5 kg 5. 200-210 5.
Gebrauchsanweisung Flächengrillen Zum Grillen die Backofen-Funktion Grill F mit der Temperatur 275°C verwenden. 1 Achtung: Den leeren Backofen mit der Grill-Funktion immer 5 Minuten vorheizen! Grill-Geschirr • Zum Grillen Rost und Universalblech gemeinsam benutzen. Einsatzebenen • Zum Grillen flacher Lebensmittel immer die 2. Einsatzebene von oben verwenden. Hinweise zur Grilltabelle Die Grillzeiten stellen nur Richtwerte dar und sind von der Art und Qualität des Fleisches bzw. Fisches abhängig.
Gebrauchsanweisung Reinigung und Pflege Gerät von außen 0 Die Frontseite des Gerätes mit einem weichen Tuch und warmer Spüllauge abwischen. • Verwenden Sie keine Scheuermittel, scharfe Reinigungsmittel oder scheuernde Gegenstände. • Bei Edelstahlfronten können Sie handelsübliche Pflegemittel für Edelstahl verwenden. Diese bilden gleichzeitig einen Schutzfilm gegen Fingerabdrücke. Backofeninnenraum Backofenbeleuchtung Zur leichteren Reinigung können Sie die Backofenlampe einschalten. Reinigung 0 1.
Gebrauchsanweisung Einschubgitter Zur Reinigung der Seitenwände lassen sich die Einschubgitter auf der linken und rechten Seite im Backofen abnehmen. Einschubgitter abnehmen und einsetzen 0 1. Gitter unten von der Backofenwand wegziehen und oben aushängen. 2. Zum Einbau Gitter oben wieder einhängen und unten anlegen. Backofenlampe 1 Warnung: Stromschlaggefahr! Vor dem Austausch der Backofenlampe: – Backofen ausschalten! – Sicherungen am Sicherungskasten herausdrehen bzw. ausschalten.
Gebrauchsanweisung Backofentür Zum Reinigen läßt sich die Backofentür Ihres Gerätes abnehmen. Backofentür aushängen 0 1. Backofentür vollständig öffnen. 2. Farbig markierte Klemmhebel an beiden Türscharnieren ganz aufklappen (1). 3. Backofentür über den Widerstand hinaus etwa 3/4 schließen (2). 4. Backofentür mit beiden Händen an den Seiten anfassen. Tür nach oben anheben (Vorsicht: schwer!) und vom Backofen wegziehen (3). 5.
Gebrauchsanweisung Backofen-Türglas Die Backofentür ist mit zwei hintereinander angebrachten Glasscheiben ausgestattet. Die innere Scheibe ist zur Reinigung abnehmbar. 1 Warnung: Führen Sie die folgenden Schritte grundsätzlich nur an der ausgehängten Backofentür aus! Im eingehängten Zustand könnte die Tür beim Wegnehmen der Verglasung durch die Gewichtserleichterung hochschnellen und Sie gefährden. Inneres Türglas ausbauen 0 1.
Gebrauchsanweisung Was tun, wenn ... 0 0 .... der Backofen nicht aufheizt? Überprüfen Sie, ob – das Gerät eingeschaltet ist, – die Tageszeit eingestellt ist, – alle erforderlichen Einstellungen erfolgt sind, – die Sicherung in der Hausinstallation (Sicherungskasten) ausgelöst hat. Sollten die Sicherungen mehrfach auslösen, rufen Sie bitte einen zugelassenen Elektroinstallateur. .... die Backofenbeleuchtung ausfällt? Backofenlampe austauschen (siehe Reinigung und Pflege).
Gebrauchsanweisung Sonderzubehör Zu Ihrem Gerät können Sie folgendes Sonderzubehör über den Fachhandel beziehen: Brat-/Fettpfanne E-Nr. 611 898 624 Universalblech E-Nr. 611 898 626 Backblech E-Nr. 611 898 620 Kombirost (nicht für Backauszug geeignet) E-Nr. 944 189 010 Backauszug BAZ2 mit Kombirost E-Nr. 944 189 014 Backauszug BAZ3 mit Kombirost E-Nr.
Gebrauchsanweisung 38 Pizzastein: H1,2 x B34,5 x T34,5cm E-Nr. 944 189 008 Glaskeramik-Fettpfanne: H6,5 x B32,0 x T27,0cm E-Nr. 611 899 660 2 Seitenleisten, weiß für weißen Möbelumbau E-Nr. 611 898 700 Edelstahlpflegemittel für alle Edelstahlgeräte E-Nr.
Montageanweisung MONTAGEANWEISUNG 1 Achtung: Montage und Anschluß des neuen Gerätes dürfen nur durch einen konzessionierten Fachmann vorgenommen werden. Beachten Sie bitte diesen Hinweis, da sonst bei auftretenden Schäden der Garantieanspruch entfällt.
Montageanweisung 1 Sicherheitshinweise für den Installateur • In der elektrischen Installation ist eine Einrichtung vorzusehen, die es ermöglicht, das Gerät mit einer Kontaktöffnungsweite von mind. 3mm allpolig vom Netz zu trennen. Als geeignete Trennvorrichtung gelten z.B. LS-Schalter, Sicherungen (Schraubsicherungen sind aus der Fassung herauszunehmen), FI-Schalter und Schütze. • Das Gerät entspricht bezüglich des Schutzes gegen Feuergefahr dem Typ Y (IEC 335-2-6).
Montageanweisung Montage 41
Montageanweisung Wichtige Hinweise 42
Montageanweisung Kombination nur mit 43
Montageanweisung Vorbereitung Küchenmöbel 44
Montageanweisung 45
Montageanweisung 46
Montageanweisung Elektrischer Anschluß 47
Montageanweisung Befestigung 48
KUNDENDIENSTSTELLEN KUNDENDIENSTSTELLEN Sehr geehrter Kunde, der Werkskundendienst von AEG Hausgeräte ist dezentral organisiert. Damit bieten wir Ihnen überall einen zuverlässigen Service. Unter der für Sie kostenlosen Rufnummer 0800 234 73 78 können Sie im Bedarfsfall einen unserer Spezialisten oder Service-Partner anfordern. Ihre Ersatzteil-Bestellung geben Sie bitte unter der zentralen Rufnummer 0180 5 00 10 76 (DM -.24/Min.) auf. Für Störungen an Gefriergeräten bzw.
KUNDENDIENSTSTELLEN PLZ Adresse 67663 Kaiserslautern* Pariser Straße 200 68309 Mannheim-Käfertal Heppenheimer Straße 31-33 71034 Böblingen-Hulb Dornierstraße 7 76185 Karlsruhe-Mühlburg* Neureuther Straße 5-7 79108 Freiburg* Tullastraße 84 80634 München-Neuhausen Arnulfstraße 205 86159 Augsburg* Piccardstraße 15a 87437 Kempten* Brodkorbweg 22 88213 Ravensburg* Henri-Dunant-Straße 6 90429 Nürnberg Muggenhofer Straße 135 91788 Pappenheim* Neudorf 79 92260 Ammerthal* Nikolau
Garantiebedingungen GARANTIEBEDINGUNGEN 1. 2. 3. 4. 5. Für dieses Gerät leisten wir - zusätzlich zu der gesetzlichen Gewährleistung des Händlers aus Kaufvertrag - dem Endabnehmer gegenüber zu den nachstehenden Bedingungen Garantie: Die Garantiezeit beträgt 12 Monate und beginnt mit dem Zeitpunkt der Übergabe des Gerätes, der durch Rechnung oder andere Unterlagen zu belegen ist.
Service SERVICE Im Kapitel „Was tun, wenn …“ sind einige Störungen zusammengestellt, die Sie selbst beheben können. Sehen Sie im Störungsfall zunächst dort nach. Handelt es sich um eine technische Störung? Dann wenden Sie sich an Ihre Kundendienststelle. (Adressen und Telefonnummern finden Sie im Abschnitt „Kundendienststellen“.) Bereiten Sie das Gespräch in jedem Fall gut vor.
