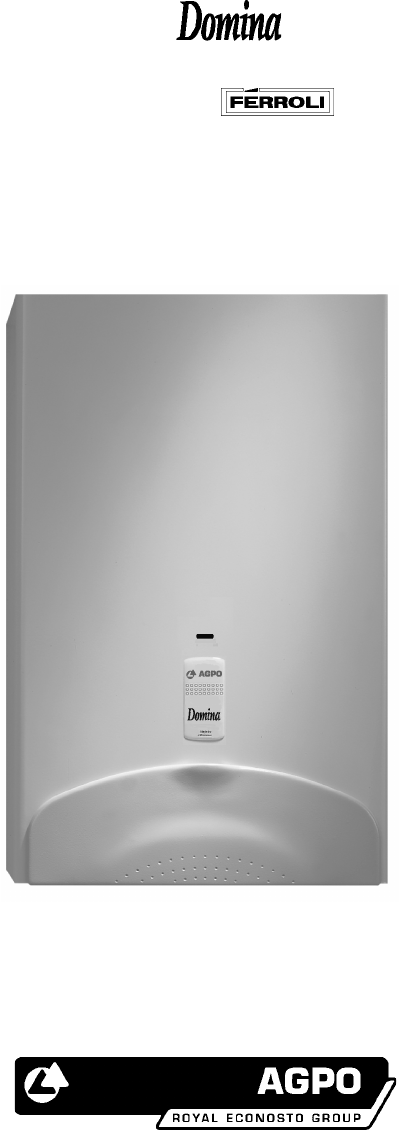

Gebruikershandleiding Montagehandleiding Technische specificaties Verwarmingstoestel AGPO Made by C24E
AGPO b.v. Postbus 3364, 4800 DJ Breda Konijnenberg 24, 4825 BD Breda Consumenten-informatielijn 076 - 5 725 740 (storingen melden bij uw installateur) Geachte gebruiker, Geachte installateur, Gefeliciteerd met uw nieuwe cv-toestel. Dit toestel is de nieuwste ontwikkeling van AGPO. Het biedt u naast een hoog comfort een laag energieverbruik: gunstig voor u en voor het milieu. Deze gebruikershandleiding biedt u diverse adviezen om goed met uw toestel en de cvinstallatie om te gaan.
Gebruikershandleiding Montagehandleiding Technische specificaties Verwarmingstoestel AGPO C24E 0063/1999 Made by Inhoud gebruikershandleiding bladzijde 5 - 10 1. Algemeen .................................................................................................... 5 Voor uw veiligheid: Let op! ................................................................................ 5 2. Bediening, storingen en instellingen ................................................................... 6 3.
MONTAGEHANDLEIDING Aandachtspunten vóór montage 7. Voorschriften .................................................................................................... 12 8. Aandachtspunten vóór montage ......................................................................... 8.1 Leveringsomvang ............................................................................... 8.2 Toestel accessoires ........................................................................... 8.3 Montagemogelijkheden .........
1. ALGEMEEN Introductie De AGPO Domina is een moderne verbeterdrendement combitoestel, dat zowel warm tapwater kan leveren als warmte voor de cv-installatie. Het toestel is voorzien van de meest moderne technieken, die ervoor zorgen dat zowel het gasverbruik als het elektriciteitsverbruik onder alle omstandigheden zo laag mogelijk blijven. Tevens zorgen de nieuwe technieken ervoor dat er een minimum aan onderhoud behoeft te worden uitgevoerd en dat de levensduur van het toestel wordt verlengd.
2. BEDIENING, STORINGEN EN INSTELLINGEN Uitleg van het bedieningspaneel Achter de neerklapbare klep bevindt zich het bedieningspaneel van het toestel. Naast het tonen van de bedrijfsstatus kunnen de cv-temperatuur en de tapwater temperatuur ingesteld worden. Vlamstoringsignalering Brandt bij een storing in het gaszijdig deel van het toestel. Het toestel zal nu niet in bedrijf komen. Zie hoofdstuk 11 voor een mogelijke oplossing. Vlamsignalering Brandt als het toestel in bedrijf is.
3. HET IN EN UIT BEDRIJF NEMEN VAN HET TOESTEL Storingen die u mogelijk zelf kunt oplossen Brandt niet • Controleer of de stekker in het stopcontact zit. • Staat er spanning op het stopcontact? Brandt als de cv-druk te laag is. • Vul de installatie bij. Zie hoofdstuk 5 Branden als er een vlamstoring optreed. • Controleer of de gaskraan open staat; • Ontlucht de gasleiding; • Draai de bedieningsschakelaar mininaal 1 seconde op “RESET” In bedrijf nemen 1.
4. GEBRUIKERSADVIEZEN In dit hoofdstuk worden een aantal handreikingen gedaan om zoveel en zo lang mogelijk plezier te hebben van uw toestel en de installatie. Gebruik van de kamerthermostaat De kamerthermostaat is een regelaar, die de temperatuur op de ingestelde waarde houdt. Verhoog of verlaag bij het te warm of te koud aanvoelen van de temperatuur, de instelling met maximaal 1ºC.
5. HET BIJVULLEN EN ONTLUCHTEN VAN DE CV-INSTALLATIE Het ontluchten van de cv-installatie Neem de stekker uit het stopcontact Ontlucht de installatie. Dit is vooral in de eerste twee weken na de installatie nodig. Gebruik het ontluchtsleuteltje. Begin bij de laagstgelegen radiatoren. Eindig op de bovenverdieping. Ontlucht tot er geen lucht meer uit komt. Algemeen Er kan een vulprocedure bij de vulkraan hangen: volg deze instructie. Als er geen instructie aanwezig is, volg dan de instructie hiernaast.
6. INSPECTIE EN REINIGING Inspectie en service Voor een goede werking van het toestel adviseert AGPO een periodieke inspectie uit te laten voeren. Informeer bij uw installateur naar de mogelijkheden voor service en inspectie. Deze service en inspectie dient door erkende vakmensen te gebeuren. Schoonmaken douchekop en perlatoren Door verkalking kan de doorstroming van het water bij douchekoppen en perlatoren, de zeefjes in de tapkranen, worden beperkt.
MONTAGEHANDLEIDING Aandachtspunten vóór montage 7. Voorschriften .................................................................................................... 12 8. Aandachtspunten vóór montage ......................................................................... 8.1 Leveringsomvang ............................................................................... 8.2 Toestel accessoires ........................................................................... 8.3 Montagemogelijkheden .........
7. VOORSCHRIFTEN 8. Voor installatie van de AGPO Domina dient rekening te worden gehouden met de volgende voorschriften: a. Het bouwbesluit 680 waarin naar de volgende normen wordt verwezen: b. NEN 1078 voorschriften voor aardgasinstallaties GAVO met bijbehorende praktijkrichtlijn (NPR3378) c. Richtlijnen bestaande gasinstallaties, opgesteld door EnergieNed; d. NEN 3028 veiligheidseisen voor centrale verwarmingsinstallaties; e. NEN 1010 veiligheidsbepalingen voor laagspanningsinstallaties; f.
8.3 Montagemogelijkheden Het toestel is ontworpen als een hangend toestel en kan tegen praktisch elke wand worden bevestigd. De muur dient vlak te zijn en stevig genoeg voor het gewicht van het toestel. 8.4 Benodigde vrije ruimte In verband met het ophangen, aansluiten en inspectie of service-werkzaamheden dient er rondom het toestel een minimale ruimte vrij te blijven. Zijkant Onderkant Bovenkant Voorkant Advies: 150 mm 500 mm 1 meter >500 mm Minimaal: 40 mm 200 mm 270 mm 500 mm 8.
8.6. Extra aandachtspunten voor de complete installatie CV-installatie. Gasaansluiting Vloerverwarming Pas uitsluitend diffusiedichte buizen toe om corrosie in het toestel te voorkomen. Pas eventueel een vloerverwarmingsset met een gescheiden systeem voor de vloerverwarming en de overige cv-installatie toe. Pas een 100% hydraulisch neutrale vloerverwarmingsset toe. De toegestane zuurgraad (pH): tussen 5 en 8.
9. MONTAGE-INSTRUCTIE In dit hoofdstuk wordt stap voor stap uitleg gegeven over het ophangen en aansluiten van de AGPO Domina. Eventueel wordt voor uitgebreidere informatie verwezen naar de volgende hoofdstukken. Beschadigingen aan het toestel Eventuele beschadigingen aan het toestel direct aan de leverancier melden. Aandachtspunten voor montage Lees eerst het voorgaande hoofdstuk: Aandachtspunten voor montage.
9.3 Afmetingen en aansluitingen Benodigde vrije ruimte rondom het toestel • zijkant • onderkant • voorkant • bovenkant Advies: 150 mm 500 mm >500 mm 1 meter Minimaal: 40 mm 200 mm (aansluitset bepaald) 500 mm (15 mm bij geslotendeur) 750 mm (rookgasafvoer bepaald) Let op! Bij afwijking van de geadviseerde vrije ruimte wordt de bereikbaarheid van het toestel voor installatie en servicedoeleinden beperkt.
9.4 Aansluiten van de cv- en tapwaterleidingen cv-aanvoer (3/4” bu) cv-zijdig overstortventiel (3/4” bi) Warmwater leiding (1/2” bu) Gastoevoerleiding (1/2” bu) Koudwater leiding (1/2” bu) Stromingssensor cv-retour (3/4” bu) Aansluiting kamerthermostaat 230V Voedingsspanning Verwijder de kunststof doppen van de leidingen onder het toestel: Let op, er kan wat vuil water uitlopen. Monteer: Inlaatcombinatie (KIWA gekeurd) vul- en aftapkraan expansievat in de retourleiding plaatsen.
9.5 Aansluiten gaszijdig 9.6 Aansluiten rookgasafvoer en luchttoevoer Rookgasafvoer gaskraan gasleiding (15 mm) Figuur 9.5 1 2 Figuur 9.4 Montage van gaskraan op een passtuk 1. Verwijder de kunststof dop van de leiding onder het toestel; 2 Monteer een gas-afsluitkraan in de gasleiding, hetzij met een passtuk (zie fig 9.4), of direct op het toestel; 3 Indien het toestel gemonteerd wordt op een oud stalen gasleidingnet, wordt geadviseerd om een filter in de gasleiding te plaatsen.
9.7 Aansluiten van de kamerthermostaat Aansluiten van een AAN/UIT kamerthermostaat Knip de tyrap door waarmee de kabels vastgemaakt zijn. AAN/UIT-kamerthermostaat Figuur 9.8 Aansluiting van een AAN/UIT-kamerthermostaat Deze aansluitkabel is voorbedraad in het toestel. • • De thermostaat dient een potentiaalvrij contact te hebben; Bij de Honeywell T87F dient de anticipatieinstelling op 0,12 A afgesteld te worden.
10. EERSTE INGEBRUIKSTELLING VAN HET TOESTEL 10.1 Voorbereidingen 3. Controleer of het dopje van de automatische ontluchter open staat. Nu de montage is voltooid, kan het toestel ingebruik worden gesteld. Doe dit in de onderstaande volgorde. Een paar slagen losdraaien! Zorg dat de stekker uit het stopcontact is 1. Verwijder de mantel ophangpunten Figuur 10.3 Pomp met automatische ontluchter 4. Vul de installatie Let op! 1,5 - 1,8 bar (in koude toestand) Gebruik uitsluitend schoon leidingwater.
10.2 In bedrijf nemen. 10.3 Het toestel afstemmen op de installatie Instelling van de cv- en tapwatertemperatuur In bedrijf nemen 1. Open de gaskraan; 2. Steek de stekker in het stopcontact en zet de bedienningsschakelaar op de stand “ON”. Het toestel is nu klaar voor gebruik. Alles gaat goed: Het display geeft aan: Gaat branden. Het toestel is aangesloten op 230V voedingsspanning, en gereed is voor gebruik. Gaat branden als de kamerthermostaat vragend staat. Gaat branden als er warmwater wordt getapt.
11. INSPECTIE EN AFSTELLEN 11.1 Inspectie Controles De AGPO Domina is een onderhoudsarm toestel. Onder normale omstandigheden heeft het toestel periodiek een minimum aan onderhoud nodig. Aan de brander of warmtewisselaar is geen jaarlijks preventief onderhoud nodig. Wanneer er sprake is van een sterke vervuiling van de toegevoerde verbrandingslucht kan het onderhoud worden uitgebreid. Controleer de verbrandingsruimte op vervuiling, en reinig deze eventueel met een zacht borstel en een stofzuiger.
11.2 Afstellen van het gasblok Let op! Het toestel is afgesteld voor aardgas (G25) maar het kan ook op propaan (G31) worden afgesteld. De gasinspuiter en de gasdrukken, zoals gas voordruk, startdruk, minimumdruk e.d. zijn verschillend. Neem voor ombouw naar propaan contact op met AGPO Controle voordruk (bij toestel niet in bedrijf) 1. Verwijder de mantel; 2. Open het meetpunt 3 op het gasblok; 3. Sluit een gasdrukmeter aan op meetpunt 3; 4. Meet de gasvoordruk; Zie tabel voor de juiste waarde; 5.
11.4 Elektronische instelling via potmeters op de ontsteekprint • • P4 (rechts): Ontsteekbranderdruk (af fabriek op deze stand: ) Deze druk wordt gecreëerd door extra modulatie via de 2e operator en duurt zolang de regeling geen vlam ziet. P5 (links) : Minimum gasdruk (af fabriek op minimum stand: ) Deze druk wordt afzonderlijk van de mechanisch ingestelde branderdruk via de moduleerspoel gegeven. 11.3 Met behulp van potmeter P3 (zie figuur 13.
11.5 Afstelling van ontsteek en ionisatie elektrode Voor een storingsvrije werking van het toestel dienen de beide elektroden juist afgesteld te zijn. Zie figuren 11.6 en 11.7 voor deze afstelling Figuur 11.6 Afstelling van de ontsteek elektrode Figuur 11.
12. STORINGEN EN SERVICE ONDERDELEN 12.1 Storingslijst met mogelijke oorzaken en oplossingen * * * * De circulatiepomp C.V. (32) draait indien de beschermingsthermostaat (50) onderbroken is. Het toestel schakelt in bij een ketelwatertemperatuur van 5°C of lager, via sensor (34). Zekering op print 2 Amp (traag). De circulatie pomp (32) functioneert niet als de C.V. waterdruk te laag is.
12.2 Overzicht van het toestel en de serviceonderdelen. Nr. Omschrijving Bestel nr 14 20 21 22 27 32 34 3250012 3288010 3288081 3288130 3288015 3288010 3288300 36 42 44 49 50 63 81 82 98 100 101 114 126 136 145 157 Figuur 12.1 Figuur 12.1 Service onderdelen Domina C24E overstortventiel C.V (3 bar) houder gasinspuiters gasinspuiters hoofdbrander (aardgas) hoofdbrander (reep) koperen warmtewisselaar c.v.-pomp (UPS 15/50) temperatuursensor (C.
13. WERKING EN TECHNISCHE GEGEVENS 13.1 Werking van het toestel 7. 8. 9. 10. 11. 14. 19. 22. 28. 27. 29. 32. 34. 36. 42. 44. 49. 50. 63. 81. 82. Figuur 13.
Opstartcyclus Einde warmtevraag 1. De stekker wordt in het stopcontact gestoken, en de bedienningsknop op “ON” gezet. 2. gaat branden. Het toestel is nu klaar voor gebruik 1. Gasblok (44) stopt de gastoevoer; 2. Na cv-verwarming draait de cv-pomp 7 minuten na. Directe beveiligingen Vervolgens kan een van de volgende LED’s oplichten Toestel komt in bedrijf voor cv-gebruik Toestel komt in gebruik voor tapwater-gebruik Toestel komt niet in bedrijf, de cv-druk te laag is. Er is een vlamstoring opgetreden.
13.2 Extern beschikbare opvoerhoogte 13.3 Tapwaterzijdig drukverlies Afhankelijk van cv-pompvermogen en de weerstand van de installatie zal zich een pomp werkpunt instellen. Bij dit werkpunt dient de doorstroming van het toestel en de installatie voldoende te blijven om het opgewekte cvvermogen naar de radiatoren af te voeren.
13.4 Technische gegevens Specifikaties eenheid Domina C24E kW kW % 28,6 - 12,8 25,8 - 11,5 45 - 100 kW min. l. bar °C 23,3 - 9,7 modulerend 7 1,5 3,0 90 (30 - 90) kW l/min. l/min. l/min. °C 40-80 23,3-9,7 ± 6,5 ± 11 (zonder doorstroombegrenzer) ± 2,5 ± 60 40 - 80 minuut l. bar 3 0,8 6 mbar mbar m3/h (l/min) vonk 4,5 - 22,8 25 (20 - 30) 3,17 (52,8) B11BS Capaciteit nominale belasting (G25; b.w.) (o.w.
13.
14. CERTIFICATIES VAN DE AGPO DOMINA C24E 14.1 CE-markering Fabrikant Ferroli S.p.A Adres:via Ritonda 78/A 37047 San Bonifacio (VR) Italië verklaart hiermede dat de AGPO C24E voldoen aan de bepalingen van de Richtlijn Gastoestellen (90/396/EEG).
GARANTIEBEWIJS GARANTIEVOORWAARDEN Dit AGPO produkt wordt door AGPO b.v. aan de installateur gegarandeerd onder de onderstaande voorwaarden. De installateur garandeert dit produkt onder dezelfde volgende voorwaarden aan de gebruiker: 1 2 3 4 5 6 7 De garantietermijn is geldig vanaf de installatiedatum en na ontvangst binnen 8 dagen van het volledige ingevulde en ondertekende garantiebewijs. De garantietermijn voor cv-ketels en apparatuur bedraagt 2 jaar.
