Operating Instructions and Installation Instructions

6
D
F
C
E

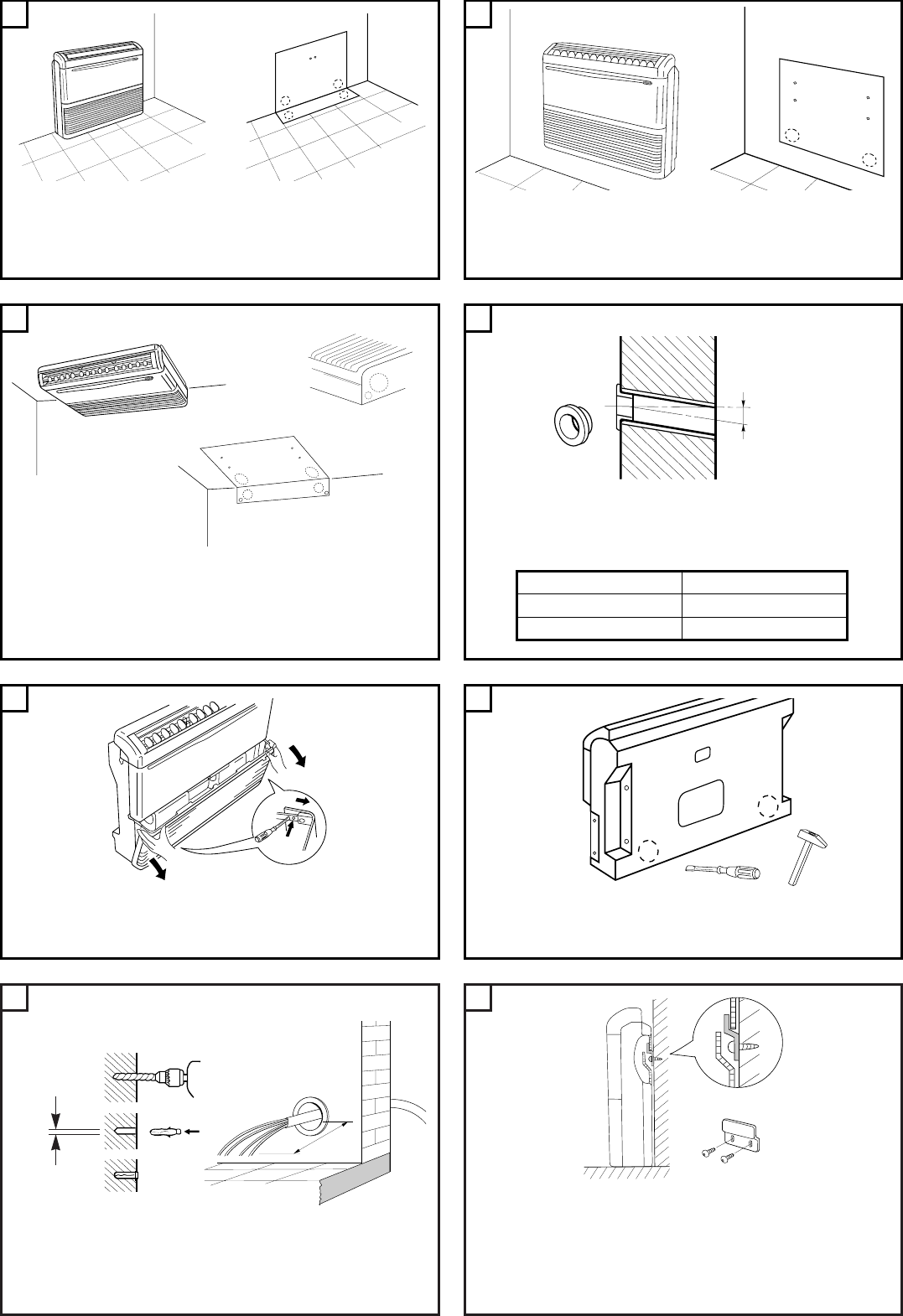

Installation an einer Wand.
Die Schablone an die Wand anlehen, sie nivellieren und die zu
schneidenden Löcher zeichnen (Rohre und Tragdübel).
Ein Loch in die Wand schneiden (siehe Tabelle). Ein PVC-Rohr
einfügen. Die mitgelieferte Abdeckung befestigen.
Installation auf dem Boden.
Die Schablone biegen, sie nivellieren und die zu schneidenden
Löcher zeichnen (Rohre, Kondenswasser-Auslaß-Rohr,
Tragwinkel).
Installation an der Decke.
Die Schablone an die Decke anlehnen, sie nivellieren und die
zu schneidenden Löcher zeichnen (Rohre an der senkrechten
Wand oder Decke, Kondenswasser-Auslaß-Rohr und Tragdübel).
Auf diesem fall darf die Dränrohrvebindung nicht hinten
durchgeführt werden.
5 - 10 mm
Model Ø Hole (mm)
FCX12 65
FCX18 - FCX22 80
HG
Ein vorgeschnittenes Loch für die Rohrverlegung öffnen (von
außen arbeiten).
Das Gitter entfernen, indem Sie es von den Seitenschienen und
der Federsperrung loshaken.




KI
Installation auf dem Boden.
Bringen Sie die Halterung an der Wand mit den Schrauben an.
Ziehen Sie diese jedoch nicht vollständig an, damit Sie die
Halterung in die endgültige Position bringen können. Richten
Sie die Halterung aus, wie in Abbildung gezeigt ist, ziehen Sie
dann die Schrauben fest. Hängen Sie das Gerät an die Halterung,
wie gezeigt in Abbildung.
Die Befestigung des Wandbügels vorbereiten. Das elektrische
Kabel (mit Erddraht) zwischen den beiden Einheiten strecken
(Sieh die Tafel für den Rohrquerschnitt). Stellen Sie sich sicher,
daß Sie eine ausreichende Menge der richtigen Dübel für die
Befestigung des Gerätes an der Wand haben.
15 cm
ø 5
