GUÍA DE INICIO RÁPIDO
CONTENIDO DE LA CAJA
Asegúrese de que la caja contenga los siguientes elementos:
 XR20
 Adaptador de alimentación (12 V CC 500 mA)
 Manual de inicio rápido
 Manual de referencia
 Información sobre la seguridad y la
garantía
¡LEA EL FOLLETO DE INFORMACIÓN SOBRE LA SEGURIDAD Y
LA GARANTÍA ANTES DE USAR ESTE PRODUCTO!

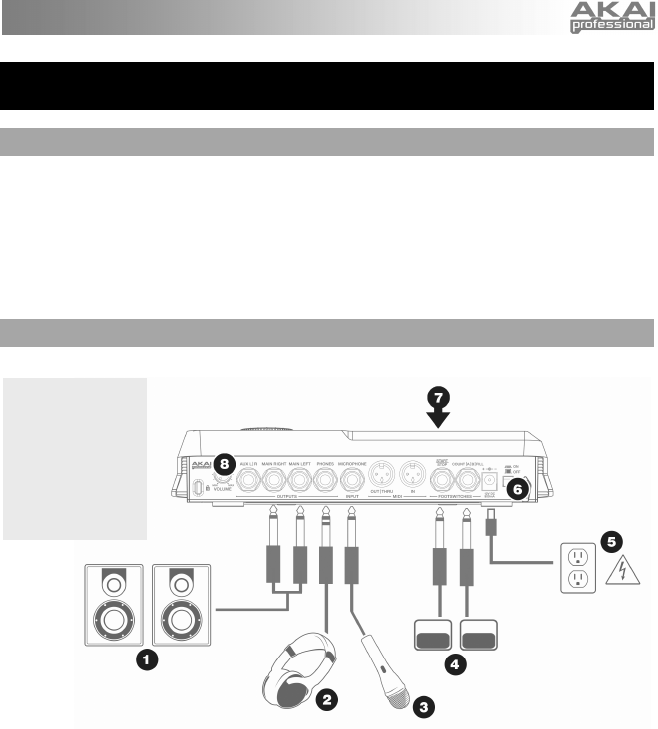

DIAGRAMA DE CONEXIÓN
1. Enchufe los cables TS de ¼” TS de las SALIDAS PRINCIPALES a un amplificador, mezclador o
sistema de altavoces. Para obtener sonido monofónico, puede conectar una sola salida.
2. Como alternativa, puede conectar un par de auriculares TRS de ¼” a la SALIDA PARA
AURICULARES.
3. Conecte su micrófono a la ENTRADA DE MICRÓFONO..
4. Si tiene interruptores de pedal TS de ¼”, enchúfelos a los conectores de START/STOP
(Inicio/Parada) y de COUNT/A/B/FILL.
5. Enchufe el adaptador de alimentación incluido (12V CC 500 mA) al jack para el adaptador y al
suministro eléctrico. Como alternativa, puede alimentar la unidad insertando 6 baterías AA en el
compartimiento inferior.
6. Pulse el interruptor POWER para encender la unidad.
7. Dé golpecitos a los pads para escuchar los sonidos. Puede conmutar entre las tres categorías de
sonido diferentes de los pads pulsando el botón correspondiente (DRUMS, 1-SHOT, SYNTH).
8. Ajuste el control de volumen del panel trasero a un nivel de escucha apropiado.
Cuando se conecta
la XR20, el control de
volumen de su
amplificador de
potencia y de la
XR20 deben estar
totalmente al mínimo
y la alimentación de
ambas unidades
debe estar apagada.
