57
GUIDA RAPIDA
CONTENUTI DELLA CONFEZIONE
Assicurarsi che tutti gli elementi elencati di seguito si trovino nella confezione:
XR20
Adattatore di alimentazione (12V CC
500mA)
Manuale rapido
Manuale di riferimento
Istruzioni di sicurezza e garanzia
PRIMA DI UTILIZZARE IL PRODOTTO, LEGGERE ATTENTAMENTE
LE ISTRUZIONI DI SICUREZZA E LA GARANZIA!

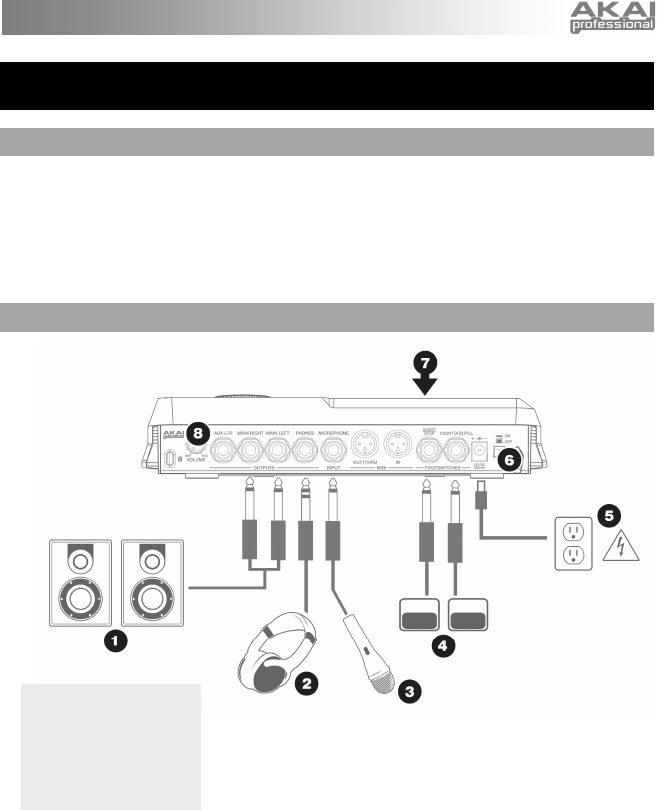

SCHEMA DEI COLLEGAMENTI
1. Collegare cavi TS da ¼” dalle uscite MAIN ad un amplificatore, mixer o impianto di altoparlanti.
Per ottenere un suono in mono, si può collegare una sola uscita.
2. Alternativamente, potete collegare un paio di cuffie TRS da ¼” all’uscita cuffie (PHONES).
3. Collegare il microfono all’apposito ingresso (MICROPHONE).
4. Se si possiedono interruttori a pedale TS da ¼”, collegarli ai jack START / STOP e COUNT / A / B
/ FILL.
5. Collegare l’adattatore di alimentazione in dotazione (12V CC 500mA) al jack di alimentazione e
l’adattatore stesso ad una sorgente di alimentazione. Alternativamente, si può scegliere di
alimentare l’apparecchio inserendo 6 batterie AA nello scomparto inferiore.
6. Premere l’interruttore di alimentazione POWER per accendere l’apparecchio.
7. Battere i pad per udire i suoni. Si può passare tra le tre diverse categorie sonore per i pad
premendo il pulsante corrispondente (DRUMS, 1-SHOT, SYNTH).
8. Regolare il comando del volume situato sul pannello posteriore al livello di ascolto desiderato.
Al momento di collegare
l’XR20, volume dell’ampli di
alimentazione e dell’XR20
stesso devono essere
completamente abbassati e
l’alimentazione di entrambi
gli apparecchi deve essere
spenta.
