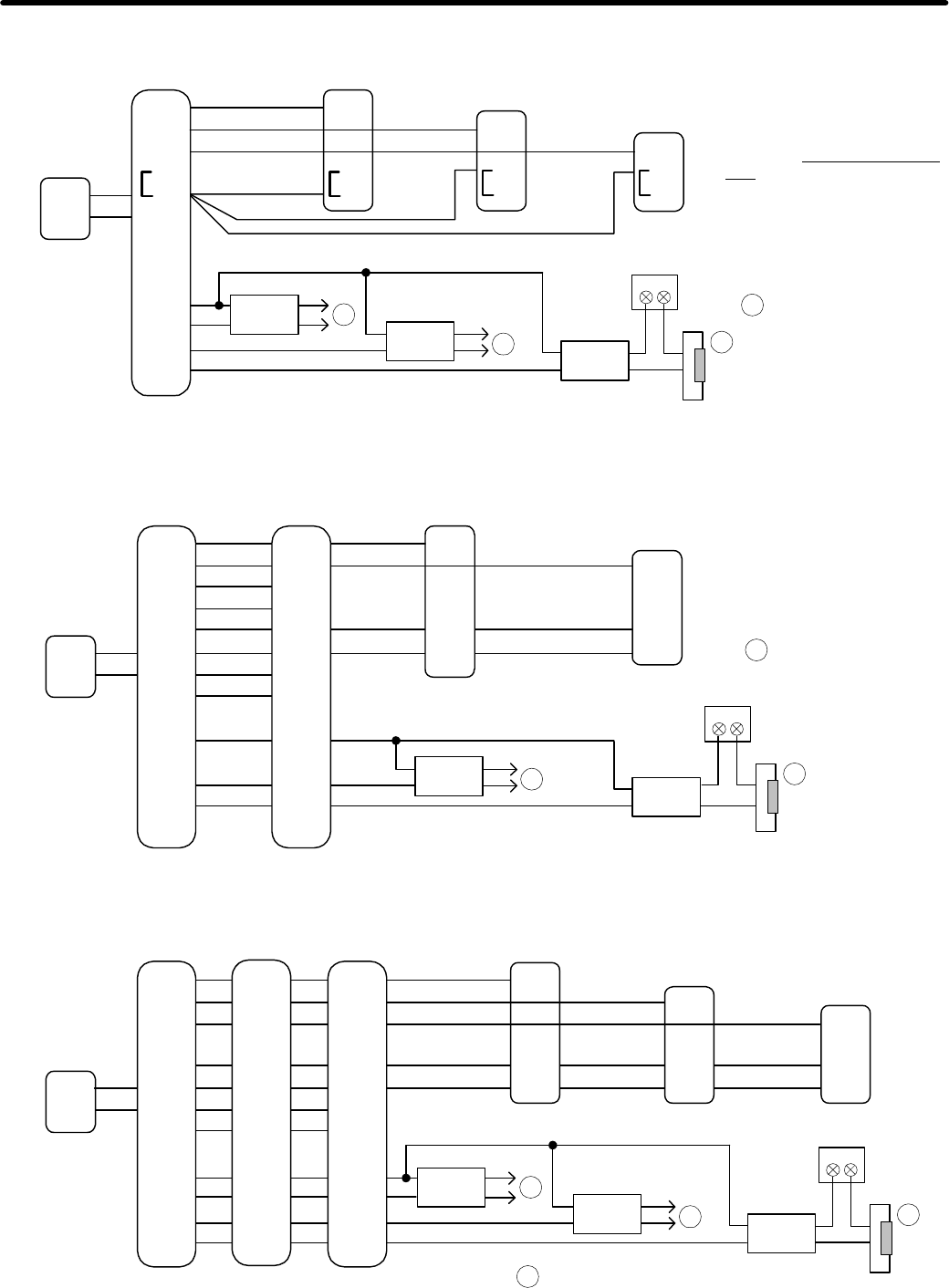

3 WIRING DIAGRAMS
1
E
-
2 LEF-3L, 2 Door Stations
Shown with door release relays
Master-to-Master communication shown using channel 3
PS-12C
-
+
RY-PA
Dr. #2
Blk
Yel
LEF-3L
1
2
3
C
E
-
+
R
Y
Wht
Brn
Red
Org
LEF-3L
1
2
C
3
E
-
+
R
Y
Wht
Brn
Red
Org
1
E
-
RY-PA
Dr. #1
Blk Yel
A
AC Transformer
A
Momentary dry closure when station is
selected and "key" button is pressed.
Connect to door strike & power.
A
3 LEF-3L, 3 Door Stations
No Master to Master Communication
Shown with door release relays
PS-12C
-
+
LEF-3L
LEF-3L
LEF-3L
Pg. 3
LS-NVP/B
1
E
-
1
E
-
Red
Blk
Grn
1
2
3
C
E
-
+
R
Y
Wht
Brn
Red
Org
1
2
3
C
E
-
+
R
Y
Wht
Brn
Red
Org
1
2
3
C
E
-
+
R
Y
Wht
Brn
Red
Org
1 LEF-3L, 3 Door Stations -
Shown with door release relays
1
E
-
LE-D/
LE-DA
LEF-3L
1
2
3
E
-
+
C
R
Y
Wht
Brn
Red
Org
LE-D/
LE-DA
LE-D/
LE-DA
PS-12C
1
E
-
1
E
-
-
+
RY-PA
Dr. #1
RY-PA
Dr. #2
RY-PA
Dr. #3
Blk
Blk
Blk
Yel
Yel
Yel
AC Transformer
NOTE:
When running 2 conductors homerun
to each sub (single master system
only), leave jumper attached between E
& - on master and door stations.
Otherwise, remove jumpers and use
separate wires for E and - terminals.
12V DC when "key" button is pressed
A
A
A
A
Momentary dry closure when station is
selected and "key" button is pressed.
Connect to door strike & power.
LE-D/
LE-DA
