MX• 5021 User’s guide Mode d’emploi Guía del usuario Guia do Usuário
The lightning flash with arrowhead, within an equilateral triangle, is intended to alert the user to the presence of uninsulated “dangerous voltage” within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons. Caution: To prevent the risk of electric shock, do not remove cover (or back). No user-serviceable parts inside. Refer servicing to qualified service personnel.

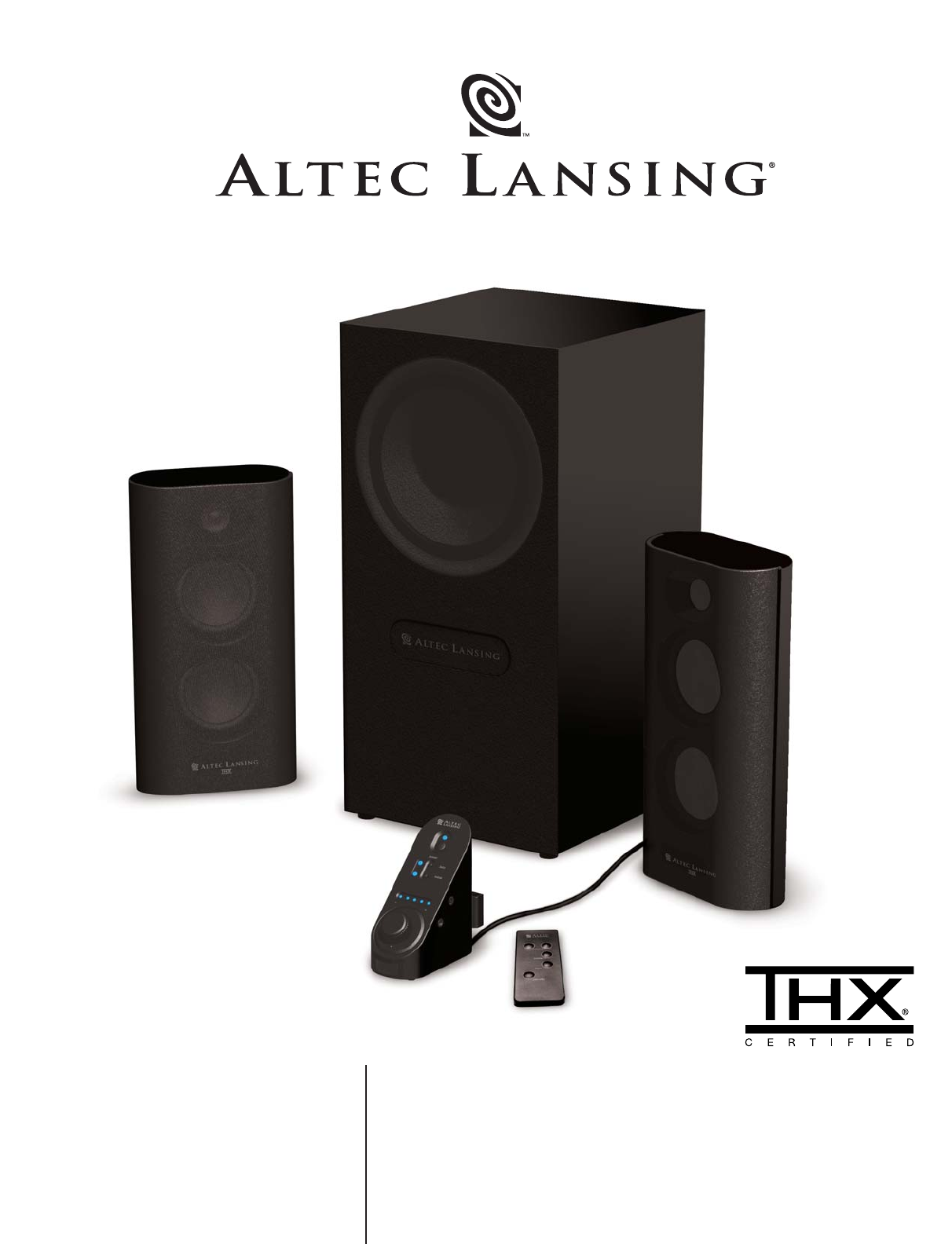

MX5021 Three-Piece Powered Audio System PC AUDIO Connect the lime green audio input cable to your PC’s sound card output jack (typically colored lime green and usually labeled “1” or “Main”) as described in your PC/sound card documentation. Welcome to Altec Lansing. We would like to thank you for purchasing the THX-Certified MX5021 Powered Audio System.
Treble Stand-by Press the treble button on the hardwired controller or wireless remote. A blue EQ LED will illuminate next to the treble button. When using the hardwired controller, turn the master volume knob clockwise to increase the treble and counter-clockwise to decrease the treble. To mute the MX5021 press the stand-by button on the hardwired controller or wireless remote. The blue LED located next to the power button will turn off. To un-mute, press the stand-by button again.
Symptom Possible Problem Solution No sound from one or more speakers. Power isn’t turned on. Verify that the subwoofer’s AC power cord is plugged into both the wall outlet and subwoofer. Verify that the Power button has been pressed and that a blue EQ LED is illuminated. Turn the rotary knob to the right to raise the system master volume. Volume is set too low. Check volume level on the video gaming system or alternate audio source device, and set at mid-level.
Le symbole figurant un éclair dans un triangle équilatéral est destiné à attirer l’attention de l’utilisateur sur la présence d’une « tension dangereuse » non isolée pouvant être d’amplitude suffisante pour constituer un risque d’électrocution. Attention : Pour prévenir tout risque d’électrocution, ne retirez pas le couvercle (ou le dos) de l’appareil. Il ne se trouve à l’intérieur aucune pièce susceptible d’être réparée par l’utilisateur. Confiez la réparation et l’entretien à un personnel qualifié.
MX5021 Système audio amplifié trois pièces 4. Connectez une extrémité du câble d’entrée audio (doté de connecteurs vert clair à chaque extrémité) à la prise d’entrée vert clair correspondante, située au dos du caisson de basses et portant la mention INPUT (entrée). 5. Connectez l’autre extrémité du câble d’entrée audio à la source audio souhaitée. Bienvenue chez Altec Lansing. Nous tenons à vous remercier d'avoir acheté le Système audio amplifié MX5021 certifié THX.
Basses appuyez sur le bouton « – » et maintenez-le enfoncé quelques instants pour diminuer les aigus. Un voyant lumineux s’allumera et se déplacera sur la télécommande filaire pour indiquer le changement du niveau des aigus. Le voyant lumineux restera à l’extrême droite pour indiquer un niveau des aigus maximum et à l’extrême gauche pour indiquer un niveau des aigus minimum. Au bout de quelques secondes, les aigus reviendront par défaut sur le volume principal.
Symptôme Problème possible Solution La télécommande ne fonctionne pas. Le connecteur DIN n’est pas inséré dans la prise jack du caisson de basses. Vérifiez que le connecteur DIN gris est fermement inséré dans la prise jack du connecteur DIN sur le caisson de basses. Assurez-vous que les broches sont alignées entre la fiche et la prise jack. Rappelez-vous que la flèche doit être tournée vers le haut. Aucun son ne sort de l’une ou de plusieurs enceintes. L’appareil n’a pas été mis en marche.
La figura de relámpago que termina en punta de flecha y se encuentra dentro de un triángulo equilátero, tiene por finalidad alertar al usuario de la presencia de “voltaje peligroso” sin aislamiento en el interior del producto que podría tener potencia suficiente para constituir riesgo de choque eléctrico para las personas. Precaución: Para evitar el riesgo de choque eléctrico, no retire la cubierta (o parte posterior). En su interior hay piezas que no debe manipular el usuario.
MX5021 4. Conecte un extremo del cable de entrada de audio (con conectores verde limón a cada extremo) al enchufe verde lima de entrada que le corresponde en la parte posterior del parlante secundario para graves, rotulado INPUT (Entrada). 5. Conecte el otro extremo del cable de entrada de audio a la fuente de audio deseada. Sistema de audio amplificado de tres piezas Bienvenido a Altec Lansing. Deseamos agradecerle por comprar el Sistema de Audio Amplificado THX-Certificado MX5021.
Graves Se iluminará y moverá un indicador LED ubicado en el controlador alámbrico para indicar los niveles cambiantes de agudos. El indicador LED se ubicará en la posición derecha extrema para un nivel máximo de agudos y en la posición izquierda extrema para un nivel mínimo. Después de unos segundos, los agudos volverán por defecto al volumen principal. Para volver al control de agudos, pulse nuevamente el botón de agudos.
Síntoma Problema posible Solución El controlador no funciona. El conector DIN no esta insertado en la clavija del parlante secundario para graves. Verifique que el conector DIN de color gris esté firmemente insertado en la clavija del conector DIN del parlante secundario para graves. Asegúrese de que los pines entre el enchufe y la clavija estén alineados. Recuerde, la flecha debe apuntar hacia arriba. Uno o más de los parlantes no emite sonido alguno. El sistema no está encendido.
O relâmpago com cabeça em seta, dentro de um triângulo eqüilátero, destina-se a alertar ao usuário da presença de “voltagem perigosa” não isolada dentro do invólucro do produto, a qual pode ser de magnitude suficiente para constituir um risco de choque elétrico para as pessoas. Cuidado: Para evitar o risco de choque elétrico, não remova a cobertura (ou a traseira). Não há peças de utilidade para o usuário, dentro. Encaminhe o atendimento técnico para equipe de pessoal de serviço qualificado.
MX5021 4. Conecte uma ponta do cabo de áudio de entrada (com conectores em verde-limão em cada ponta) à tomada de entrada verde-limão correspondente, na traseira do subwoofer, rotulada como INPUT (ENTRADA). Sistema de Áudio Potencializado de Três Peças Bem-vindo à Altec Lansing. Gostaríamos de agradecê-lo por adquirir no Sistema de Áudio Potencializado MX5021 Certificado THX.
Graves Um LED irá se iluminar e se deslocará na controladora a fio para indicar a alteração dos níveis de agudos. O LED estacionará na posição direita mais distante para agudos máximos e na posição esquerda mais distante para o mínimo de agudos. Pressione o botão de graves, na controladora a fio ou remoto sem fio. Um EQ LED irá se iluminar perto do botão de graves.
Sintoma Possível Problema Solução Nenhum som se ouve de um ou mais alto-falantes. A força não está ligada. Verifique se o cabo de força CA está ligado tanto na tomada de saída da parede e no subwoofer. Verifique se o botão de Força está pressionado e se um EQ LED azul está iluminado. Gire o botão rotatório para a direita, para elevar o volume mestre do sistema. O volume está ajustado muito baixo.
Corporate Headquarters 535 Rte.
