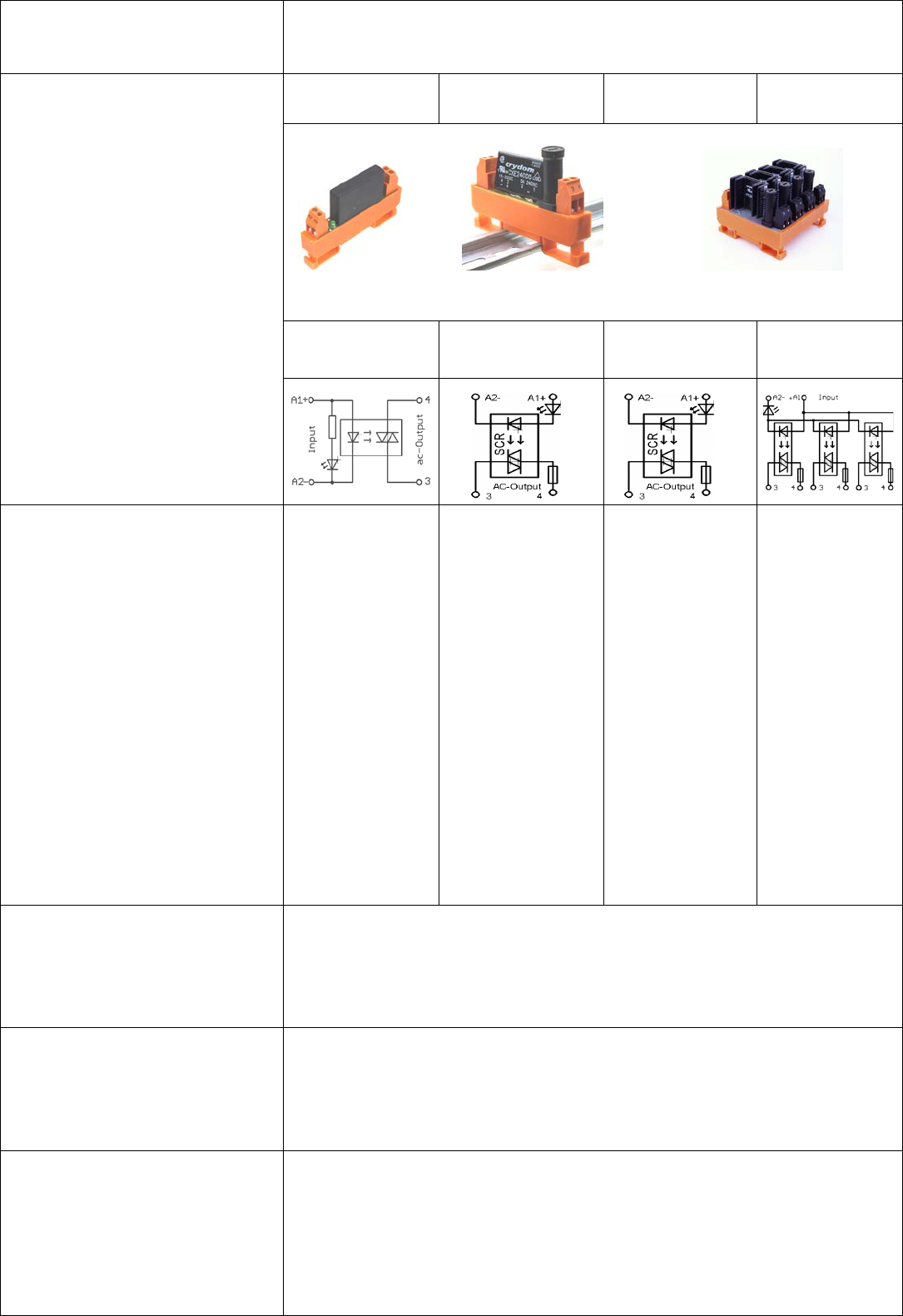

SOLID–STATE –RELAIS - CX(E) auf TS35 - S
ockel
DC / AC AC / AC DC / AC DC / AC AC / AC DC / AC
AC / A C
• LED im Eingang / LED indication status
• TS35 Montage auf MS 11 / Rail mount on TS 35
• UL / CSA / VDE / CE
• Thyristorausgang / SCR-Output
• hoher Stromstoßwert / high surge current
• RC –Glied integriert bei MP240
CX, CXE – Typ
Höchste Leistungsschaltkapazität für leiterplatten-
montierte SSR-Relais ( 5A ) !!
Die max.Schaltspannung von z.B. CX480 D5 liegt
bei 660V eff. .
Achtung !
Im Lastkreis ist gegen Spannungsspitzen eine
Schutzbeschaltung empfehlenswert.
Option : ( RC-Glied oder Varistor / MOV ).
Federzugklemmen -F
Anwendung z.B.
Beleuchtungs -
, Heizungsanlagen, Motorsteuerung ,
Aufzüge, schalten von Schützen, Arbeitsbühnen,
1~
Out : 500Vac/ 5A max.
1~
Out: 250V ac / 5A max.
Out: 3 od.4 x 250Vac/ 5A
3 oder 4 SSR
3~ / 4 ~
Out: 3 /4x 250V ac /
5A
3 oder 4 SSR
FUSE FUSE FUSE
mit Sicherungen 5x20 oder 6,3x32mm
Ansteuerung : 4 X Ansteuerung: 1 X
Nullspannungsschalt.
Momentanschaltend --R
Auch mit Öffner !!
Nullspannungsschalt.
Momentanschaltend -R
Nullspannungsschalt.
Momentanschaltend –R
Nullspannungsschalt.
Momentanschaltend --R
.......X 4
Beschreibung: 0-spannungsschaltend / zero-cross
U out I out U in
250Vac 5A 3-15Vdc
250Vac 5A 15-32Vdc
500Vac 5A 4-15Vdc
500Vac 5A 15-32Vdc
250Vac 5A 15-32Vdc
660Vac 5A 4-
15Vdc
660Vac 5A 15-
32Vdc
500Vac 5A 3-32Vdc
250Vac 4A 3-32Vdc
250Vac 5A 15-32Vdc
ohne LED 250Vac 5A 140Vac
“ 250Vac 5A 18-36Vac
SSR mit Öffner 250Vac 5A 3-15Vdc
momentanschaltend / Random
ohne LED 250Vac 5A 140Vac
250Vac 5A 3-15Vdc
250Vac 5A 15-32Vdc
Typ Artikel Nr:
CX240D5 - MS11 2023
CXE240D5 - MS11 2001
CX380D5 – MS11 2030
CXE380D5 – MS12 2028
CX480D5 – MS12 2024
CXE480D5 – MS12 2025
SSR106A-MS12 2028-SC
MP240D4 – MS11 2008
MPX240D5 – MS11 2034
CX240A5 - MS11 1060
CXE240A5 – MS11 1061
CX240D5-B öffner 2023-B
CX240A5-R - MS11 2041
CX240D5R - MS11 2042
CXE240D5R – MS11 2043
Typ Artikel Nr:
CX240D5-MS12-Si 2023-Si
CXE240D5-MS12-Si 2001-Si
Typ Artikel Nr:
DRA1-CX240D5
DRS1-CXE240D5
DRA4-CXE380D5 2028.4
DRA4R-CXE380D5
Typ Artikel Nr:
CX380D5x4
CXE380D5x4
MP240D4x4
EINGANGSDATEN INPUT DATA
Eingangsspannung + -10% DC Rated voltage
Nennstrom Rated current
Relais Ein/Aus Relay In/Out
Einschaltzeit / Ausschaltzeit
LED im Eingang LED indicates status
Thyristor / SCR-Output
3-15/3-32/15-32Vdc 36/140Vac 3-15Vdc 15-32V 15-32CVdc 3-32Vdc 3-32Vdc 15-32Vdc
2,6mA 15mA
3V/1V oder 15V/1V
10ms/10ms
1xgrün außer AC-Input 1x grün 1-4 x grün 1x grün
AUSGANGSDATEN OUTPUT DATA
Ausgangsspannung AC Output operating voltage
Spannungsabfall bei I=max / Voltage drop max. current
Ausgangsstrom max./min output current max/min
Leckstrom max. leakage current
Stromstoßgrenzwert max. surge current
Spitzensperrspannung peak voltage
Schutzbeschaltung / Protection circuit
12-280 48-500 12-280 12-280Vac 48-250Vac 48-500Vac
1,4Vpk 1,6V 1,4V 1,4V
5A / 60mA s.Tabelle 5A max. 3/4x 5A 3(4)x5A
0,1mA 0,1mA 0,1mA 0,1mA
250Apk 250Apk 250ApK 250Apk
600V 600V 600 600V
als Option RC / Varistor RC-Glied integriert nur bei MP240
ALLGEMEINE DATEN GENERAL DATA
Frequenz max. switching frequency max.
Anschlussklemmen / Conductor cross section
Abmessungen BxLxH Modul with/length/height
Montage
Betriebstemperatur Operating temperatur range
DIN VDE-Bestimmungen Specifications
Prüfspannung Input/output Testvoltage
Sicherungen
50-60Hz
Schraubklemmen 2,5mmq f
12,5x85x55mm 12,5x85x54mm 75/100x85x65mm 75/100x85x55mm
TS 35 DIN-Rail TS35
-30…+80 grad celsius …….s.Derating
DIN EN 50178; DIN VDE 0110;
5x20mm 3 oder 4 St. 5 x 20mm
